Inhaltszusammenfassung für Epson ELPDC07

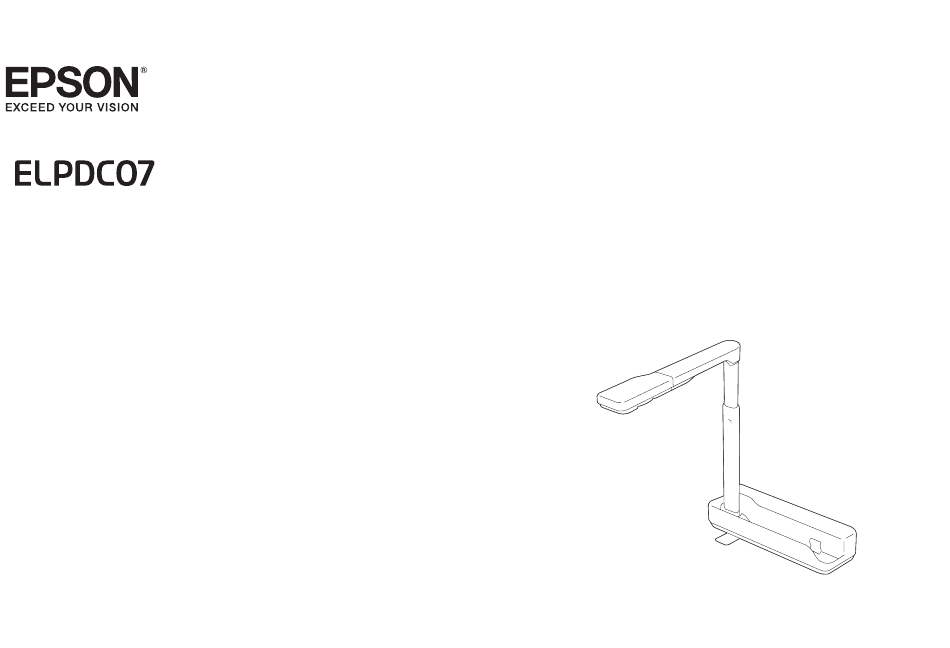

- Seite 1 Dokumentenkamera Bedienungsanleitung...
- Seite 2 Bedeutung der Symbole in der Anleitung • Sicherheitssymbole Die Dokumentation und dieses Produkt weisen Symbole auf, um zu zeigen, wie dieses Produkt sicher verwendet wird. Erscheinung und Bedeutung werden nachstehend erläutert. Bitte achten Sie darauf, diese Warnsymbole zu verstehen und zu beachten, um Verletzungen oder Sachschäden zu vermeiden.
- Seite 3 Sie gegebenenfalls darauf zurückgreifen können. Warnung Unter folgenden Bedingungen Dokumentenkamera von trennen und Ihren örtlichen Händler oder Epson kontaktieren: • Wenn von der Kamera Rauch sowie ungewohnte Gerüche oder Geräusche ausgehen • Wenn Flüssigkeiten oder Fremdkörper in das Gerät gelangen •...
- Seite 4 Achtung Stellen Sie keine schweren Gegenstände auf der Dokumentenkamera ab. Andernfalls könnte er beschädigt werden. Stellen Sie bei der Verwendung der Dokumentenkamera sicher, dass der Fuß ausgefahren wurde. Andernfalls könnte die Dokumentenkamera umkippen oder beschädigt werden und so zu Verletzungen führen. Achten Sie darauf, dass Sie Ihre Finger nicht an beweglichen Teilen der Dokumentenkamera einklemmen.
- Seite 5 Verwenden Sie beim Transport der Dokumentenkamera die Transporttasche. Verbinden Sie die Dokumentenkamera über das mitgelieferte USB-Kabel direkt mit einem Projektor. Die Dokumentenkamera funktioniert nicht richtig, wenn ein USB-Hub verwendet wird. Entsorgen Sie die Dokumentenkamera entsprechend den örtlichen Richtlinien.
- Seite 6 Mitgelieferte Teile ......... . 8 Kontaktliste für Epson-Projektoren ......23 Bestandteile der Dokumentenkamera .
- Seite 7 Bedienung der Dokumentenkamera...
- Seite 8 Mitgelieferte Teile • Dokumentenkamera • USB-Kabel (nur für Dokumentenkamera) 3,0 m • Transporttasche • EPSON Document Camera Software CD-ROM • Document CD-ROM • Kurzanleitung • Mikroskopadapter • Setup-Label Wenn die Dokumentenkamera mit einem Projektor geliefert wird, ist die Transporttasche nicht im Lieferumfang enthalten.
- Seite 9 Bestandteile der Dokumentenkamera Name Funktion Oben/Seite/Rückseite [Focus]-Taste Stellt das Bild automatisch scharf. Mit der Dokumentenkamera können keine Gegenstände scharf gestellt werden, die weniger als ca. 10 cm von der Oberfläche des Objektivs entfernt sind. Tasten [z] [x] Vergrößert oder verkleinert das Bild ohne Änderung der Projektionsfläche.
- Seite 10 Bestandteile der Dokumentenkamera Kamerakopf Achtung Wischen Sie das Objektiv nicht mit groben Materialien ab und setzen Sie es keinen Stößen aus, da es leicht beschädigt werden kann. Verwenden Sie zum Reinigen des Objektivs ein weiches Tuch und wischen Sie es sanft ab. Name Funktion Mikrofon...
- Seite 11 Verbindung der Dokumentenkamera und Anzeige von Bildern Schließen Sie die Dokumentenkamera mit dem im Lieferumfang enthaltenen USB-Kabel an einen Projektor an. Informationen zu den Projektoren, die angeschlossen werden können, finden Sie in der Bedienungsanleitung des Projektors. Fahren Sie den Fuß aus, fassen Sie den Griff an und fahren Sie den Kamerakopf aus.
- Seite 12 Verbindung der Dokumentenkamera und Anzeige von Bildern • Die Dokumentenkamera funktioniert nicht richtig, wenn ein USB-Hub verwendet wird. Schließen Sie den Projektor direkt an die Dokumentenkamera an. • Falls keine Bilder projiziert werden, drücken Sie die [Source Search]-Taste an der Dokumentenkamera. Warnung Blicken Sie nicht in das Objektiv, wenn die LED-Leuchte eingeschaltet ist.
- Seite 13 Verbindung der Dokumentenkamera und Anzeige von Bildern Anzeige eines Bildes Legen Sie das Dokument unterhalb des Kamerakopfs auf den Tisch. Der Kameraarm kann ein- oder ausgefahren werden, um die Drücken Sie die Taste [Focus]. Bildgröße anzupassen. Der Fokus wird automatisch angepasst. Drücken Sie zum Vergrößern oder Verkleinern die Tasten [ Wenn das projizierte Bild gedreht werden soll, verwenden Sie das Einstellrad für die Bilddrehung.
- Seite 14 Verbindung der Dokumentenkamera und Anzeige von Bildern Drücken Sie [ ], um das Dokument zu beleuchten. Einfrieren eines Bildes Drücken Sie die Taste [Freeze], um das Bild einzufrieren. Wenn ein Bild eingefroren wurde, wird es selbst dann weiterhin angezeigt, wenn Sie das Dokument entfernen. Legen Sie das nächste Dokument unter Projizieren durch ein Mikroskop das Kameraobjektiv, und drücken Sie erneut die [Freeze]-Taste, um die Präsentation ohne Unterbrechung fortzuführen.
- Seite 15 Verbindung der Dokumentenkamera und Anzeige von Bildern Trennen der Dokumentenkamera Trennen Sie das USB-Kabel von der Dokumentenkamera. Klappen Sie den Kameraarm nach unten. Positionieren Sie den Kamerakopf am Mikroskopobjektiv. Erweitern Sie den Adapterring und bringen Sie ihn am Okular des Mikroskops an.
- Seite 16 Verwenden der Computersoftware Die mitgelieferte Software ermöglicht Ihnen die Bedienung der Dokumentenkamera von einem Computer aus.
- Seite 17 Verwenden von Easy Interactive Tools Bei Verwendung des Kamerabildschirms Easy Interactive Tools können Sie Windows 10 Home 32/64 Bit Bilder von der Dokumentenkamera an einem über ein USB-Kabel Pro 32/64 Bit verbundenen Computer anzeigen. Sie können Bildgröße, Helligkeit usw. Enterprise 32/64 Bit anpassen.
- Seite 18 Zeichnung am Kamerabildschirm und klicken Sie auf Installieren. Windows Schalten Sie Ihren Computer ein. Deinstallation Legen Sie die EPSON Document Camera Software CD-ROM in Ihren Computer ein. Windows Vista/Windows 7 Der Bildschirm des Installationsprogrammes wird automatisch Klicken Sie auf Start und anschließend auf Systemsteuerung.
- Seite 19 Verwenden von Easy Interactive Tools Klicken Sie auf Systemsteuerung. Klicken Sie auf Programm deinstallieren. Wählen Sie Easy Interactive Tools Ver.X.XX und klicken dann auf Entfernen. OS X Doppelklicken Sie auf Programme - Easy Interactive Tools Ver.X.XX. Führen Sie den Easy Interactive Tools Uninstaller aus dem Ordner Tools aus.
- Seite 20 Verwendung anderer Software Sie müssen TWAIN Driver for Epson Document Camera (Ver. 2.00 oder Windows 8/Windows 8.1 aktueller) installieren, um Software zu nutzen, die TWAIN unterstützt. Wählen Sie Suchen aus der Charms-Leiste und suchen Sie nach (Unterstützt nur Windows) TWAIN Driver for Epson Document Camera Ver.X.XX.
- Seite 21 Problembehebung...
- Seite 22 Anschluss des Projektors, an dem das Kabel angeschlossen wurde. "Ein unbekanntes USB-Gerät ist angeschlossen. " wird angezeigt. Wenn Sie eine Verbindung zu einigen Epson-Projektoren herstellen, wird die folgende Meldung angezeigt: "Ein unbekanntes USB-Gerät ist angeschlossen. Entfernen Sie das USB-Gerät." Stellen Sie den Mikrofonschalter an der Dokumentenkamera auf Off ein, verbinden Sie sie dann erneut mit dem Projektor.
- Seite 23 ALBANIA http://www.epson.cz ITD Sh.p.k. http://www.itd-al.com DENMARK Epson Denmark AUSTRIA http://www.epson.dk Epson Deutschland GmbH http://www.epson.at ESTONIA Epson Service Center, Estonia BELGIUM http://www.epson.ee Epson Europe B.V. Branch office Belgium FINLAND http://www.epson.be Epson Finland http://www.epson.fi BOSNIA AND HERZEGOVINA NET d.o.o. Computer Engineering FRANCE and DOM-TOM TERRITORIES http://www.net.com.ba...
- Seite 24 Kontaktliste für Epson-Projektoren GREECE LUXEMBURG Oktabit S.A. Epson Europe B.V. Branch office Belgium http://www.oktabit.gr http://www.epson.be HUNGARY MACEDONIA Epson Europe B.V. Digit Computer Engineering Branch Office Hungary http://www.digit.com.mk http://www.epson.hu NETHERLANDS IRELAND Epson Europe B.V. Benelux sales office Epson (UK) Ltd. http://www.epson.nl http://www.epson.ie...
- Seite 25 Manufacturer: SEIKO EPSON CORPORATION Address: 3-5, Owa 3-chome, Suwa-shi, Nagano-ken 392-8502 Japan SLOVAKIA Telephone: 81-266-52-3131 Epson EUROPE B.V. Branch Office Czech Republic http://www.epson.com/ http://www.epson.sk Importer: EPSON EUROPE B.V. SLOVENIA Address: Atlas Arena, Asia Building, Hoogoorddreef 5,1101 BA Amsterdam Zuidoost The Netherlands Birotehna d.o.o...
- Seite 26 COLOMBIA COSTA RICA Epson Colombia Ltd. Epson Costa Rica, S.A. http://www.epson.com.co http://www.epson.co.cr PERU MEXICO Epson Peru S.A. Epson Mexico, S.A. de C.V. http://www.epson.com.pe http://www.epson.com.mx VENEZUELA ECUADOR Epson Venezuela S.A. Epson Ecuador http://www.epson.com.ve http://www.epson.com.ec U.S.A. ASIA AND OCEANIA Epson America, Inc.
- Seite 27 Kontaktliste für Epson-Projektoren http://www.epson.com.cn PHILIPPINES Epson Philippines Co. HONG KONG http://www.epson.com.ph Epson Hong Kong Ltd. http://www.epson.com.hk SINGAPORE Epson Singapore Pte. Ltd. INDIA http://www.epson.com.sg Epson India Pvt., Ltd. http://www.epson.co.in TAIWAN Epson Taiwan Technology & Trading Ltd. INDONESIA http://www.epson.com.tw PT. Epson Indonesia http://www.epson.co.id...
- Seite 28 Notizen...
- Seite 29 Technische Daten Allgemeine technische Daten ELPDC07 Produktbezeichnung Schnittstelle USB-Port (Typ B) Offen (B ^ T ^ H): 260 ^ 76 ^ 388 mm Abmessungen Zusammengeklappt (B ^ T ^ H): 260 ^ 76 ^ 60 mm 1/2,7 Zoll-CMOS-Sensor Sensortyp F = 2,0 Objektiv 2 Megapixel (1.920 ^ 1.080)
- Seite 30 Technische Daten Ca. 1 kg Gewicht *1 USB 2.0 wird unterstützt; allerdings wird nicht garantiert, dass alle USB-kompatiblen Geräte funktionieren. *2 Kann je nach verwendetem Projektor x4 sein.
- Seite 31 Symbole, die anzeigen, dass das Gerät die Sicherheitsstandards IEC60950-1 A2 erfüllt In der folgenden Tabelle ist die Bedeutung der einzelnen am Gerät Symbolzeichen Erfüllte Nor‐ Bedeutung angebrachten Sicherheitssymbole aufgeführt. IEC60417 Polarität des Gleichstromanschlusses Symbolzeichen Erfüllte Nor‐ Bedeutung Nr. 5926 Kennzeichnung der positiven und negativen Anschlüsse (der Polarität) eines IEC60417 „EIN"...
- Seite 32 Symbole, die anzeigen, dass das Gerät die Sicherheitsstandards IEC60950-1 A2 erfüllt Symbolzeichen Erfüllte Nor‐ Bedeutung IEC60417 Gerät der Klasse II Nr. 5172 Zur Kennzeichnung von Geräten, die den für Geräte der Klasse II gemäß IEC 61140 vorgeschriebenen Sicherheitsanforderungen entsprechen. ISO 3864 Allgemeines Verbot Zur Kennzeichnung von Handlungen oder Vorgängen, die verboten sind.
- Seite 33 Copyright und Warenzeichen Alle im Handbuch genannten Bezeichnungen von Erzeugnissen sind Alle Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung der Epson Deutschland GmbH dürfen diese Bedienungsanleitung oder Teile hieraus in keiner Marken der jeweiligen Eigentümer. Epson verzichtet auf jegliche und Form (z.B. Druck, Fotokopie, Mikrofilm, elektronisch oder ein anderes Verfahren), sämtliche Rechte an diesen Marken.
