Modell
Q-SHIELD 30-C
Q-SHIELD 150-C
Q-SHIELD 200-C
Q-SHIELD 350-C
Q-SHIELD 400-C
Q-SHIELD 500-C
Q-SHIELD 800-C
Q-SHIELD 900-C
Die neueste Version dieses Dokuments kann heruntergeladen werden
unter: http://www.desouttertools.com/info/6159929580_DE
Lesen Sie alle Sicherheitshinweise und Anweisungen.
Die Nichtbeachtung der Sicherheitshinweise und Anweisungen
kann zu Stromschlägen, Bränden und/oder schweren Personen-
schäden führen.
Bewahren Sie alle Warnhinweise und Anweisungen zur künfti-
gen Verwendung auf.

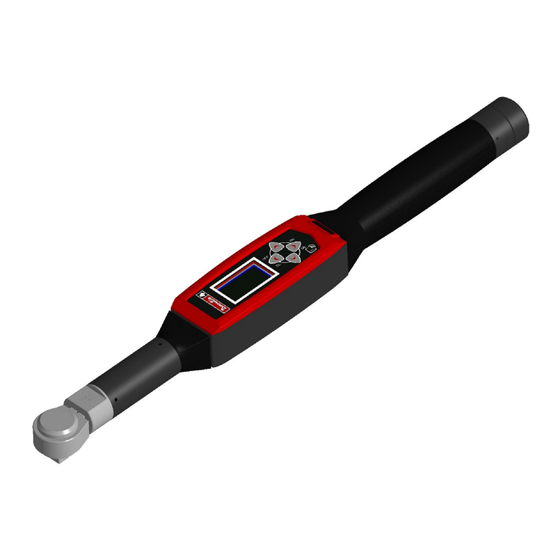

Q-SHIELD Connected
Produktanweisungen
Artikelnum-
mer
6159352000
6159352010
6159352020
6152210370
6159352030
6159352040
6159352050
6159352060
WARNUNG
Drucksache Nr.
6159929580_DE
Ausgabe-Nr.
02
Datum
05.2022
Стр.
1 / 24
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Desoutter Q-SHIELD 30-C
Inhaltszusammenfassung für Desoutter Q-SHIELD 30-C
- Seite 1 Drucksache Nr. 6159929580_DE Ausgabe-Nr. Datum 05.2022 Стр. 1 / 24 Q-SHIELD Connected Produktanweisungen Modell Artikelnum- Q-SHIELD 30-C 6159352000 Q-SHIELD 150-C 6159352010 Q-SHIELD 200-C 6159352020 Q-SHIELD 350-C 6152210370 Q-SHIELD 400-C 6159352030 Q-SHIELD 500-C 6159352040 Q-SHIELD 800-C 6159352050 Q-SHIELD 900-C 6159352060 Die neueste Version dieses Dokuments kann heruntergeladen werden unter: http://www.desouttertools.com/info/6159929580_DE...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Produktinformation .......................... 4 Allgemeine Informationen........................ 4 Website .......................... 4 Informationen über Ersatzteile ..................... 4 Übersicht ............................ 4 Allgemeine Beschreibung .................... 4 Technische Informationen.................... 4 Lagerungs- und Einsatzbedingungen .................. 4 WLAN........................... 5 Regulationsdomäne ...................... 5 Drehmomentbereich...................... 6 Abmessungen ........................ 7 Gewicht .......................... 7 Akku ............................. 7 Display .......................... 8 Tastatur .......................... 10 Vibration .......................... 10 Mini-USB-Anschluss ...................... 10 Kalibrierungszertifikat...................... 10 Zubehör.......................... 11 Installation............................ 12... - Seite 3 Ausführen eines Demotests im Verschraubungsmodus ............ 17 Ausführen eines VDI-VDE-2648-Tests (zur Kalibrierung).......... 18 Wartung .............................. 19 Wartungsanweisungen........................ 19 Reinigung ........................... 19 Kalibrierung ........................ 19 Pflege des Akkus ....................... 19 Ausführen eines Diagnosetests .................. 19 Ausführen des manuellen Nullabgleichs ................ 20 Störungshilfe ............................ 21 Beim Einschalten wird am Q-SHIELD-Display „Fehler Nullabgleich Drehmoment“ ange- zeigt............................... 21 Beim Einschalten wird am Q-SHIELD-Display „Fehler Nullabgleich Gyro“...
-
Seite 4: Produktinformation
Weise mit anderen Geräten interagieren. Der Q-SHIELD wird mit einem Akku be- trieben und agiert als verbundene Verschraubungseinheit innerhalb einer Desoutter-Umgebung (CONNECT-Indus- triehub); eine speziell entwickelte Software (CVI Suite) ermöglicht Folgendes: Programmierung des Werkzeugs, Ab- rufen von Daten für eine weitere Analyse, Überwachung der Qualität des Verschraubungsvorgangs, Gewährleistung... -
Seite 5: Wlan
Produktinformation • Umgebungstemperatur: 5 bis 40°C • Maximale relative Luftfeuchtigkeit von 80 % bei Temperaturen bis zu 31 °C, linear abnehmend bis zu 50 % bei 40 °C • Überspannungskategorie: II • Umweltklasse: II • Verschmutzungsgrad: 2 • IP-Schutzart nach EN IEC 60529 (Anschluss ausgenommen): IP40 •... -
Seite 6: Drehmomentbereich
Produktinformation 5 GHz autorisierte Kanalliste pro Regulationsdomäne Funk ETSI Kanal band Nordamerika Europa Worldwide U-NII-1 U-NII-1 U-NII-2 Ext k.A. k.A. k.A. k.A. k.A. k.A. U-NII-3 k.A. k.A. k.A. k.A. k.A. Drehmomentbereich Modell Minimum [Nm] Maximum [Nm] Überlast [Nm] Q-SHIELD 30 Q-SHIELD 150 Q-SHIELD 200 Q-SHIELD 350... -
Seite 7: Abmessungen
Produktinformation Modell Minimum [ft lb] Maximum [ft lb] Überlast [ft lb] Q-SHIELD 900 66,38 663,8 796,5 Tab. 2: Drehmomentbereich in ft lb Abmessungen MODELL A [mm] B [mm] C [mm] D [mm] E [mm] Q-SHIELD 30 320,3 38,5 9×12 Q-SHIELD 150 342,5 38,5 14×18... -
Seite 8: Display
Produktinformation • Zeit für volles Laden: 5 Stunden • Akkulaufzeit (getestet mit 6 Verschraubungen pro Minute und mit Verbindung zu CONNECT): • 8 Stunden (2,4 GHz) • 8 Stunden (5 GHz) Wenn der Q-SHIELD verbunden ist, kann die Akkulaufzeit je nach Menge der bei der Verbindung übermittelten Meldungen variieren. - Seite 9 Produktinformation Abb. 2: Anzeige im Montageprozess-Modus WLAN-Verbindung Drehmoment Name PSatz Spitzenwert Akku Winkel Fortschrittsleiste Nummer des Montageprozesses: PSatz-Nummer Chargenzähler / Chargengröße Warnsymbol Verschraubungsrichtung • WLAN (A): Zeigt den Status der Drahtlos-Verbindung: • WLAN-Symbol: Verbunden. • Kein WLAN-Symbol: Nicht verbunden. • Drehmoment (B): Zeigt die Drehmomentmessung in Echtzeit. •...
-
Seite 10: Tastatur
Der Mini-USB-Anschluss wird auch für die Aktualisierung der Firmware verwendet (dies ist autorisiertem De- soutter-Kundendienstpersonal vorbehalten). Kalibrierungszertifikat Der Q-SHIELD verfügt über ein Desoutter-Werkskalibrierungszertifikat, wenden Sie sich für das spezifische Kali- brierungszertifikat bitte an den Desoutter-Kundendienst. 10 / 24 05.2022... -
Seite 11: Zubehör
STARR GELAGERTER AB- TRIEB Werkzeugeinsätze / Verlängerungen Nur Werkzeugeinsätze von Desoutter verwenden (siehe Katalog). WARNUNG Quetschgefahr Installieren Sie niemals falsche Werkzeugeinsätze und/oder Verlängerungen am Schlüssel. Falsche Werkzeu- geinsätze bzw. Verlängerungen können zu einem plötzlichen mechanischen Lösen führen, das schwere Perso- nenschäden verursachen kann. -
Seite 12: Installation
Installation Installation Installationsanleitung Einsetzen und Entfernen des Akkus Einsetzen des Akkus in den Q-SHIELD: Schrauben Sie den Akkudeckel am Griff des Q-SHIELD auf. Setzen Sie den Akku in den Griff ein. Bringen Sie den Akkudeckel wieder an. Entfernen des Akkus aus dem Q-SHIELD: Schalten Sie den Q-SHIELD aus. - Seite 13 Installation VOLLSTÄNDIG GELA- Status der LEDs EINGESCHALTET WIRD GELADEN Wird geladen Ladevorgang abgeschlossen Übertemperatur Blinkt Fehler Bei Übertemperatur: Nehmen Sie den Akku aus dem Ladegerät heraus. Trennen Sie das Ladegerät von der Steckdose. Warten Sie ein paar Minuten. Schließen Sie das Ladegerät an der Steckdose an und setzen Sie den Akku in das Ladegerät ein. Prüfen Sie, ob das Problem behoben ist.
-
Seite 14: Bedienung
Bedienung Bedienung Konfigurationsanleitung Verbinden des Werkzeugs mit CVIMONITOR Schalten Sie den Q-SHIELD ein. Schließen Sie mittels des Mini-USB-Anschlusses des Werkzeugs den Q-SHIELD am USB-Anschluss des Computers an. Starten Sie CVIMONITOR am Computer. Weitere Informationen finden Sie in der CVI-CONFIG-Konfigurationsanleitung. Konfigurieren von PSätzen und Montageprozessen Für das Erstellen von PSätzen und Montageprozessen und deren Übertragung an den Q-SHIELD siehe die CVI- CONFIG-Konfigurationsanleitung. -
Seite 15: Einstellen Der Maßeinheit Für Den Demomodus
Bedienung Zum Anzeigen der Sprache bzw. des Datumsformats am Q-SHIELD wählen Sie im Hauptmenü: Einstellungen > Sprache bzw. Einstellungen > Datum. Einstellen der Maßeinheit für den Demomodus Wählen Sie im Hauptmenü des Q-SHIELD das Menü Einstellungen > Einheit Demomodus. Durchblättern Sie die verfügbaren Maßeinheiten und drücken Sie die ENTER-Taste ( ) auf der Q-SHIELD- Tastatur, um die Auswahl zu bestätigen. -
Seite 16: Ausführen Eines Demotests Im Verfolgungsmodus
Bedienung Der Spitzenmodus kann für eine sehr einfache Verschraubung verwendet werden, bei der der Bediener die Schraube mit dem gewünschten Drehmoment anzieht und dabei das angelegte Drehmoment am Q-SHIELD-Display über- wacht. Ausgehend von der Minimallast zeigt der Q-SHIELD die Drehmoment- und Winkelwerte in Echtzeit an. Sobald die- ser erreicht ist, wird der Spitzendrehmomentwert am Display eingefroren. -
Seite 17: Ausführen Eines Demotests Im Verschraubungsmodus
Bedienung Abb. 4: Gegenüberstellung Drehmoment / Zeit Das Drehmoment kann entweder im Uhrzeigersinn (positives Drehmoment) oder gegen den Uhrzeigersinn (negatives Drehmoment) angelegt werden. Durch Drücken der ENTER-Taste ( ) auf der Tastatur führt der Q-SHIELD einen Drehmoment-Nullabgleich durch. Der Nullabgleich gilt nur für den aktuellen Test; er wird nicht als globale Nullreferenz für den Q-SHIELD ver- wendet. -
Seite 18: Ausführen Eines Vdi-Vde-2648-Tests (Zur Kalibrierung)
Bedienung • Eine neue Verschraubung durchführen. • Drücken Sie ENTER ( ) → der Q-SHIELD ist bereit für eine neue Messung. • Drücken Sie ABBRECHEN ( ) → der Q-SHIELD verlässt den Test. Ausführen eines VDI-VDE-2648-Tests (zur Kalibrierung) Diese Funktion ist passwortgeschützt. Siehe Abschnitt Eingeben des Passworts [Seite 14]. Der Kalibriermodus ist nur verfügbar, wenn sich der Q-SHIELD im Modus „Getrennt“... -
Seite 19: Wartung
Wartung Wartung Wartungsanweisungen Reinigung Halten Sie den Q-SHIELD sauber. Es ist äußerst wichtig, den Bereich zwischen dem Q-SHIELD-Gehäuse und dem Messwertgeber sauber zu halten (siehe Abbildung unten). Wenn der Q-SHIELD nicht sauber ist, funktioniert der Messwertgeber möglicherweise nicht ordnungsgemäß, wodurch der Drehmomentwert verfälscht wird. Messwertgeber Zu reinigender Bereich Gehäuse... -
Seite 20: Ausführen Des Manuellen Nullabgleichs
Wartung Ausführen des manuellen Nullabgleichs Bei jedem Einschalten des Schlüssels erfolgt ein automatischer Nullabgleich (Drehmoment / Winkel / WLAN). Beim Einschalten des Schlüssels sollte dieser in einer stabilen Lage sein und kein Drehmoment angelegt sein. Ein manueller Nullabgleich ist jederzeit möglich, wenn der Schlüssel bereits eingeschaltet ist; dieser sollte unbedingt durchgeführt werden, wenn der Schlüssel heruntergefallen ist oder sonstigen Erschütterungen ausgesetzt war. -
Seite 21: Störungshilfe
Störungshilfe Störungshilfe Beim Einschalten wird am Q-SHIELD-Display „Fehler Nullabgleich Drehmoment“ angezeigt. Ursache: Am Q-SHIELD liegt beim Einschalten eine Last an. Lösung: Den Q-SHIELD ausschalten und dann wieder einschalten, ohne dass ein Drehmoment anliegt. Beim Einschalten wird am Q-SHIELD-Display „Fehler Nullabgleich Gyro“ angezeigt. -
Seite 22: Recycling
Recycling Recycling Umweltschutzbestimmungen Nachdem ein Produkt seinen Zweck erfüllt hat, muss es ordnungsgemäß recycelt werden. Zerlegen Sie das Produkt und recyceln Sie die Komponenten gemäß örtlicher Vorschriften. Batterien sollten an Ihre öffentliche Batterieverwertungsstelle weitergegeben werden. Recycling-Informationen Teil Recyceln als Verschlusskappe Aluminium Griffring Aluminium... - Seite 23 Recycling Teil Recyceln als Schraube Stahl Schiebedisplay WEEE Endabdeckung des Messwertgebers Aluminium Schraube Stahl Ratsche Stahl Schraube Stahl Messwertgeber Stahl Wi-Fi-Modul Kunststoff Schraube Stahl 05.2022 23 / 24...
- Seite 24 Übersetzung der Originalbetriebsanleitung Das 1914 gegründete Unternehmen Desoutter, mit Hauptsitz in Frankreich, ist ein weltweit führender Hersteller von elektrisch und pneumatisch betriebenen Montagewerkzeugen für ein weites Spektrum von Montage- und Fertigungslinien. Zu seinen Kunden gehören Unternehmen der Luftfahrt-, Automobil- und allgemeinen Industrie sowie Hersteller von Leicht-, Schwerlast- und Geländefahrzeugen.
