Non shut off
PTF020-T6700-I4Q
PTF028-T6300-I4Q
PTF035-T6700-I4Q
PTF024-T6700-I10S
PTF040-T6300-I10S
PTF056-T6700-I10S
PTF060-T6100-I10S
PTF096-T4600-I13S
PTF136-T5000-I13S
PTF172-T3800-I13S
Shut off
PTF012-T6200-S4Q
PTF022-T6500-S4Q
PTF028-T6300-S4Q
PTF012-T6200-S10S
PTF024-T6500-S10S
PTF035-T6300-S10S
PTF060-T6100-S10S
PTF085-T4800-S13S
PTF130-T4500-S13S
PTF165-T3400-S13S
WARNING
To reduce the risk of injury, before using or servicing tool, read and understand the
following information as well as separately provided safety instructions (Item number:
2050502163).
AVERTISSEMENT
Avant toute utilisation ou intervention sur l'outil, veillez à ce que les informations
suivantes ainsi que les instructions fournies dans le guide de sécurité (Code article :
2050502163) aient été lues, comprises et respectées.
WARNUNG
Werkzeuge erst benutzen, wenn die nachstehenden Hinweise und die Regeln des
Sicherheitsleitfaden (Artikel-Nr. 2050502163) gelesen und verstanden wurden.

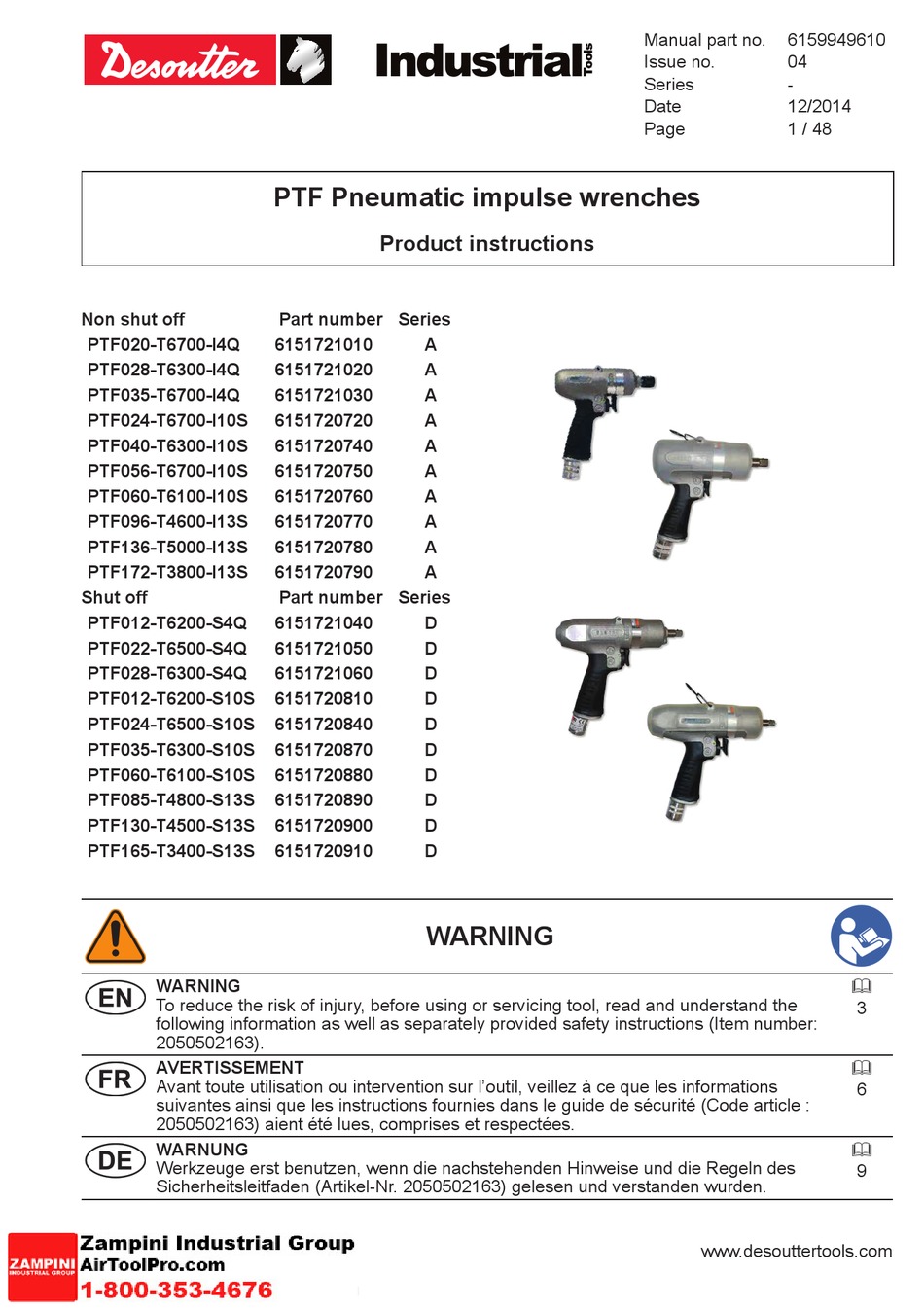

PTF Pneumatic impulse wrenches
Product instructions
Part number Series
6151721010
A
6151721020
A
6151721030
A
6151720720
A
6151720740
A
6151720750
A
6151720760
A
6151720770
A
6151720780
A
6151720790
A
Part number Series
6151721040
D
6151721050
D
6151721060
D
6151720810
D
6151720840
D
6151720870
D
6151720880
D
6151720890
D
6151720900
D
6151720910
D
WARNING
Manual part no.
6159949610
Issue no.
04
Series
-
Date
12/2014
Page
1 / 48
www.desouttertools.com
3
6
9
