Laderegler
Empfehlung für die sichere Verwendung
1. Der Laderegler ist ein 12V-Laderegler. Stellen Sie bei der Erstinstallation sicher,
dass die Batterie eine ausreichende Spannung aufweist, damit der Laderegler sie
als den richtigen Batterietyp erkennen kann.
2. Installieren Sie den Laderegler so nah wie möglich an der Batterie, um einen
Spannungsabfall durch zu lange Kabel zu vermeiden, der die normale
Spannungsbestimmung beeinträchtigen kann.
3. Der Laderegler ist für DC12V Bleibatterien, ternäre Lithiumbatterien und Lithium-
Eisenphosphat-Batterien geeignet. Wählen Sie im Menü den entsprechenden
Batterietyp aus.
4. Der Ladegerät kann nur Solarmodule als Ladequelle verwenden. Verwenden Sie
keine DC-Stromversorgung als Ladequelle.
5. Der Ladegerät erzeugt im Betrieb Wärme. Installieren Sie den Laderegler auf
einer ebenen, gut belüfteten Fläche.

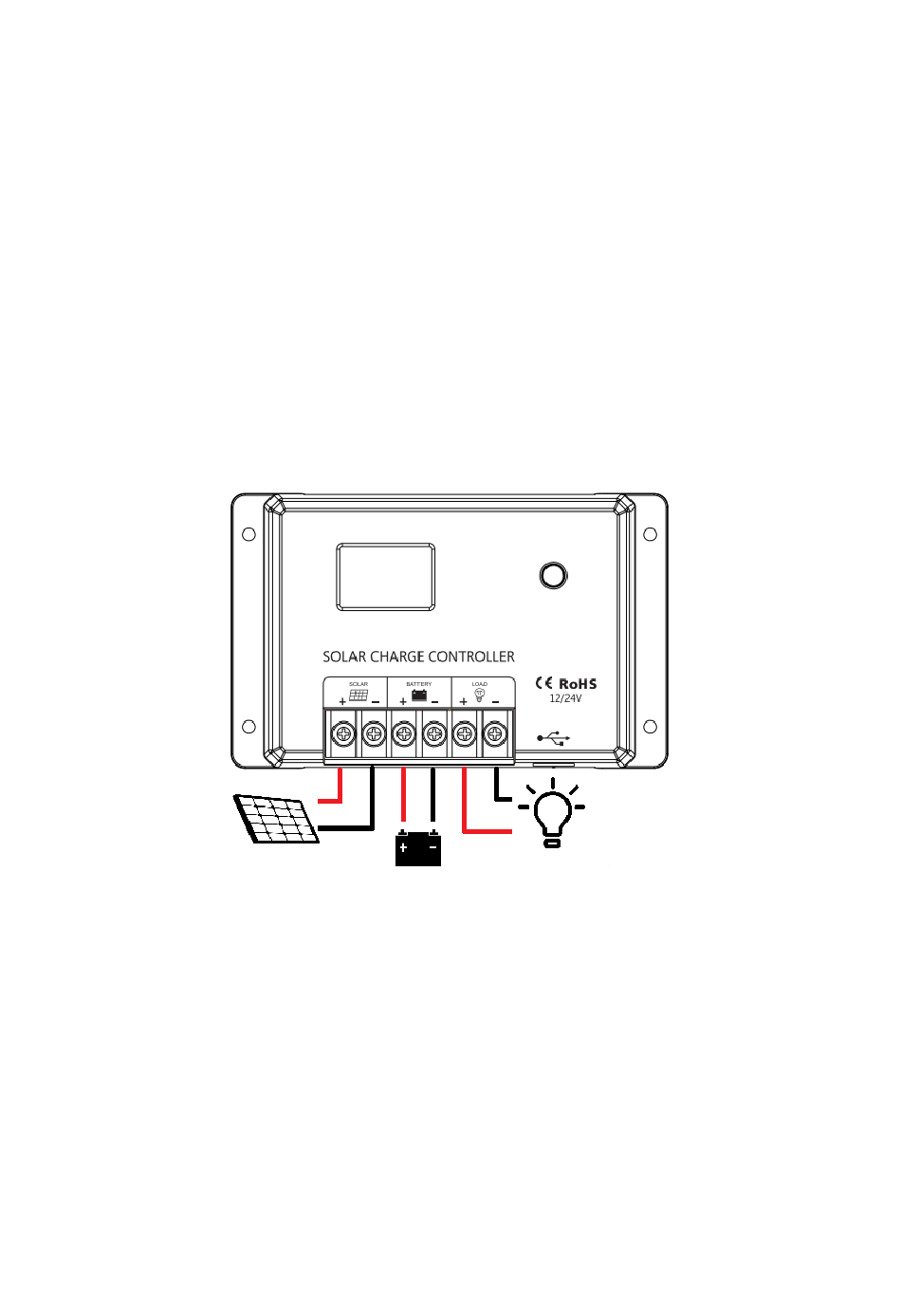

Systemverkabelung
1. Schließen Sie die Anode (+) und die Kathode (-) der Batterie gemäß dem
Diagramm an das Steuergerät an und achten Sie darauf, den Anschluss nicht zu
verwechseln.
2. Schließen Sie die Anode (+) und die Kathode (-) der Last gemäß dem Schaltplan
an das Steuergerät an und achten Sie darauf, dass der Anschluss nicht verpolt wird.
3. Schließen Sie das Solarmodul gemäß dem Schaltplan an den Regler an und
achten Sie darauf, dass der Anschluss nicht verkehrt herum erfolgt.
HINWEIS: Halten Sie sich beim Anschluss genau an die oben genannte
Reihenfolge, da sonst das Steuergerät beschädigt werden kann. Die Demontage
erfolgt in umgekehrter Reihenfolge wie die Verdrahtung.
8
Modell: TX-214,TX-215; Artikel Nr. 5023,5024; 10/2022
