6. ISTRUZIONI PER L'USO

6.1 NORME DI SICUREZZA

!
Nessun intervento è autorizzato all'interno dell'apparecchio.
!
L'apparecchio deve essere utilizzato conformemente alle istruzioni di
questo documento. Poiché la presa del cavo d'alimentazione è utilizzata come
dispositivo di ripartizione, l'apparecchio deve essere collegato ad una presa
dotata di terra e facilmente accessibile.
!
Se l'apparecchio dovrà essere alimentato per mezzo di un autotrasformatore
separato allo scopo di una riduzione di tensione, assicurarsi che la presa
comune sia collegata al polo della messa a terra della rete di alimentazione.
!
La tensione di modo comune tra la terra e le prese delle uscite non deve
oltrepassare 50V efficaci. Da 30V in poi, una tensione giudicata pericolosa
(>60Vdc) può essere raggiunta tra una delle prese d'uscita e la terra. In questo
caso, l'utilizzo dei cavi di sicurezza per il collegamento alle uscite
dell'apparecchio è imperativo. Inoltre gli apparecchi collegati non devono
presentare parti conduttrici accessibili.

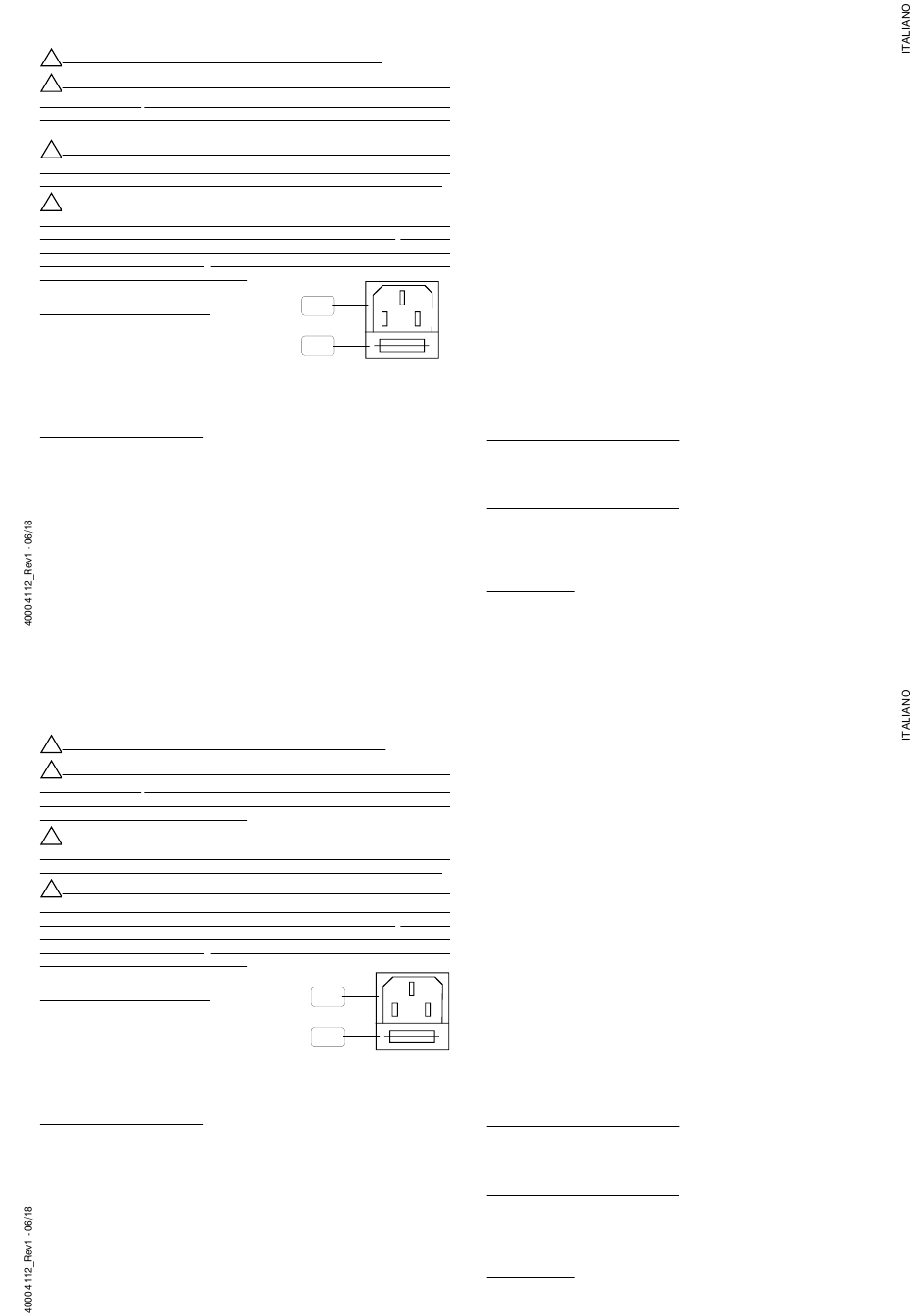

6.1.1 Descrizione parte posteriore
A: PRESA D' INGRESSO RETE
B: FUSIBILE T4A
Il fusibile(5 x 20mm T4A) può essere sostituito
da un fusibile dello stesso tipo e con le stesse caratteristiche.
6.2 COMANDI
6.2.1 Veduta globale del frontale
(1)
CONTROLLO REGOLAZIONE DI TENSIONE. IL Led verde indica che
l'alimentatore lavora in regolazione di tensione.
(2)
VISUALIZZATORE TENSIONE. Permette di leggere la tensione da 0 a 30V
con 100mV di risoluzione.
(3)
REGOLAZIONE DELLA TENSIONE. Permette di regolare una tensione
compresa tra 0 e 30V.
(4)
INTERRUTTORE DI RETE. O la graduazione indica la posizione del dispositivo
di arresto.
(5)
REGOLAZIONE FINE DELLA TENSIONE. Fa variare di circa 2V la tensione
6. ISTRUZIONI PER L'USO
6.1 NORME DI SICUREZZA
!
Nessun intervento è autorizzato all'interno dell'apparecchio.
!
L'apparecchio deve essere utilizzato conformemente alle istruzioni di
questo documento. Poiché la presa del cavo d'alimentazione è utilizzata come
dispositivo di ripartizione, l'apparecchio deve essere collegato ad una presa
dotata di terra e facilmente accessibile.
!
Se l'apparecchio dovrà essere alimentato per mezzo di un autotrasformatore
separato allo scopo di una riduzione di tensione, assicurarsi che la presa
comune sia collegata al polo della messa a terra della rete di alimentazione.
!
La tensione di modo comune tra la terra e le prese delle uscite non deve
oltrepassare 50V efficaci. Da 30V in poi, una tensione giudicata pericolosa
(>60Vdc) può essere raggiunta tra una delle prese d'uscita e la terra. In questo
caso, l'utilizzo dei cavi di sicurezza per il collegamento alle uscite
dell'apparecchio è imperativo. Inoltre gli apparecchi collegati non devono
presentare parti conduttrici accessibili.
6.1.1 Descrizione parte posteriore
A: PRESA D' INGRESSO RETE
B: FUSIBILE T4A
Il fusibile(5 x 20mm T4A) può essere sostituito
da un fusibile dello stesso tipo e con le stesse caratteristiche.
6.2 COMANDI
6.2.1 Veduta globale del frontale
(1)
CONTROLLO REGOLAZIONE DI TENSIONE. IL Led verde indica che
l'alimentatore lavora in regolazione di tensione.
(2)
VISUALIZZATORE TENSIONE. Permette di leggere la tensione da 0 a 30V
con 100mV di risoluzione.
(3)
REGOLAZIONE DELLA TENSIONE. Permette di regolare una tensione
compresa tra 0 e 30V.
(4)
INTERRUTTORE DI RETE. O la graduazione indica la posizione del dispositivo
di arresto.
(5)
REGOLAZIONE FINE DELLA TENSIONE. Fa variare di circa 2V la tensione
A
B
- 17 -
A
B
- 17 -
applicata dal comando 3.
(6)
PRESA DEL POSITIVO
(7)
PRESA DEL NEGATIVO
(8)
REGOLAZIONE DELLA CORRENTE. Permette di regolare una corrente
compresa tra 0 e 10A.
(9)
SELEZIONE DELLA GAMMA DI CORRENTE
Posizione 1A
: L'alimentatore può fornire fino a 1A
La lettura della corrente sul visualizzatore sarà da 0 a 1A.
Posizione 10A : L'alimentatore può fornire fino a 10A.
La lettura della corrente sul visualizzatore sarà da 0 a 10A.
All'accensione l'alimentatore si posiziona sul calibro 1A.
(10) CONTROLLO DEL MODO 10A
(11) CONTROLLO DEL MODO 1A
(12) VISUALIZZATORE CORRENTE. Permette la lettura della corrente da 0 a
10A con 100mA di risoluzione.
(13) CONTROLLO REGOLAZIONE CORRENTE. IL Led rosso illuminato indica
che l'alimentatore lavora in regolazione di corrente.
(14) TERMINALE FUNZIONALE DI MESSA A TERRA.
Direttamente collegato alla terra tramite il telaio. Permette di accludere il
montaggio alla terra.
6.3 PREPARAZIONI PER LE MISURE
6.3.1 Utilizzazione a tensione costante
Regolare la corrente al massimo del valore. Regolare la tensione al valore desiderato.
Collegare la carica sulle prese.
Controllare la regolazione della tensione : Led verde illuminato.
6.3.2 Utilizzazione a corrente costante
Regolare la tensione al massimo del valore. Mettere in corto circuito le uscite e
regolare la corrente al valore desiderato.
Collegare la carica sui terminali. Controllare la regolazione della corrente : Led rosso
illuminato.
6.3.3 Precauzioni
Regolare sempre l'alimentatore prima di applicare la carica. Collegare la carica con
cavi isolati di diametro sufficiente.
applicata dal comando 3.
(6)
PRESA DEL POSITIVO
(7)
PRESA DEL NEGATIVO
(8)
REGOLAZIONE DELLA CORRENTE. Permette di regolare una corrente
compresa tra 0 e 10A.
(9)
SELEZIONE DELLA GAMMA DI CORRENTE
Posizione 1A
: L'alimentatore può fornire fino a 1A
La lettura della corrente sul visualizzatore sarà da 0 a 1A.
Posizione 10A : L'alimentatore può fornire fino a 10A.
La lettura della corrente sul visualizzatore sarà da 0 a 10A.
All'accensione l'alimentatore si posiziona sul calibro 1A.
(10) CONTROLLO DEL MODO 10A
(11) CONTROLLO DEL MODO 1A
(12) VISUALIZZATORE CORRENTE. Permette la lettura della corrente da 0 a
10A con 100mA di risoluzione.
(13) CONTROLLO REGOLAZIONE CORRENTE. IL Led rosso illuminato indica
che l'alimentatore lavora in regolazione di corrente.
(14) TERMINALE FUNZIONALE DI MESSA A TERRA.
Direttamente collegato alla terra tramite il telaio. Permette di accludere il
montaggio alla terra.
6.3 PREPARAZIONI PER LE MISURE
6.3.1 Utilizzazione a tensione costante
Regolare la corrente al massimo del valore. Regolare la tensione al valore desiderato.
Collegare la carica sulle prese.
Controllare la regolazione della tensione : Led verde illuminato.
6.3.2 Utilizzazione a corrente costante
Regolare la tensione al massimo del valore. Mettere in corto circuito le uscite e
regolare la corrente al valore desiderato.
Collegare la carica sui terminali. Controllare la regolazione della corrente : Led rosso
illuminato.
6.3.3 Precauzioni
Regolare sempre l'alimentatore prima di applicare la carica. Collegare la carica con
cavi isolati di diametro sufficiente.
