Seite 1: Inhaltsverzeichnis
Schnellanleitung Deutsch Spezifikationen Produktübersicht Tastenindikator Auspacken Prüfliste zum Zubehör Wichtige Sicherheitshinweise Extrudermodul installieren Zubehör installieren Druckerbedienung mit XYZware Drucken WLAN einrichten (nur am da Vinci Mini w) Erweiterte XYZware-Bedienung Funktionsbeschreibungen Zubehörwerkzeuge verwenden Druckplatte anpassen Fehlermeldung und Maßnahme - 1 -... -
Seite 2: Spezifikationen

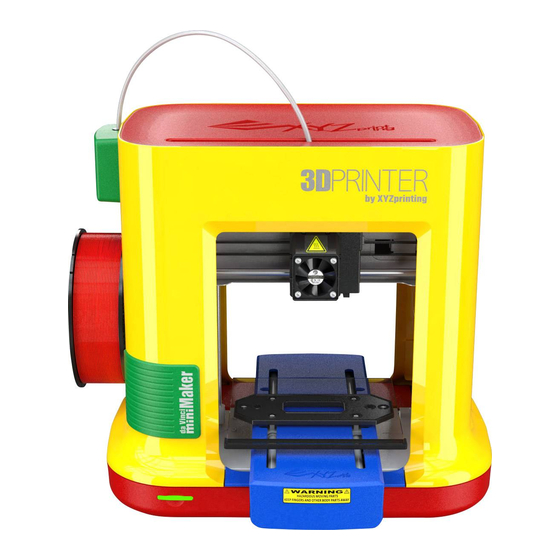

Produktübersicht Führungsrohr Druckplatte Zuführungsmodul Filamenthalter Filament Netzanschluss Funktionstaste USB-Port (LED-Anzeige) Extrudermodul Netzschalter Tastenindikator Anzeigensignale Status Maßnahme Spezifizierung Leuchtet grün Druckbereit Blinkt grün Daten werden empfangen Abmessungen 400 x 336 x 362 mm Drücken sie die Taste zum Wiederherstellen der orangefarbenen Leuchtet rot Allgemeiner Fehler Anzeige einmal und beachten Sie die Softwareanweisungen zur... -
Seite 3: Auspacken
Auspacken • Bitte entfernen Sie vor der Inbetriebnahme dieses Druckers zunächst alle Befestigungsmaterialien von Extrudermodul und Druckplatte. Wenn Sie den Drucker einschalten, ohne diese Befestigungsmaterialien entfernt zu haben, kann Gerät beschädigt werden. • Achten Sie darauf, die 4 Clips wie rechts abgebildet von den Wellen zu entfernen. Hinweise Bewahren Sie das Originalverpackungsmaterial auf, falls Sie Ihr Gerät während der Garantiedauer zur Reparatur zurücksenden müssen. -
Seite 4: Extrudermodul Installieren
Hinweis: Trennen Sie zum Entladen des Extrudermoduls zunächst den Extrudermodul Heizbus und drücken Sie den schwarzen Freigabeknopf. installieren Stellen Sie sicher, dass der Drucker Stecken Sie zum ausgeschaltet ist. Platzieren Sie das Abschließen der Installation Extrudermodul so, dass der Stift an der den Heizbus hinein. -
Seite 5: Filamentspulenachsring Installieren
2. Filamentspulenachsring installieren (bitte beachten Sie diesen Schritt, wenn der Achsring nicht an der Spule installiert ist) Lösen Sie die Befestigungss- Trennen Sie den Achsring von Filamentspule und Chip Installieren Sie den Sensor- Führen Sie beide Teile des Verwenden Sie zum Festziehen chraube der zu ersetzenden beiden Seiten der Spule. -
Seite 6: Druckerbedienung Mit Xyzware
Nach Abschluss der Hardwareeinstellungen können Sie die Installationsdatei von der offiziellen XYZprinting-Webseite Druckerbedienung mit XYZware herunterladen; installieren Sie die XYZware-Software auf dem Computer, bevor Sie den Drucker benutzen, und starten Sie über XYZware das Laden des Filaments. Verbinden Sie den PC vor dem Ausführen von „XYZware“ über das USB-Kabel mit dem Drucker, schalten Sie ihn dann ein. Für ein optimales Ergebnis sollten Sie das Produkt unbedingt entsprechend den Anweisungen verwenden. -
Seite 7: Wlan Einrichten (Nur Am Da Vinci Mini W)
Während des Drucks wird der Druckstatus angezeigt, darunter der Nach dem Druck wird „Printing Complete“ Nach Abschluss des Drucks kann Druckfortschritt (in Prozent) sowie die verstrichene Zeit und die (Druck abgeschlossen) angezeigt. das Druckobjekt mit dem Schaber Restzeit. Sie können den Druckauftrag in diesem Fenster anhalten entfernt werden. - Seite 8 Klicken Sie auf „Wireless Network Settings“ Wählen Sie im Fenster „Printer Monitor“ (Druckermonitor) Wählen Sie den USB-COM-Port, klicken Sie auf [Connect] (WLAN-Netzwerkeinstellungen) zur Suche nach allen verbundenen Druckern [My Printer] (Verbinden) > Establish printer connection (Druck- und Sie gelangen zur Seite mit den (Mein Drucker) >...
- Seite 9 Aktualisieren Sie die Druckerverbindungsmethode. „XYZware“ sollte Druckerverbindungseinstellungen per Sobald die Verbindungsmethode von USB in WLAN geändert wurde, USB-Verbindung aktualisieren. können Sie das USB-Kabel trennen und mit dem Druck fortfahren. Hinweis: • Die Namen von Drucker und WLAN-Zugangspunkt dürfen nur aus alphanumerischen Zeichen bestehen. •...
-
Seite 10: Druckerbedienung Mit Xyzware
Wenn Sie den Drucker über die Software bedienen, müssen Sie zum Aktivieren von XYZware Das USB-Kabel kann entfernt werden, sobald die Druckdatei zunächst den mit dem Filament vorgeladenen Montagering an der Achse platzieren. übertragen wurde. Bitte verbinden Sie Drucker und Computer Klicken Sie zum Aktivieren der Bedienung auf die Druckerüberwachung-Funktion unten zur Überwachung des Druckstatus erneut mit dem USB-Kabel rechts. -
Seite 11: Funktionsbeschreibungen
Funktionsbeschreibungen Extruder Filament Düse reinigen Filament laden Filament entladen Sobald diese Funktion Bitte befolgen Sie die Bildschirmanweisungen. Bitte befolgen Sie die Bildschirmanweisungen. ausgewählt ist, heizt sich die Das Druckmodul bewegt sich automatisch in Das Druckmodul bewegt sich automatisch in die Düse automatisch auf und Arbeitsposition. -
Seite 12: Einstellungen
Einstellungen 1. Jog-Modus 2. Kalibrieren 3. Z-Offset 4. Sonstiges 5. Info 1. Jog-Modus Hiermit passen Sie die Bewegung von X/Y/Z-Achse zur Druck- erwartung manuell an. Klicken Sie zunächst auf [Achsen in Ausgangsposition verfahren]. Das Druckgerät wird in die Ausgangsachsenposition unten links im Druckbereich rückgesetzt. Passen Sie dann die Positionen von Druckmodul (X-Achse), Druckplattform (Y-Achse) und Druckachsen (Z-Achse) an. -
Seite 13: Kalibrieren
2. Kalibrieren 3. Z-Versatz Aufwärts und abwärts zur Anpassung des Druckabstands zwischen Platte und Druckmodul. Die Anpassung erfolgt in Schritten von 0,05 mm. Die Plattformkalibrierung kann vor dem Druck implementiert werden. Das Druckgerät bewegt sich möglicherweise in die untere linke Ecke des Druckbereichs. Bitte beachten Sie die in der Software bereitgestellten Anweisungen zur Plattformkalibrierung. -
Seite 14: Zubehörwerkzeuge Verwenden
Zubehörwerkzeuge Wartungswerkzeuge Nutzung Application method verwenden Schaber Druckobjekt Nach Abschluss des Drucks kann das Druckobjekt mit dem Schaber Die Zubehörwerkzeuge dürfen nur in abnehmen entfernt werden. Anwesenheit eines Erwachsenen verwendet werden. Halten Sie die Tragen Sie doppelseitiges Klebeband auf die angegebenen Position auf, sobald das Wartungswerkzeuge zur Vermeidung PET-Schutzabdeckung Halten Sie Ihre... -
Seite 15: Druckplatte Anpassen
Ausgleichswerkzeug T10-Schraubendreher Mindestens 10 cm Druckplatte anpassen Benötigte Werkzeuge: Innerhalb 1-cm-Durchmesser Bewegen Sie die Z-Achse mit den Funktionen Jog-Mo- dus und Achsen in Ausgangsposition verfahren in ihre Ausgangsposition im unteren Bereich. Öffnen Sie die Abdeckung vor der linken Seite. Verwenden Sie den Jog-Modus und bewegen Sie die Z-Achse um 10 mm nach oben. -
Seite 16: Fehlermeldung Und Maßnahme
Fehlermeldung und Maßnahme Im Falle von Problemen zeigt die Softwarebenutzeroberfläche den entsprechenden Servicecode. Bitte beachten Sie zur vorläufigen Prüfung die Tabelle mit Beschreibungen zu den Servicecodes. Error Code No. Softwareoberfläche Maßnahme 0007 Kassette 1-Fehler. Bitte entfernen Sie die Kassette und installieren Sie sie wieder. Installieren Sie die Filamentkassette neu oder ersetzen Sie sie.
