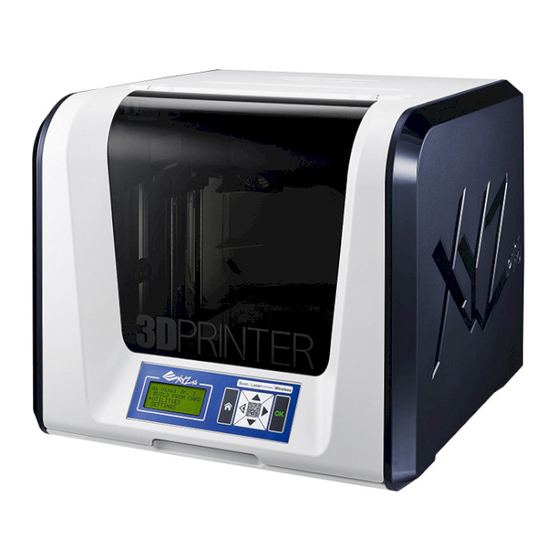

- Seite 1 Vinci March 2016 da Vinci Jr. 1.0 3-in-1-3D-Drucker da Vinci Jr. 1.0 3in1 Bedienungsanleitung...
-
Seite 2: Wichtiger Hinweis
da Vinci March 2016 Diese Bedienungsanleitung soll Nutzern dabei helfen, den 3D-Drucker da Vinci Junior 1.0 3in1 besser zu verstehen und richtig zu verwenden. Sie enthält Bedienungsanweisungen, Wartungsinformationen und Anwendungskenntnisse des 3D-Druckers da Vinci Junior 1.0 3in1. Aktuellste Neuigkeiten zum da Vinci Junior 1.0 3in1-3D-Drucker erhalten Sie von örtlichen Händlern oder auf der offiziellen Webseite von XYZprinting: http://www.xyzprinting.com Marken Alle Marken und eingetragenen Marken sind das Eigentum ihrer jeweiligen Inhaber. - Seite 3 da Vinci March 2016 Produktübersicht A: Filamentbewegungsbereich B: Zuführungsmodul C: Detektor D: Extruder E: Filament F: Druckplatte G: SD-Kartenport (Speicherformat: FAT32) H: Bedienfeld und Bildschirm I: Frontabdeckung USB-Port Netzanschluss Netzschalter Prüfliste zum Zubehör ・Reinigungsdraht x 5 ・Plattenklebeband x 3 ・Filamentspulenachsenring ・Führungsrohr ・Zufuhrpfad- ．Scanplatte...
- Seite 4 da Vinci March 2016 Wählen Sie einen Aufstellungsort für den Öffnen Sie die Verpackung und Drucker, an dem die Scanning-Module keinem Entfernen Sie Kunststoffbeutel direkten Sonnen- oder Kunstlicht ausgesetzt sind; nehmen Sie Zubehör und Polster und Klebestreifen. dadurch erzielen Sie bessere Scanergebnisse. heraus.
-
Seite 5: Zubehör Installieren
da Vinci March 2016 Hinweis: Bitte befolgen Sie diese Schritte und stellen Sie sicher, dass das Führungsrohr richtig installiert ist, bevor Sie die Funktion „LOAD FILAMENT“ (Filament laden) starten. Fehler bei der Installation des Führungsrohrs können die Filamentzuführung unterbrechen. Install the filament guide tube Führen Sie das Führungsrohr Stellen Sie sicher, dass das Führungsrohr Extruder entfernen... -
Seite 6: Filament Laden
da Vinci March 2016 CHANGE SPOOL (Spule wechseln) Beziehen Sie zur Installation des Nehmen Sie den Filamentsspulenachsenring heraus und teilen Sie ihn in seine beiden Filamentspulenachsenrings zunächst eine Filamentspule. Komponenten auf. Installieren Sie den Sensorchip. Bitte achten Sie darauf, Stecken Sie die Komponenten des die Installationslöcher am Chip richtig zu positionieren. -
Seite 7: Filament Entladen
da Vinci March 2016 LOAD FILAMENT (Filament laden) Laden Sie das Filament dann über das Bedienfeld am Drucker. DA VINCI Jr. 3in1 UTILITIES CHANGE SPOOL UTILITIES CHANGE SPOOL LOAD FILAMENT SETTINGS HOME AXES UNLOAD FILAMENT INFO JOG MODE Wählen Sie „UTILITIES“ (Werkzeuge) > „CHANGE SPOOL“ (Spule wechseln) > „LOAD FILAMENT“ (Filament laden). - Seite 8 da Vinci March 2016 Über den 3D-Drucker der da Vinci Junior-Serie Der 3D-Drucker der da Vinci Junior-Serie (da Vinci Jr.) ist ein brandneues Produkt von XYZprinting, das auf den 3D-Druckermarkt abzielt. Sein komplexes und farbenfrohes Äußeres sowie seine hochauflösenden Druckspezifikationen lassen ihn zum neuen Liebling für Familien und Bastler werden –...
- Seite 9 da Vinci March 2016 Tastenbedienung Nachdem Sie den Drucker eingeschaltet haben, können Sie über den Bildschirm an der Vorderseite dessen Status und Nutzungsdaten einsehen. Die Funktionstasten auf der rechten Seite ermöglichen die Durchführung relevanter Aktionen. Taste Funktionen Aufwärts Aufwärtsnavigation Abwärts Abwärtsnavigation Links Rückkehr zum vorherigen Menü...
-
Seite 10: Funktionsübersicht
da Vinci March 2016 Startmenü Übergeordnetes Menü Untermenü Seite CHANGE SPOOL (Spule wechseln) LOAD FILAMENT (Filament laden) UNLOAD FILAMENT (Filament entladen) HOME AXES (Achsen auf Null setzen) JOG MODE (Jog-Modus) UTILITIES (Werkzeuge) BUILD FROM CARD (Von Karte erstellen) CALIBRATE (Kalibrieren) CLEAN NOZZLE (Düse reinigen) Z OFFSET (Z-Versatz) - Seite 11 da Vinci March 2016 HOME AXES (Achsen auf Null setzen) „HOME AXES“ (Achsen auf Null setzen) verfährt den Extruder in die Ecke unten links. So setzen Sie die Achsen auf Null: home axes are you sure Wählen Sie zum Fortfahren „YES“ (Ja). JOG MODE (Jog-Modus) „JOG MODE“...
- Seite 12 da Vinci March 2016 CALIBRATE (Kalibrieren) Bitte aktualisieren Sie die Drucker-Firmware zur Gewährleistung der Druckqualität auf die neueste Version. Mit der neuesten Drucker-Firmware können Sie die Druckplatte bei geringer Druckqualität kalibrieren. 1. Aktivieren Sie die Druckplattenkalibrierung, indem Sie „UTILITIES“ (Werkzeuge) > „CALIBRATE“ (Kalibrieren) > „YES“...
- Seite 13 da Vinci CLEAN NOZZLE (Düse reinigen) March 2016 Mit der Zeit können sich Kohlefasern oder Filamentstaub in der Düse ansammeln, was deren Leistung verringert. Sie sollten die Düse alle 25 Betriebsstunden reinigen. Wenn das Ergebnis der Druckplattenkalibrierung „ERR“ (Fehler) anzeigt oder Ihre Ausdrucke Reste aufweisen, sollten Sie ebenfalls eine Düsenreinigung durchführen.
- Seite 14 da Vinci March 2016 BUZZER (Summer) Wenn der Summer eingeschaltet ist, gibt der Drucker bei Betätigung einer Taste, bei Abschluss eines Druckauftrages oder bei Erkennung eines Problems einen Signalton aus. Der Summer ist standardmäßig eingeschaltet. So schalten Sie den Summer aus: BUZZER [ ON ] Wählen Sie „OFF“...
- Seite 15 da Vinci March 2016 STATISTICS (Statistiken) Unter „STATISTICS“ (Statistiken) können Sie die aufgelaufene Druckzeit und die letzte Druckzeit prüfen. STATISTICS LIFETIME 00006H LAST TIME 00H34M [ OK ] TO RETURN SYSTEM VERSION (Systemversion) Hier wird die Firmware-Version angezeigt. Für stabile Druckleistung sollten Sie die Firmware auf dem neuesten Stand halten.
- Seite 16 da Vinci March 2016 Das Scannen dauert etwa 5 Minuten. Beim Scannen dreht sich das Objekt auf der Drehscheibe im Uhrzeigersinn. Während des Vorgangs projiziert das Lasermodul Laserstrahlen auf das Objekt, während die Kamera am Modul eine vollständige Bildsequenz des rotierenden Objekts fi lmt. Wenn der Scan abgeschlossen ist, konvertiert XYZscan die aufgenommenen Bilder in ein trianguliertes Netz.
- Seite 17 da Vinci March 2016 Sichtweisen Modellinformationen Die Qualität eines Modells wird durch die Anzahl Facetten festgelegt. Generell bedeuten mehr Facetten eine bessere Qualität Modell löschen Scannen Ansicht Grundlegender Arbeitsablauf Wählen Sie “ Scan“ (Scannen). Wählen Sie einen Scanmodus basierend auf der Schattierung des zu scannenden Objekts.
- Seite 18 da Vinci March 2016 Scanplatte installieren und Gerätekalibrierung Originalmodell Scanergebnis vor Scanergebnis nach der der Kalibrierung Kalibrierung Wenn die Scanergebnisse nicht exakt sind, befolgen Sie bitte die nachstehenden Schritte zum Kalibrieren der Scangeräte: Druckplatte in eine geeignete Position drücken, dann die Scanplatte installieren. Wählen Sie in XYZscan Hinweis: Vor dem Anbringen oder Entfernen bitte immer die Taste der Scanplatte „Setting“...
- Seite 19 da Vinci March 2016 Lasergravurmodul muss separat erworben werden Produktübersicht ● Heizbussteckplatz Gravurkopf Lüfter Empfohlenes Lasergravurmaterial: ● ◆ Papier ◆ Pappe ◆ Leder ◆ Holz ◆ Kunststoff Hinweis: Verwenden Sie zur Lasergravur keine hellen oder weißen Materialien oder Materialien mit glänzender Oberfläche. Mit grauen oder dunklen Materialien erzielen Sie beste Gravurergebnisse.
- Seite 20 da Vinci March 2016 Funktionsbeschreibung : ● Wählen Sie mit „Import“ (Importieren) am Gerät die Grafikdatei, die Sie gravieren möchten. Wählen Sie nach Abschluss der grundlegenden Bearbeitung dieses „Engrave“ (Gravieren)-Symbol. Alternativ können Sie durch Auswahl dieses „Advanced Engraving Settings“ (Erweiterte Gravureinstellungen)-Symbols vor der Gravur erweiterte Einstellungen konfigurieren.
- Seite 21 da Vinci March 2016 Hinweis: Das Gerät kann erst ausgeschaltet werden, wenn der Lüfter des Druckkopfs nach Abschluss des Drucks zum Stillstand gekommen ist. Schalten Sie die Stromversorgung nicht direkt ab. Andernfalls kann der Druckkopf verstopfen. Referenzen: Bitte beachten Sie zum Reinigen eines verstopften Druckkopfs „Düse reinigen“.
- Seite 22 da Vinci March 2016 Kabellos drucken Dieses Kapitel erläutert, wie Sie die Einstellungen konfigurieren und die kabellose Druckfunktion nutzen. Ob Ihr Produkt die kabel- lose Druckfunktion unterstützt, entnehmen Sie bitte der nachstehenden Tabelle. ●da Vinci 1.1 Plus ●da Vinci Jr 1.0w ●da Vinci Jr 1.0 3in1 Voreinstellung 1.
- Seite 23 da Vinci March 2016 3. Bitte geben Sie den Druckernamen ein, blättern Sie dann zum Beziehen der exakten Informationen zum WLAN-Zugangspunkt mit der „SCAN“-Taste im Menü nach unten. Im Beispiel dient XYZprinting als Name des WLAN-Zugangspunkts. Geben Sie nach Beziehen der gewünschten Informationen das Kennwort des öffentlichen Schlüssels ein; drücken Sie dann „Use Wi-Fi“ (WLAN nutzen) und XYZware aktualisiert den Online-Einstellungswert des Druckers über das USB-Anschlusskabel.
-
Seite 24: Von Einer Mobil-App Drucken
da Vinci March 2016 1. Das Mobilgerät muss Drahtlosdruck unterstützen. 2. Installieren Sie die XYZprinting-App vom Android- oder iOS-System. Benutzerinformationen Kategorie Meine Galerie Drucker About (Info) Uploads Hauptbildschirm Drucker Element und Drucker- informationen druckbare fern- und Copyright Datei steuerung hochladen Von einer Mobil-App drucken P 24... - Seite 25 da Vinci March 2016 ●Schritt Öffnen Sie den Play Store über Ihren Android- Bitte registrieren Sie ein Konto auf der Browser bzw. den App Store Ihres iOS-Systems, offiziellen XYZprinting-Website; melden suchen Sie nach „XYZgallery“ und laden Sie Sie sich dann an. die App auf Ihr Gerät herunter.
-
Seite 26: Specifications
da Vinci March 2016 da Vinci Jr.1.0 3in1-3D-Drucker da Vinci Junior 1.0-3D-Drucker Modellbezeichnung 420 x 430 x 380 mm Abmessungen 12 kg Gewicht 2,6-Zoll-FSTN-LCM Display Mehrere Sprachen Sprache USB-Kabel / SD-Karte /WiFi Anschlussmethode FFF (Fused Filament Fabrication) Drucktechnologie 15 x 15 x 15 cm Druckvolumen 100 –... -
Seite 27: Einzelheiten Zum Kundendienst
da Vinci March 2016 Die Anweisungen zur Problemlösung können Ihnen bei der Behebung von Problemen helfen. Falls sich Probleme nicht beheben lassen, wenden Sie sich bitte an den Kundendienst. Wenn ein Fehler auftritt beachten Sie bitte den am Drucker und/oder in der Software angezeigten Servicecode und prüfen Sie die nachstehende Empfehlung zur Problemlösung. Technischer Support Webseite: http://support.xyzprinting.com E-Mail: US –... -
Seite 28: Servicebedingungen
da Vinci Sonstige Informationen March 2016 1. Dieses Produkt ist im Rahmen einer ordnungsmäßigen und vernünftigen Nutzung des Produktes gemäß den Vorgaben von XYZprinting ab dem Kaufdatum über einen bestimmten Zeitraum durch eine Garantie für etwaige Störungen abgedeckt. Die Vorlage der Garantiekarte mit dem Produkt gewährleistet eine kostenlose Reparatur inhärenter Fehler im Produkt innerhalb der Garantiedauer. - Seite 29 da Vinci March 2016 Warnung ● Kinder dürfen dieses Gerät nicht ohne elterliche Aufsicht bedienen. Es besteht Stromschlaggefahr. Bewegliche Teile können ernsthafte Verletzungen verursachen. ● Stellen Sie den Drucker nicht auf einen unebenen oder instabilen Untergrund. Der Drucker kann herunterfallen oder umkippen und dadurch Schäden und/oder Verletzungen verursachen.
