- Seite 1 Vinci Jr. WiFi Pro Produktübersicht Funktionen Auspacken Selektives Modul Vorstellung der Software Produktspezifikation Installation von Zubehör Wartung und Support da Vinci Jr. WiFi Pro Bedienungsanleitung...
- Seite 2 Sie enthält Gebrauchsanweisungen, Wartungsinformationen und Anwendungs-Knowhow für den da Vinci Jr. WiFi Pro 3D-Drucker. Für Neuigkeiten zum da Vinci Jr. WiFi Pro 3D-Drucker, kontaktieren Sie bitte Ihre örtlichen Händler oder besuchen Sie die offizielle Webseite von XYZprinting: http://www.xyzprinting.com Warenzeichen Alle Warenzeichen und eingetragenen Warenzeichen sind das Eigentum ihrer jeweiligen Eigentümer.
-
Seite 3: Zubehör-Prüfliste

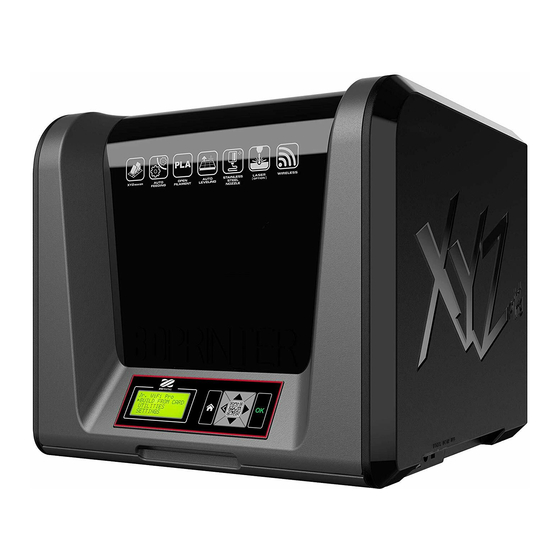

da Vinci Jr. WiFi Pro Produktübersicht A: Filament-Bewegungsbereich B: Zuführungsmodul C: Detektor D: Extruder E: Filament F: Druckplatte G: SD-Karten-Port (Speicherformat FAT32) H: Systemsteuerung und Display I: Vordere Abdeckung USB-Port Netzanschluss Zubehör-Prüfliste Ein- / Ausschalter ．Kurzanleitung und ．Zuführungspfad- ．Schaber ．Druckplattenband x 3 ．Führungsschlauch ．SD-Karte ．USB-Kabel... -
Seite 4: Das Produkt Auspacken
da Vinci Jr. WiFi Pro Das Produkt auspacken da Vinci Öffnen Sie den Karton und entnehmen Sie Entfernen Sie die Kunststoffhülle und das Klebeband. dann das Zubehör und die Polsterungen. Entfernen Sie das schützende Entfernen Sie alle Fixierbänder und Stellen Sie sicher, dass Sie das Styropor und die Fixierbänder von die Polsterung zwischen Druckplatte Fixierpolster von der Achse ent-... -
Seite 5: Vorstellung Der Software
da Vinci Jr. WiFi Pro Vorstellung der Software XYZmaker Suite ist eine 3D-Design-Software-Komplettanwendung, die eine umfangreiche Reihe an 3D-Werkzeugen für die 3D-Drucker von XYZprinting bietet. XYZmaker ist eine 3D-Modellanwendung mit einer intuitiven Benutzeroberfläche mit einer breiten Auswahl an interessanten 3D-Modell-Werkzeugen und 3D-Modell-Vorlagen. Sie können XYZmaker für die 3D-Modellierung verwenden und mit XYZprint drucken. - Seite 6 da Vinci Jr. WiFi Pro XYZprint ist eine 3D-Druckanwendung mit einer schnellen Schneidefähigkeit. Es er- möglicht Ihnen, Ihre 3D-Modelle in der Vorschau in Vollfarbe anzusehen und den Druck- vorgang in Echtzeit zu verfolgen. 1. Öffnen Sie die XYZprint Software, wählen Sie 2.
-
Seite 7: Installation Des Führungsschlauchs
da Vinci Jr. WiFi Pro Installation des Führungsschlauchs Bitte schieben Sie den Schlauch-Entferner in den Ex- Stecken Sie den Führungsschlauch durch den Führungs- trudermodul-Anschluss. schlauch-Bewegungsbereich und stecken Sie ihn dann in Stellen Sie sicher, dass der Führungsschlauch fest das Extrudermodul. Drücken Sie den Führungsschlauch im Anschluss des Extrudermoduls steckt. - Seite 8 da Vinci Jr. WiFi Pro Filamentspulenring-Installation Hinweis: Bitte befolgen Sie diesen Schritt, wenn der Achsenring nicht an der Spule installiert ist. Schieben Sie den Spulenring Lockern Sie die Spulenring-Mon- Entfernen Sie das Original-Filament und in beide Seiten der neuen Fi- tageschraube an der benutzten den Chip und installieren Sie dann den lamentspule.
-
Seite 9: Tasten-Anweisungen
da Vinci Jr. WiFi Pro Tasten-Anweisungen Nachdem Sie den Drucker angeschaltet haben, können Sie das Display vorne am Drucker verwenden, um Status- und Nut- zungsdaten abzulesen. Die Funktionstasten rechts ermöglichen dem Benutzer, den Drucker zu bedienen. Taste Funktionen Up (hoch) Nach oben Down (runter) Nach unten... -
Seite 10: Funktionenübersicht
da Vinci Jr. WiFi Pro Startmenü Hauptmenü Untermenü Seite BUILD FROM CARD (VON KARTE BAUEN) UTILITIES (BETRIEBSMITTEL) CHANGE SPOOL (SPULE WECHSELN) LOAD FILAMENT (FILAMENT LADEN) UNLOAD FILAMENT (FILAMENT ENTLADEN) HOME AXES (ACHSEN IN AUSGANGSPOSITION) Z OFFSET (Z-VERSATZ) JOG MODE (JOG-MODUS) CALIBRATE (KALIBRIEREN) CHANGE NOZZLE (DÜSE WECHSELN) CLEAN NOZZLE (DÜSE REINIGEN) - Seite 11 da Vinci Jr. WiFi Pro BUILD FROM CARD (VON KARTE BAUEN) 1 Der Drucker beinhaltet Modellvorlagen. Mit den Vorlagen können Sie Ihre ersten 3D-Drucke anfertigen. Um eine Vorlage zu drucken： BUILD (SD CARD) START BUILDING SAMPLE SAMPLE Entfernen Sie das gedruckte Objekt, Vorlage zum Drucken Legen Sie das Druck- Wählen Sie „YES“...
- Seite 12 da Vinci Jr. WiFi Pro HOME AXES (ACHSEN IN AUSGANGSPOSITION) “HOME AXES” (ACHSEN IN AUSGANGSPOSITION) bewegt den Extruder in die linke untere Ecke. Um Achsen in Ausgangsposition zurückzusetzen： HOME AXES HOME AXES ARE YOU SURE? COMPLETED [ OK ] TO RETURN Zum Fortfahren „YES“...
- Seite 13 da Vinci Jr. WiFi Pro KALIBRIEREN Hinweis: Bitte entfernen Sie das Druckplattenband, bevor Sie die Kalibrierungsfunktion an Ihrem Drucker verwenden. Die Kalibrierung ist für dieses neue Extrudermodul aktiviert. Bitte aktualisieren Sie die Drucker-Firmware über XYZmaker Suite, bevor Sie den neuen Extruder verwenden. Drücken Sie den Detektionskopf rechts am Druckkopf entsprechend der Anweisung auf dem Bildschirm und drücken Sie dann OK.
- Seite 14 da Vinci Jr. WiFi Pro CHANGE NOZZLE (DÜSE WECHSELN) Verwenden Sie die Funktion CHANGE NOZZLE (DÜSE WECHSELN), bevor Sie Module wechseln. Sobald sich das Extruder- modul in die Betriebsposition bewegt hat, können Sie den Strom ausschalten und das Modul wechseln. YOU CAN TURN OFF CHANGE NOZZLE REPOSITION NOW...
- Seite 15 da Vinci Jr. WiFi Pro CLEAN NOZZLE (DÜSE REINIGEN) Werkzeug-Vorbereitung ● Karbonablagerungen und Verschmutzungen, die sich in der Düse absetzen, erhöhen die Druckdauer und beeinträchtigen die Druck- qualität. Wir empfehlen, dass Sie die Düse alle 25 Druckstunden A. Zuführungspfad-Reinigungsdraht B. Reinigungsdraht reinigen.
- Seite 16 da Vinci Jr. WiFi Pro BUZZER (SUMMER) Wenn der Summer aktiviert ist, gibt der Drucker einen hörbaren Signalton aus, wenn eine Taste gedrückt wird, ein Druckauftrag abge- schlossen ist oder ein Problem erkannt wird. Der Summer ist standardmäßig aktiviert. Um den Summer zu deaktivieren: BUZZER [ ON ] Wählen Sie „OFF“...
- Seite 17 da Vinci Jr. WiFi Pro SYSTEM VERSION (SYSTEM-VERSION) Die Firmware-Version wird hier angezeigt. Für eine konstante Druckleistung wird empfohlen, immer die aktuelle Firmware zu verwenden. Bitte gehen Sie zu XYZmaker Suite, um nach Firmware-Aktualisierungen zu suchen. SYSTEM VERSION 0.1.3 [ OK ] TO RETURN SPOOL STATS (SPULEN-STATISTIK) „SPOOL INFO“...
-
Seite 18: Standard-Reinigung
da Vinci Jr. WiFi Pro Hinweis: Die Maschine kann nur ausgeschaltet werden, wenn der Lüfter des Druckkopfs nach Ab- schluss des Drucks aufhört, sich zu bewegen. Wenn Sie den Strom zu früh ausschalten, kann dies den Druckkopf verstopfen. Hinweise: Bitte lesen Sie den Abschnitt CLEAN NOZZLE (DÜSE REINI- GEN) , um Blockierungen im Druckkopf... -
Seite 19: Empfohlenes Lasergraviermaterial
da Vinci Jr. WiFi Pro Laser-Graviermodul Das Laser-Graviermodul muss separat erworben werden. Bitte lesen Sie diese Anleitung und sämtliche Sicher- heitshinweise sorgfältig, bevor Sie dieses Produkt benutzen, bedienen, abbauen, ersetzen oder entfernen. Beach- ten Sie zudem alle relevanten Sicherheitshinweise und Anweisungen. Produktübersicht ●... -
Seite 20: Laser-Graviermodul Installieren
da Vinci Jr. WiFi Pro CHANGE NOZZLE (DÜSE WECHSELN) Bitte betätigen Sie die Funktion “UNLOAD FILAMENT” ("FI- Bitte entfernen Sie das Extrudermodul und den Füh- LAMENT ENTLADEN“) und entfernen Sie die Filamentspule rungsschlauch. im Drucker. (Bitte lesen Sie den Abschnitt „Entfernung von Füh- rungsschlauch und Extrudermodul“... - Seite 21 da Vinci Jr. WiFi Pro ● Funktionsbeschreibung : Wählen Sie „Import“ („Importieren“) auf dem Gerät, um die Grafik-Datei auszuwählen, die Sie gravieren möchten. Sobald Sie das allgemeine Bearbeiten abgeschlossen haben, wählen Sie das Symbol „Engrave“ („Gravieren“) aus. Einstellen von „Language“ („Sprache“) und „Automatic Feedback“ („Automatische Rückmeldung) (den eingestellten Gravier-Wert an XYZprinting senden).
-
Seite 22: Wlan-Einstellungen
Dieses Kapitel erklärt, wie Sie die Einstellungen richtig vornehmen und die WLAN-Druckfunktion anwenden. Um heraus- zufinden, ob Ihr Produkt die WLAN-Funktion aufweist, lesen Sie bitte die folgenden Informationen. ●da Vinci 1,1 Plus ●da Vinci Jr.1.0w ●da Vinci Jr. WiFi Pro Vor dem Einrichten Die Netzwerkdruckfunktion ist nur verfügbar, wenn Drucker und Computer beide mit demselben WLAN verbunden sind. - Seite 23 da Vinci Jr. WiFi Pro Sobald die Verbindungsmethode von USB auf WLAN Wenn Sie die WLAN-Einstellungen abbrechen oder umgestellt wird, können Sie das USB-Kabel entfernen ändern möchten, klicken Sie bitte [Connect to new net- und mit dem Druckvorgang fortfahren. work / Disconnect] (Mit neuem Netzwerk verbinden / Trennen).
- Seite 24 da Vinci Jr. WiFi Pro Drittanbieter-Filament Stecken Sie das Filament in das Zufüh- Wenn Sie Filamente von Drittan- Laden Sie das Filament an der rungsloch des Druckers. Öffnen Sie den bietern verwenden, sichern Sie das Rückseite des Druckers. Löse-Arm, so dass die vordere Spitze Filament bitte mit dem Halter.
-
Seite 25: Spezifikationen
Vinci Jr. WiFi Pro da Vinci Junior Wifi Pro 3D Drucker Modellname da Vinci Jr. WiFi Pro 3D-Drucker Abmessungen 16,54 x 16,93 x 14,96 Zoll （ 420 x 430 x 380 mm ） Gewicht 26,46 lbs (12 kg) Display 2,6”... - Seite 26 da Vinci Jr. WiFi Pro Die Störungssuche und -beseitigung kann Ihnen helfen, das Problem zu lösen. Falls Fehler weiterhin auftreten, kontak- tieren Sie bitte den Kundenservice. Falls ein Fehler auftritt, lesen Sie bitte den auf dem Drucker und / oder in der Soft- ware angezeigten Servicecode ab und überprüfen Sie die Vorschläge zur Störungssuche und -beseitigung unten.
-
Seite 27: Weitere Informationen
da Vinci Jr. WiFi Pro Weitere Informationen Weitere Informationen Fehlermeldung Maßnahme Der Drucker ist mit einem anderen Versuchen Sie es erneut, nachdem alle Aufträge abgeschlossen sind. Überprüfen Sie außer- Auftrag beschäftigt dem die Informationen, die auf dem Drucker-Display angezeigt werden. Drucker-Firmware kann nicht aktuali- Überprüfen Sie die Internetverbindung / Aktualisieren Sie die Firmware später. - Seite 28 da Vinci Jr. WiFi Pro Weitere Informationen Erklärung der Federal Communications Commission (FCC) Jegliche nicht ausdrücklich von der für die Übereinstimmung verantwortlichen Stelle zugelassenen Änderungen bzw. Modifikationen können die Berechtigung des Anwenders zum Betrieb des Gerätes erlöschen lassen. Dieses Gerät wurde geprüft und erfüllt die Vorschriften für Grenzwerte eines Digitalgeräts Klasse B gemäß Abschnitt 15 der FCC-Vor- schriften.
