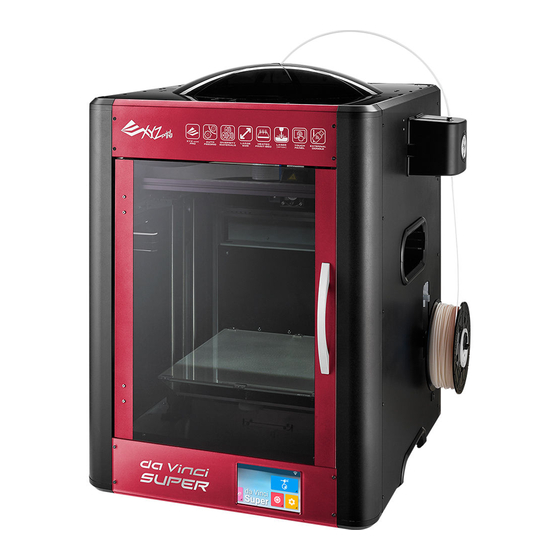

XYZ Printing da Vinci Super Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für da Vinci Super:
Inhaltsverzeichnis

Werbung

Quicklinks

da Vinci Super
Bedienungsanleitung
DEU
Sicherheitsmaßnahmen
Produktanleitung
Auspacken und Installieren
Produktspezifikation
Touchscreen-Menü, Funktionen und
Meldungen
Funktionsbedienung und Anweisungen
Einstellungen
Drucken
Auswechseln von Teilen
Unterstützende Informationen
da Vinci Super
da Vinci Super 3D printer_V1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für XYZ Printing da Vinci Super

Inhaltszusammenfassung für XYZ Printing da Vinci Super

  • Seite 1 Vinci Super da Vinci Super 3D printer_V1 da Vinci Super Bedienungsanleitung Sicherheitsmaßnahmen Produktanleitung Auspacken und Installieren Produktspezifikation Touchscreen-Menü, Funktionen und Meldungen Funktionsbedienung und Anweisungen Einstellungen Drucken Auswechseln von Teilen Unterstützende Informationen...

  • Seite 2: Sicherheitsmaßnahmen

    Vinci Super da Vinci Super 3D printer Die Anleitung soll Nutzer vorwiegend mit der richtigen Bedienung des 3D-Druckers da Vinci Super („da Vinci Super“) vertraut machen. In dieser Anleitung erfahren Nutzer mehr über Bedienungshinweise, Anwendungsmöglichkeiten und Wartung des da Vinci 3D-Druckers.

  • Seite 3: Warnhinweise Und Anweisungen Zu Wartungswerkzeugen

    Vinci Super da Vinci Super 3D printer Produktanleitung ① Farbiger 5-Zoll-Touchscreen ② Hinterer Zuführungsmotor ③ Druckplatte ④ Filamenthalter ⑤ Druckkopf ⑥ Netzanschluss ⑦ USB-Buchse ⑧ Netzschalter ⑨ USB-Schnittstelle Zubehörliste ● USB-Stick PLA-Filament Netzkabel USB-Kabel Filament-Führungsschlauch ● ● ● ●...

  • Seite 4: Auspacken Und Installieren

    Vinci Super da Vinci Super 3D printer Auspacken und Installieren Entfernen Sie Plastikfolie und PP-Bänder. Entfernen Sie die obere Abdeckung. Entfernen Sie die den Karton mit der oberen Die Seite des Kartons entfernen. Entfernen Sie den Zubehörkarton. Abdeckung und die Verpackungsmaterialien.

  • Seite 5: Produktspezifikation

    Vinci Super da Vinci Super 3D printer Produktspezifikation Drucktechnologie FFF (Fused Filament Fabrication) Abmessungen (B x T x H) 511 x 581 x 670 mm Bruttogewicht 35.5kg Druckabmessungen (B x T x H) Vorderer Zuführungsmotor: 290 x 290 x 300 mm Hinterer Zuführungsmotor: 300 x 300 x 300 mm...

  • Seite 6: Touchscreen-Menü, Funktionen Und Meldungen

    Vinci Super da Vinci Super 3D printer Touchscreen-Menü, Funktionen und Meldungen ● Hauptbildschirm ● USB-Druckmenü Nachfolgend abgebildet: (1) USB-Druckmenü Über dieses Menü können Sie Dateien (.3w) direkt (2) Einsetzen und Entfernen des Filaments (3) zum Drucken von einem USB-Stick auf das Gerät Einstellungen.

  • Seite 7: Funktionsbedienung Und Anweisungen

    Vinci Super da Vinci Super 3D printer Funktionsbedienung und Anweisungen ● USB-Druck 1. Prüfen Sie, ob der USB-Stick an das Gerät angeschlossen ist. 2. Tippen Sie am Hauptbildschirm auf das USB-Druckmenü. 3. Wählen Sie die Datei (.3w), die Sie drucken möchten.
  • Seite 8 Vinci Super da Vinci Super 3D printer Einsetzen und Entfernen des Filaments ● Einsetzen des Filaments 1. Entfernen Sie die Seitenabdeckung und stecken 2. Tippen Sie am Hauptbildschirm auf „Filament Load Sie die Filamentrolle an der Geräteseite auf. and Unload (Filament laden und entladen)“.
  • Seite 9 Vinci Super da Vinci Super 3D printer ● Entfernen des Filaments 1. Tippen Sie am Hauptbildschirm auf „Filament Load 2. Tippen Sie auf „Unload (Entladen)“ und bestätigen Sie and Unload (Filament laden und entladen)“. den Vorgang. 3. Bestätigen Sie das Entfernen.
  • Seite 10 Vinci Super 3D printer Erneutes Einsetzen des Filaments ● Der da Vinci Super fordert Sie zum Neueinsetzen eines Filaments auf. 1. Tippen Sie beim Drucken auf das Symbol. 2. Tippen Sie auf „Refill Filament (Filament auffüllen)“ und dann auf „Refill (Auffüllen)“.
  • Seite 11 Temperatureinstellungen Der da Vinci Super erlaubt die Verwendung unterschiedlicher Materialien bzw. Filamente von Drittanbietern. Zum Einhalten der Parameter und Eigenschaften der einzelnen Filamente lassen sich am da Vinci Super Extrudertemperatur, Druckplattentemperatur und Entladetemperatur für das Filament manuell einstellen. Automatische Erkennung („Auto“) ●...
  • Seite 12 Vinci Super da Vinci Super 3D printer Einstellungen Druckplatte ● 1. Wählen Sie „Print Bed (Druckplatte)“. Kalibrierung 1. Wählen Sie „Calibration (Kalibrierung)“. 2. Bestätigen Sie den Vorgang. 3. Die Kalibrierung beginnt. Die Druckplatte wird angehoben. Der Druckkopf bewegt sich zu den drei Testpunkten und misst sie nacheinander.
  • Seite 13 Vinci Super da Vinci Super 3D printer Z-offset (Z-Versatz) Nach dem Kalibrieren der Druckplatte ist die vertikale von Z-OFFSET-Kalibrierung durchzuführen, um sicherzustellen, dass der Druckkopf problemlos auf der Druckplatte ausdrucken kann. 1. Der Abstand sollte so sein, dass sich Druckkopf und Druckplatte ganz knapp berühren, sodass sich die Düse mühelos auf der Druckplatte bewegen kann.
  • Seite 14 Vinci Super da Vinci Super 3D printer ● Druckkopf Düse reinigen Vor dem Reinigen der Extruderdüse müssen Sie sich zunächst vergewissern, dass Filament und Führungsschlauch vom Gerät entfernt wurden. 1. Tippen Sie auf die Funktion „Clean Nozzle (Düse reinigen)“...
  • Seite 15 Vinci Super 3D printer Auswechseln der Düse Damit mit einer breiten Palette verschiedener Materialien gedruckt werden kann, besitzt der da Vinci Super an seinem Extrudermodul einen Lüftungsschacht. Dieser lässt sich je nach Filamentart öffnen und schließen. PLA & PETG : Schließen ABS &...
  • Seite 16 Vinci Super da Vinci Super 3D printer Filament ● Beachten Sie die Funktion „Change Filament (Filament wechseln)“ am Hauptbildschirm. WLAN ● Vorbereitungen vor dem Drucken Die Funktion zum Drucken über das Netzwerk ermöglicht hauptsächlich die Nutzung eines Intranets. Drucker und Computer ●...
  • Seite 17 Das Display kann so eingestellt werden, dass sich der Touchscreen abschaltet, wenn er eine eingestellte Zeit lang Der da Vinci Super bietet acht Anzeigesprachen: Traditionelles inaktiv bleibt. Es gibt fünf Einstellungen (1 Minute, 2 Minuten, Chinesisch, vereinfachtes Chinesisch, Englisch, Japanisch, 3 Minuten, 5 Minuten und „Always On [Immer ein]).
  • Seite 18 Vinci Super da Vinci Super 3D printer Sound (Ton) ● Die Option Sound (Ton) kann zur Steuerung des bei Berührung des Touchscreens ausgegebenen Tons auf ON (Ein) oder OFF (Aus) gesetzt werden. Statistics (Statistik) ● Die Funktion Statistics (Statistik) kann Druckverlaufsdaten seit dem Einschalten des Druckers aufzeichnen, wie z.
  • Seite 19 Vinci Super da Vinci Super 3D printer Reset (Rücksetzen) ● 1. Rücksetzen auf die werkseitigen Standardeinstellungen. Drucken Übertragen der zu druckenden Dateien über die PC-Software „XYZware Maker“ ● Verbinden Sie Drucker und Computer über ein USB-Kabel und installieren Sie „XYZware Pro“ auf dem Computer.

  • Seite 20: Auswechseln Von Teilen

    Vinci Super da Vinci Super 3D printer Auswechseln von Teilen Vorderer Zuführungsmotor ● Das vordere Zuführungsmodul ist speziell für Filamente vom Typ TPE vorgesehen. Vor Arbeiten am vorderen Zuführungsmodul müssen ● Sie zunächst das vorherige Filament entfernen und den Drucker ausschalten.
  • Seite 21 Vinci Super da Vinci Super 3D printer ● Laser-Graviergerät (optional erhältlich) Das Laser-Graviergerät ist gesondert zu erwerben. Lesen Sie sich vor Gebrauch des Laser-Graviergeräts sowie vor Bedienung, Demontage, Austausch oder Außerbetriebnehmen dieses Produkts aufmerksam die Informationen zu Produktsicherheit und Verwendung in dessen Benutzerhandbuch durch und halten Sie stets einschlägige Sicherheitsbestimmungen ein.
  • Seite 22 Vinci Super da Vinci Super 3D printer ◆ Entfernen des Laser-Graviergeräts Halten Sie den weißen Knopf auf dem Laser-Graviergerät Ziehen Sie das weiße Flachbandkabel heraus. Dies schließt gedrückt, um es aus der Halterung zu entfernen. den Ausbau ab. Das Laser-Graviergerät ist ordnungsgemäß zu lagern.

  • Seite 23: Unterstützende Informationen

    Vinci Super da Vinci Super 3D printer Unterstützende Informationen Wenn Ihr Drucker Probleme hat, sollten Sie sich die folgenden Hinweise zur Fehlerbehebung durchlesen, um das Problem zu beheben. Bitte wenden Sie sich an das Kundendienstzentrum, wenn das Problem weiterhin auftritt.
