Pin-Belegung (Fortsetzung)
„VGA" (15-pol. Sub-D-F)
Pin: Funktion:
1 R | Video-Signal
2 G |
3 B |
4 - 8 GND
9 +5 V
10 - 11 GND
12 SDA
13 H-sync
14 V-sync
15 SCI
HINWEIS - Das VGA-Kabel soll nicht länger als 15 m sein!
„LAN"
RJ-45-Standard-Netzwerk-Anschluss (10/100 MBit)
DE-14 Installation | Pin-Belegung
P i n 6
P i n 1 1
P i n 1
P i n 7
P i n 2 P i n 1 2
P i n 8
P i n 3 P i n 1 3
P i n 9
P i n 4 P i n 1 4
P i n 1 0
P i n 5 P i n 1 5
(Außenansicht der Einbaubuchse)
„GP IO" (RJ-12-6P6C-Buchse)
Externe Steuerung der im Menü „Globales Tastenfeld" defi nierten
Funktionen. Die als „active low" ausgelegten Eingänge sind gegen
0 V (Pin 1) zu schalten.
Pin: Funktion:
1 GND (0 V)
2 - 6 Funktion entsprechend der Defi nition im Menü

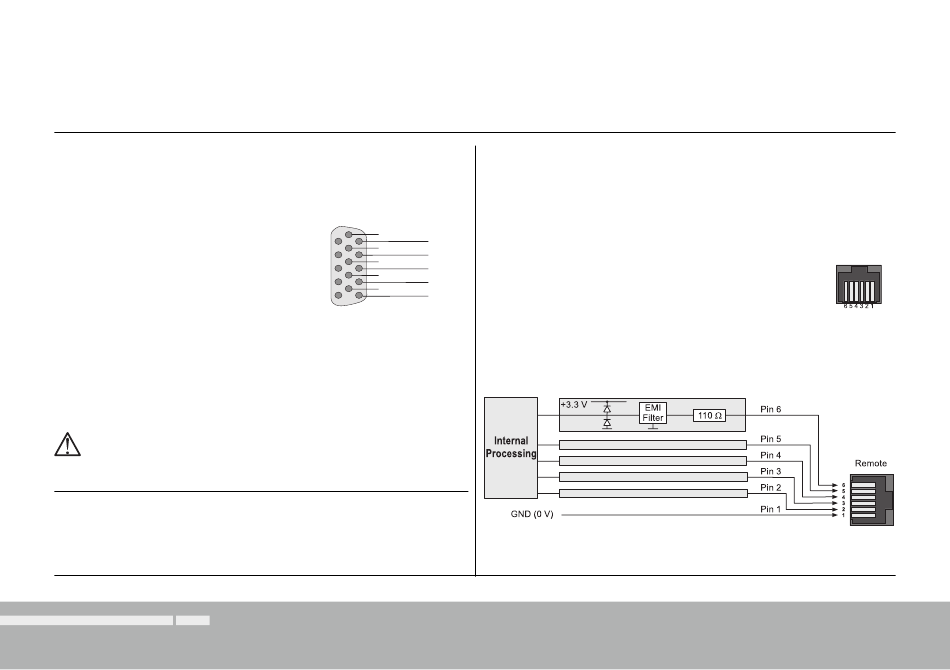

Blockdiagramm der GPIO-Schnittstelle
(Außenansicht
der Einbau-
buchse)
