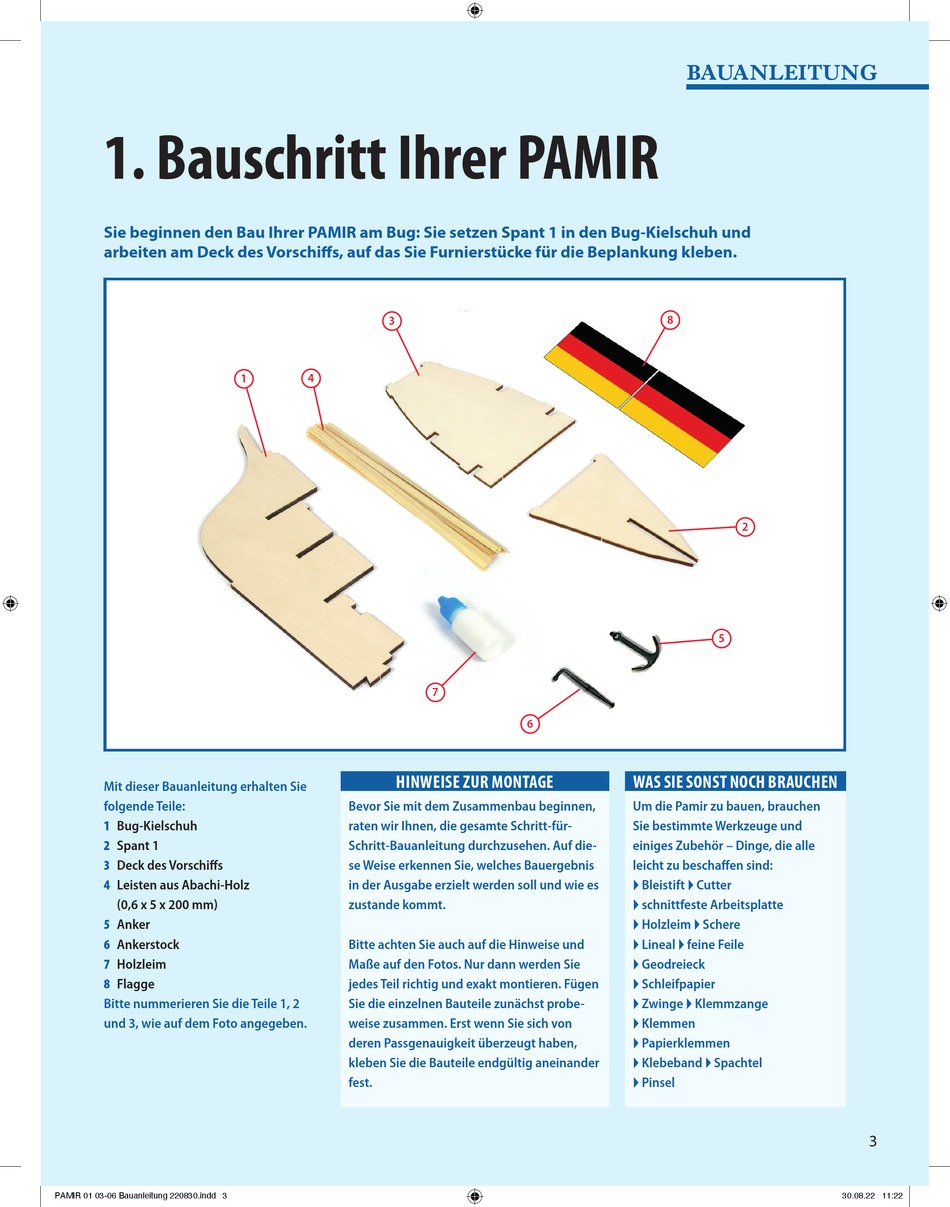

Hachette PAMIR Bauanleitung

1. Bauschritt Ihrer PAMIR
Sie beginnen den Bau Ihrer PAMIR am Bug: Sie setzen Spant 1 in den Bug-Kielschuh und
arbeiten am Deck des Vorschi s, auf das Sie Furnierstücke für die Beplankung kleben.
Mit dieser Bauanleitung erhalten Sie
folgende Teile:
1
Bug-Kielschuh
2 Spant 1
3 Deck des Vorschiffs
4 Leisten aus Abachi-Holz
(0,6 x 5 x 200 mm)
5 Anker
6 Ankerstock
7 Holzleim
8 Flagge
Bitte nummerieren Sie die Teile 1, 2
und 3, wie auf dem Foto angegeben.
PAMIR 01 03-06 Bauanleitung 220830.indd 3 PAMIR 01 03-06 Bauanleitung 220830.indd 3
3
1 4
HINWEISE ZUR MONTAGE
Bevor Sie mit dem Zusammenbau beginnen,
raten wir Ihnen, die gesamte Schritt-für-
Schritt-Bauanleitung durchzusehen. Auf die-
se Weise erkennen Sie, welches Bauergebnis
in der Ausgabe erzielt werden soll und wie es
zustande kommt.
Bitte achten Sie auch auf die Hinweise und
Maße auf den Fotos. Nur dann werden Sie
jedes Teil richtig und exakt montieren. Fügen
Sie die einzelnen Bauteile zunächst probe-
weise zusammen. Erst wenn Sie sich von
deren Passgenauigkeit überzeugt haben,
kleben Sie die Bauteile endgültig aneinander
fest.
7
6
BAUANLEITUNG
8
2
5
WAS SIE SONST NOCH BRAUCHEN
Um die Pamir zu bauen, brauchen
Sie bestimmte Werkzeuge und
einiges Zubehör – Dinge, die alle
leicht zu beschaffen sind:
V Bleistift V Cutter
V schnittfeste Arbeitsplatte
V Holzleim V Schere
V Lineal V feine Feile
V Geodreieck
V Schleifpapier
V Zwinge V Klemmzange
V Klemmen
V Papierklemmen
V Klebeband V Spachtel
V Pinsel
3
