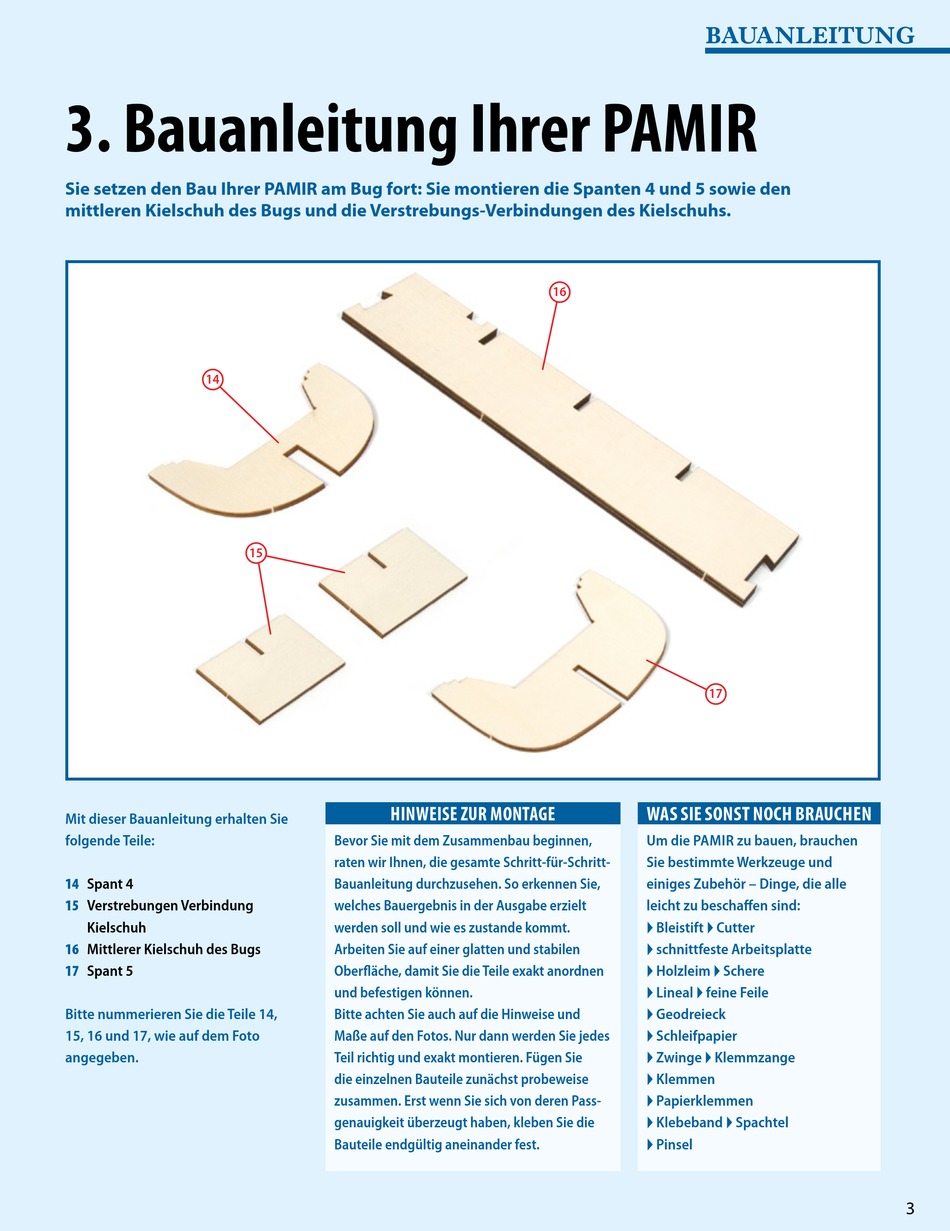

3. Bauanleitung Ihrer PAMIR
Sie setzen den Bau Ihrer PAMIR am Bug fort: Sie montieren die Spanten 4 und 5 sowie den
mittleren Kielschuh des Bugs und die Verstrebungs-Verbindungen des Kielschuhs.
14
Mit dieser Bauanleitung erhalten Sie
folgende Teile:
14
Spant 4
15
Verstrebungen Verbindung
Kielschuh
16
Mittlerer Kielschuh des Bugs
17
Spant 5
Bitte nummerieren Sie die Teile 14,
15, 16 und 17, wie auf dem Foto
angegeben.
15
HINWEISE ZUR MONTAGE
Bevor Sie mit dem Zusammenbau beginnen,
raten wir Ihnen, die gesamte Schritt-für-Schritt-
Bauanleitung durchzusehen. So er kennen Sie,
welches Bauergebnis in der Ausgabe erzielt
werden soll und wie es zustande kommt.
Arbeiten Sie auf einer glatten und stabilen
Oberfläche, damit Sie die Teile exakt anordnen
und befestigen können.
Bitte achten Sie auch auf die Hinweise und
Maße auf den Fotos. Nur dann werden Sie jedes
Teil richtig und exakt montieren. Fügen Sie
die einzelnen Bauteile zunächst probeweise
zusammen. Erst wenn Sie sich von deren Pass-
genauigkeit überzeugt haben, kleben Sie die
Bauteile endgültig aneinander fest.
BAUANLEITUNG
16
17
WAS SIE SONST NOCH BRAUCHEN
Um die PAMIR zu bauen, brauchen
Sie bestimmte Werkzeuge und
einiges Zubehör – Dinge, die alle
leicht zu beschaffen sind:
V Bleistift V Cutter
V schnittfeste Arbeitsplatte
V Holzleim V Schere
V Lineal V feine Feile
V Geodreieck
V Schleifpapier
V Zwinge V Klemmzange
V Klemmen
V Papierklemmen
V Klebeband V Spachtel
V Pinsel
3

Werbung

loading

Inhaltszusammenfassung für Hachette PAMIR

  • Seite 1 BAUANLEITUNG 3. Bauanleitung Ihrer PAMIR Sie setzen den Bau Ihrer PAMIR am Bug fort: Sie montieren die Spanten 4 und 5 sowie den mittleren Kielschuh des Bugs und die Verstrebungs-Verbindungen des Kielschuhs. HINWEISE ZUR MONTAGE WAS SIE SONST NOCH BRAUCHEN...
  • Seite 2 Beginnen Sie den Zusammenbau, indem Sie alle Holz- Nehmen Sie eines der beiden Teile Nr. 15 (Verstrebung Ver- teile abschleifen, um ihre Haftfähigkeit zu verbessern und bindung Kielschuh) und halten Sie es am Ende des Kielschuhs eventuelle Unebenheiten zu glätten. Seien Sie beim Ab- des Bugs an, wie auf der Abbildung dargestellt.
  • Seite 3 BAUANLEITUNG Stecken Sie das Ende von Teil Nr. 16 (mittlerer Kielschuh des Fixieren Sie die Teile mithilfe von Klemmen, bis der Kleber Bugs) in die Aussparung am Ende des Bug-Kielschuhs, sodass getrocknet ist. Sie können auch schnell trocknenden Klebsto es die Verstrebung Nr. 15 berührt. Es ist sehr wichtig, dass die verwenden, um die Verbindung zu verstärken.
  • Seite 4 90° 90° Schieben Sie Teil Nr. 14 (Spant 4) ein und kleben Sie es in Setzen Sie Teil Nr. 17 (Spant 5) in die nächste senkrechte seine endgültige Position. Prüfen Sie mit einem Geodreieck, Nut des mittleren Kielschuhs des Bugs ein und befestigen Sie dass es einen 90°-Winkel mit den Verstrebungen und dem es mit denselben Arbeitsschritten wie Teil Nr.
