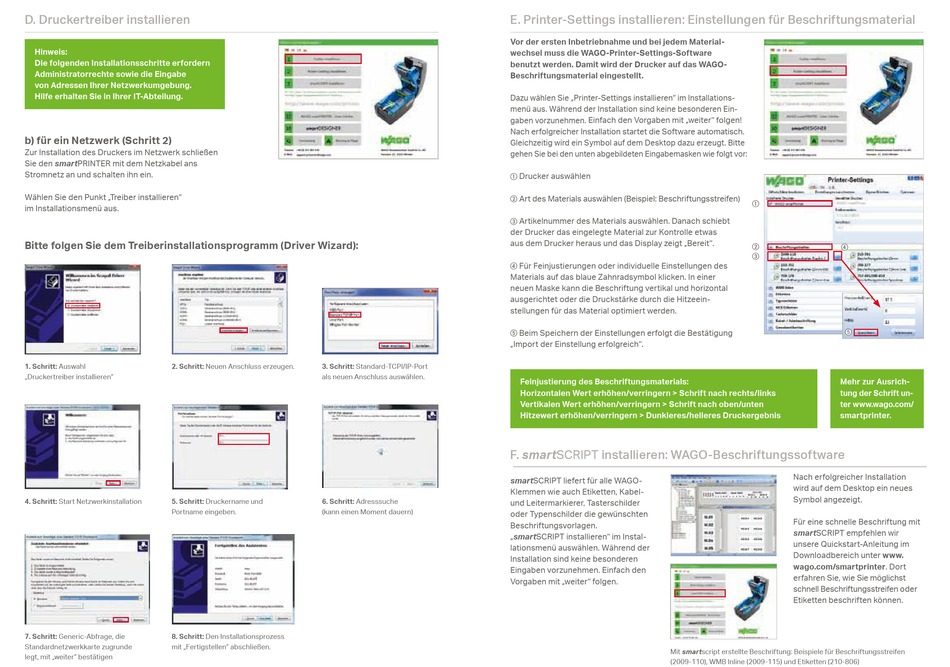

WAGO smartPRINTER Installationsanleitung Seite 4

D. Druckertreiber installieren
Hinweis:
Die folgenden Installationsschritte erfordern
Administratorrechte sowie die Eingabe
von Adressen Ihrer Netzwerkumgebung.
Hilfe erhalten Sie in Ihrer IT-Abteilung.
b) für ein Netzwerk (Schritt 2)
Zur Installation des Druckers im Netzwerk schließen
Sie den smartPRINTER mit dem Netzkabel ans
Stromnetz an und schalten ihn ein.
Wählen Sie den Punkt „Treiber installieren"
im Installationsmenü aus.
Bitte folgen Sie dem Treiberinstallationsprogramm (Driver Wizard):
1. Schritt: Auswahl 2. Schritt: Neuen Anschluss erzeugen.
„Druckertreiber installieren"
4. Schritt: Start Netzwerkinstallation 5. Schritt: Druckername und
Portname ein geben.
7. Schritt: Generic-Abfrage, die 8. Schritt: Den Installationsprozess
Standardnetzwerkkarte zugrunde mit „Fertigstellen" abschließen.
legt, mit „weiter" bestätigen
3. Schritt: Standard-TCPI/IP-Port
als neuen Anschluss auswählen.
6. Schritt: Adresssuche
(kann einen Moment dauern)
E. Printer-Settings installieren: Einstellungen für Beschriftungsmaterial
Vor der ersten Inbetriebnahme und bei jedem Material-
wechsel muss die WAGO-Printer-Settings-Software
benutzt werden. Damit wird der Drucker auf das WAGO-
Beschriftungsmaterial eingestellt.
Dazu wählen Sie „Printer-Settings installieren" im Installations-
menü aus. Während der Installation sind keine besonderen Ein-
gaben vorzunehmen. Einfach den Vorgaben mit „weiter" folgen!
Nach erfolgreicher Installation startet die Software automatisch.
Gleichzeitig wird ein Symbol auf dem Desktop dazu erzeugt. Bitte
gehen Sie bei den unten abgebildeten Eingabemasken wie folgt vor:
Drucker auswählen

Art des Materials auswählen (Beispiel: Beschriftungsstreifen)

Artikelnummer des Materials auswählen. Danach schiebt

der Drucker das eingelegte Material zur Kontrolle etwas
aus dem Drucker heraus und das Display zeigt „Bereit".
Für Feinjustierungen oder individuelle Einstellungen des

Materials auf das blaue Zahnradsymbol klicken. In einer
neuen Maske kann die Beschriftung vertikal und horizontal
ausgerichtet oder die Druckstärke durch die Hitzeein-
stellungen für das Material optimiert werden.
Beim Speichern der Einstellungen erfolgt die Bestätigung

„Import der Einstellung erfolgreich".
Feinjustierung des Beschriftungsmaterials:
Horizontalen Wert erhöhen/verringern > Schrift nach rechts/links
Vertikalen Wert erhöhen/verringern > Schrift nach oben/unten
Hitzewert erhöhen/verringern > Dunkleres/helleres Druckergebnis
F. smartSCRIPT installieren: WAGO-Beschriftungssoftware
smartSCRIPT liefert für alle WAGO-
Klemmen wie auch Etiketten, Kabel-
und Leitermarkierer, Tasterschilder
oder Typenschilder die gewünschten
Beschriftungsvorlagen.
„smartSCRIPT installieren" im Instal-
lationsmenü auswählen. Während der
Installation sind keine besonderen
Eingaben vorzunehmen. Einfach den
Vorgaben mit „weiter" folgen.
Mit smartscript erstellte Beschriftung: Beispiele für Beschriftungsstreifen
(2009-110), WMB Inline (2009-115) und Etiketten (210-806)





Mehr zur Ausrich-
tung der Schrift un-
ter www.wago.com/
smartprinter.
Nach erfolgreicher Installation
wird auf dem Desktop ein neues
Symbol angezeigt.
Für eine schnelle Beschriftung mit
smartSCRIPT empfehlen wir
unsere Quickstart-Anleitung im
Download bereich unter www.
wago.com/smartprinter. Dort
erfahren Sie, wie Sie möglichst
schnell Beschriftungsstreifen oder
Etiketten beschriften können.
