WAGO smartPRINTER Installationsanleitung Seite 2

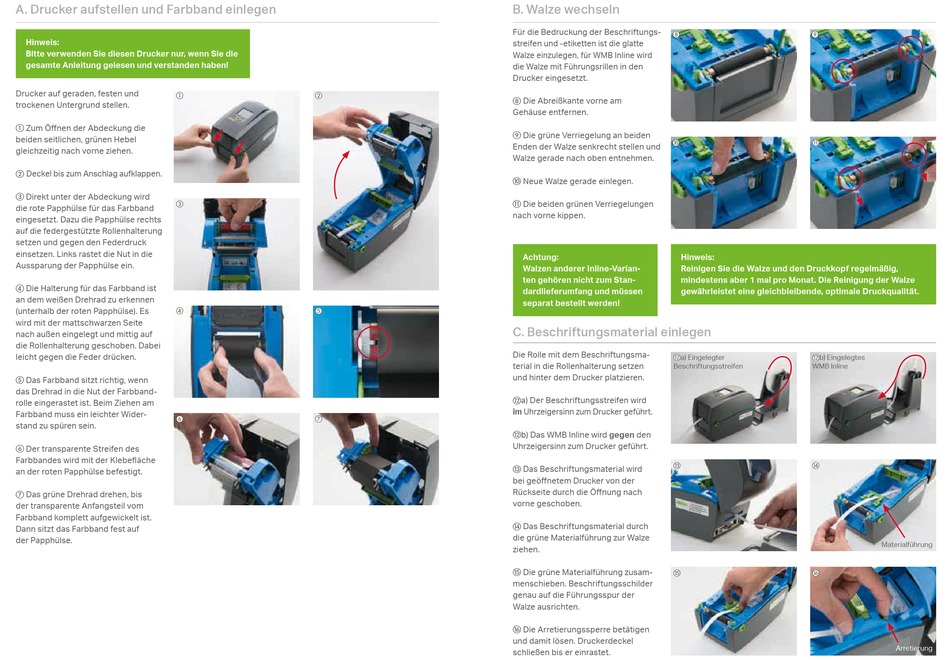

A. Drucker aufstellen und Farbband einlegen
Hinweis:
Bitte verwenden Sie diesen Drucker nur, wenn Sie die
gesamte Anleitung gelesen und verstanden haben!
Drucker auf geraden, festen und

trockenen Untergrund stellen.
 Zum Öffnen der Abdeckung die
beiden seitlichen, grünen Hebel
gleichzeitig nach vorne ziehen.
 Deckel bis zum Anschlag aufklappen.
 Direkt unter der Abdeckung wird

die rote Papp hülse für das Farbband
eingesetzt. Dazu die Papphülse rechts
auf die federgestützte Rollenhalterung
setzen und gegen den Federdruck
einsetzen. Links rastet die Nut in die
Aussparung der Papphülse ein.
 Die Halterung für das Farbband ist
an dem weißen Drehrad zu erkennen
(unterhalb der roten Papphülse). Es

wird mit der mattschwarzen Seite
nach außen eingelegt und mittig auf
die Rollenhalterung geschoben. Dabei
leicht gegen die Feder drücken.
 Das Farbband sitzt richtig, wenn
das Drehrad in die Nut der Farbband-
rolle eingerastet ist. Beim Ziehen am
Farbband muss ein leichter Wider-

stand zu spüren sein.
 Der transparente Streifen des
Farbbandes wird mit der Klebefläche
an der roten Papphülse befestigt.
 Das grüne Drehrad drehen, bis
der transparente Anfangsteil vom
Farbband komplett aufgewickelt ist.
Dann sitzt das Farbband fest auf
der Papphülse.



B. Walze wechseln
Für die Bedruckung der Beschriftungs-

streifen und -etiketten ist die glatte
Walze einzulegen, für WMB Inline wird
die Walze mit Führungsrillen in den
Drucker eingesetzt.
 Die Abreißkante vorne am
Gehäuse entfernen.
 Die grüne Verriegelung an beiden
j
Enden der Walze senkrecht stellen und
Walze gerade nach oben entnehmen.
j Neue Walze gerade einlegen.
k Die beiden grünen Verriegelungen
nach vorne kippen.
Achtung: Hinweis:
Walzen anderer Inline-Varian- Reinigen Sie die Walze und den Druckkopf regelmäßig,
ten gehören nicht zum Stan- mindestens aber 1 mal pro Monat. Die Reinigung der Walze
dardlieferumfang und müssen gewährleistet eine gleichbleibende, optimale Druckqualität.
separat bestellt werden!
C. Beschriftungsmaterial einlegen
Die Rolle mit dem Beschriftungsma-
 a) Eingelegter
terial in die Rollenhalterung setzen
Beschriftungsstreifen
und hinter dem Drucker platzieren.
 a) Der Beschriftungsstreifen wird
im Uhrzeigersinn zum Drucker geführt.
 b) Das WMB Inline wird gegen den
Uhrzeigersinn zum Drucker geführt.

 Das Beschriftungsmaterial wird
bei geöffnetem Drucker von der
Rückseite durch die Öffnung nach
vorne geschoben.
 Das Beschriftungsmaterial durch
die grüne Material führung zur Walze
ziehen.
 Die grüne Materialführung zusam-

menschieben. Beschriftungsschilder
genau auf die Führungsspur der
Walze ausrichten.
 Die Arretierungssperre betätigen
und damit lösen. Druckerdeckel
schließen bis er einrastet.

k
b) Eingelegtes
WMB Inline

Materialführung

Arretierung
