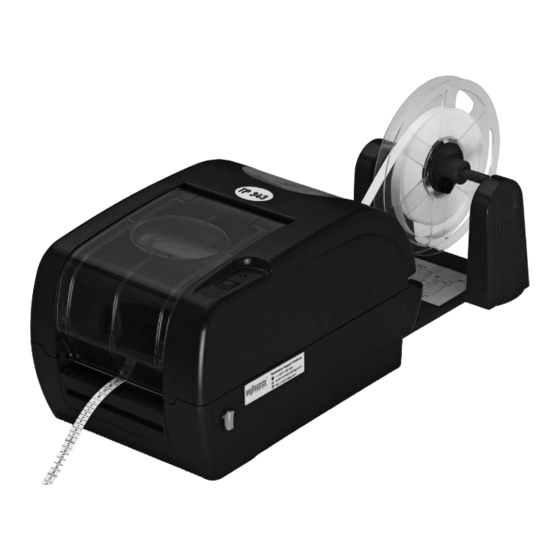

- Seite 1 Handbuch Drucker TP 343 / TP 345 Installation und Bedienung...
-
Seite 2: Inhaltsverzeichnis
Handbuch TP 343 / TP 345 Inhaltsverzeichnis 1. Nützliche Hinweise für den Start Technischer Support ProServe Handhabungs- und Pflegehinweise 2. Allgemeine Informationen/Spezifikationen 3. Sicherheitshinweise 4. Lieferumfang 4.1 Lieferumfang 4.2 Optionale Artikel 4.3 Verbrauchsmaterial 5. Aufstellen des Druckers 6. Installation des Druckertreibers 6.1 Treiberprogramm starten 6.2 Drucker installieren bei LPT-Anschluss 6.3 Drucker starten bei USB-Anschluss... - Seite 3 7.3.1 Adermarkierer 211-111 / 211-121 7.3.2 Selbstlaminierende Leitermarkierer 211-155 / 211-156 7.4 Einlegen von Etikettenmaterial der Serien 210-703, 210-704, 210-705, 210-706, 210-707 und 210-708 8. Arbeiten mit WAGO-ProServe 8.1. Installation der ProServe-Software 8.2. Arbeiten mit WAGO-smartDESIGNER 8.3 smartSCRIPT – Ausgabe auf Streifen 8.4 smartSCRIPT –...
-
Seite 4: Nützliche Hinweise Für Den Start
1. Nützliche Hinweise für den Start Sehr geehrter Kunde, wir freuen uns, dass Sie sich für den WAGO-Thermotransferdrucker TP 343 bzw. TP 345 entschieden haben. Sie erhalten einen universellen Drucker, mit dem Sie Materialien für die Kabelbe schriftung bedrucken können. Zusammen mit der WAGO-ProServe-Software und vorein gestellten Parametern ist er optimal für die WAGO-Beschriftungsmaterialien „mar-... -
Seite 5: Handhabungs- Und Pflegehinweise
Beschriftungsstreifen für Klemmen unterschiedlicher Querschnitte geschaffen. Das Kostensparende an dieser Lösung: Die der Klemmenbreite zugeordnete Beschrif- tungsfolge kann automatisch bei der Erstellung der Klemmenkonfiguration mit dem WAGO smartDESIGNER generiert werden. Mit diesen Daten wird anschließend der Beschriftungs- streifen direkt von einem Thermotransferdrucker ausgedruckt. -
Seite 6: Sicherheitshinweise
3. Sicherheitshinweise ACHTUNG! • Das Gerät ist ausschließlich für das Bedrucken von speziellen Druckmaterialien wie Etiketten, Endlospapier und ähnlichem, sowie den WAGO-Beschriftungsmaterialien zu verwenden. • Schließen Sie das Gerät nur an ein Netz mit geeigneter Spannung an. Das Gerät ist für Wechselspannungen von 100 bis 240 V ausgelegt. - Seite 7 Eigenschaften des Thermodruckkopfes ACHTUNG! Der Thermodruckkopf ist das empfindlichste Teil Ihres Druckers. Bitte beachten Sie unbe- dingt folgende Hinweise: • Die Glasschutzschicht auf dem Druckkopf darf nicht mit der Hand berührt werden. Verwenden Sie keine scharfen Gegenstände (Messer, Schraubenzieher o. ä.), um den Druckkopf zu reinigen.
-
Seite 8: Lieferumfang
Abwickler für Etiketten mit 3''-Kern (siehe Abb. 4) • Externer Abrollständer (siehe Abb. 3 a) • Bedienungsanleitung/ProServe-CD • Registrierungsbogen • 1 Farbband für die Beschriftung von WAGO-markingSTRIP • 1 Rolle markingSTRIP 2009-0110 (50 Meter, weiß) Thermotransferdrucker TP 343 / TP 345... -
Seite 9: Optionale Artikel
Abb. 1 Abb. 2 Abb. 3 Abb. 4 4.2 Optionale Artikel Diese Artikel können Sie, je nach Bedarf, nachbestellen: 258-340 1 Farbbandspindel schwarz 258-342 Transportkoffer 258-344/000-001 Netzkabel für USA... -
Seite 10: Verbrauchsmaterial
4.3 Verbrauchsmaterial Farbband Beschriftungsmaterial Bestellnr. Beschreibung Bestellnr. Beschreibung 258-143 – Harz-Wachs alle handelsüblichen Papieretiketten auf Rolle 60 mm Druckbreite bis 60 mm Druckbreite 258-144 211-155 Harz-Wachs selbstlaminierende Kabelkennzeichnung, 100 mm Druckbreite Etikettenrolle für Thermotransferdrucker 9.000 Etiketten pro Rolle Beschriftungsfläche 8 x 18 mm, Länge 35 mm, weiß 211-156 selbstlaminierende Kabelkennzeichnung, Etikettenrolle für Thermotransferdrucker... - Seite 11 Farbband Beschriftungsmaterial Bestellnr. Beschreibung Bestellnr. Beschreibung 210-701 Beschriftungsstreifen 15 mm, weiß, 50m-Rolle 258-150 Harz SUPRA 210-703 Polyesteretiketten, weiß, 70 x 100 mm, 500 St./Rolle 76 mm Druckbreite 210-704 Polyesteretiketten, silber, 70 x 100 mm, 500 St./Rolle 210-705 Polyesteretiketten, weiß, 6 x 15 mm, 3.000 St./Rolle 210-705/ Polyesteretiketten, gelb, 6 x 15 mm, 3.000 St./Rolle 000-002...
-
Seite 12: Aufstellen Des Druckers
5. Aufstellen des Druckers Benutzen Sie für den Standort eine glatte, feste und gerade Oberfläche. Stellen Sie den Drucker grundsätzlich nie an einem Ort auf, an dem er feucht werden könnte! Abb.5 ETHERNET- Schnittstelle Power-Switch USB-Port LPT-Port COM-Port Power-Supply Stellen Sie vor dem Anschluss Ihres Druckers an das Netz sicher, dass sich der Netzschalter in der Stellung „O“... -
Seite 13: Installation Des Druckertreibers
TSC_7.1.6.exe WAGO Tp343 datei „TSC_7.x.x.exe“ enthält das ZIP-Archiv auch die Datei Setting.exe „WAGO Tp343 Setting.exe“ Starten Sie die Installation des Treibers mit einem Doppelklick. Nach der Sicherheitswar- nung, die Sie bitte mit „Ausführen“ bestätigen, kommen Sie als nächstes zur Lizenzierung. - Seite 14 Bitte akzeptieren Sie die Lizenzbedingungen und drücken Sie auf „Weiter“. Es folgt die Auswahl des temporären Verzeichnisses. Hier können Sie ein beliebiges Ver- zeichnis wählen, das Sie nach Abschluss der Installation wieder löschen können. Voreinge- stellt ist die Ablage der temporären Dateien im Verzeichnis C:/Seagull Thermotransferdrucker TP 343 / TP 345...
- Seite 15 Bitte deaktivieren Sie die beiden Auswahlkästchen unter “Options“, sowohl für den “Driver Wizzard“ als auch die “Read-me“-Instruktionen und beenden Sie die Installation mit „Fertigstellen“. Diese Dateien sollten nun auf Ihrer Festplatte vorhanden sein:...
-
Seite 16: Drucker Installieren Bei Lpt-Anschluss
6.2 Drucker installieren bei LPT-Anschluss Wählen Sie unter „Systemsteuerung“ die Sparte „Drucker” aus, und aktivieren Sie „Drucker hinzufügen”. Im „Druckerinstallationsassistent“ klicken Sie auf „Lokalen Drucker“ und ... Thermotransferdrucker TP 343 / TP 345... - Seite 17 ... wählen bei „Folgenden Anschluss verwenden“ LPT 1 Unter „Druckersoftware installieren“ wählen Sie „Datenträger“ aus.
- Seite 18 Das Zielverzeichnis ist in der Regel C:/Seagull Im nächsten Schritt wählen Sie Hersteller und Modell des Druckers aus. Je nach Baujahr bzw. Typ kann es sich hier um ein TSC TTP 343 oder TSC TTP 343 PLUS bzw. um einen TSC TTP 345 oder TSC TTP 345 PLUS handeln. Die genaue Angabe verrät Ihnen das Typenschild auf der Rückseite des Druckers.
- Seite 19 Im nächsten Schritt können Sie einen individuellen Druckernamen vergeben. Bei der Druckerfreigabe wählen Sie „Drucker nicht freigeben“.
- Seite 20 Soll eine Testseite gedruckt werden, wählen Sie bitte „Nein“. Sie beenden die Installation mit „Fertigstellen“. Wenn Sie die Betriebssysteme Windows Vista oder Windows XP benutzen, bestätigen Sie den Kompatibilitätstest mit „Installation fortsetzen“. Thermotransferdrucker TP 343 / TP 345...
-
Seite 21: Drucker Starten Bei Usb-Anschluss
Danach erscheint der neue Drucker im Systembereich unter „Drucker und Fax- geräte“. 6.3 Drucker starten bei USB-Anschluss Stellen Sie sicher, dass der Drucker an einen USB-Anschluss angeschlossen wurde. Bitte schalten Sie das Gerät nun ein. Hinweis: Sollten Sie aufgefordert werden, im Internet nach dem neuesten Treiber zu suchen, beantworten Sie die Frage auf jeden Fall mit „Nein“! Durch die USB-Verbindung mit dem Windows-Betriebs-... - Seite 22 Im Installationsassistenen aktivieren Sie „Folgende Quelle ebenfalls durchsuchen” und starten mit einem Klick auf „Durchsuchen“. Wählen Sie bitte hier das temporäre Verzeichnis aus, in dem die Treiberdateien abgelegt wurden (vergl. Kap. 6.1). In der Regel ist es C:\Seagull. Thermotransferdrucker TP 343 / TP 345...
- Seite 23 Die Software installiert sich nun selbstständig. Bei der Sicherheitswarnung im Fenster „Hardware-Installation“ drücken Sie bitte auf „Installation fortsetzen” und beenden die Installation mit „Fertigstellen“.
-
Seite 24: Ethernet-Schnittstelle Des Druckers Einrichten
6.4 ETHERNET-Schnittstelle des Druckers einrichten Installieren Sie zunächst einen Druckertreiber wie unter Punkt 6.2 oder 6.3 beschrieben. Als Nächstes laden Sie das Druckerhilfspaket von unserer Internetseite www.wago.com herunter. Dieses finden Sie im Bereich Service – Download – ProServe – Drucker. - Seite 25 1. Wählen Sie zunächst die eingestellte Schnittstelle. 2. Klicken Sie nun auf “Get Status“ 3. Wenn die Druckerinformationen korrekt übergeben wurden, können Sie auf „ETHERNET-Set-up“ klicken. Es öffnet sich ein neues Fenster, in dem Sie die IP-Adresse festlegen können, die in den Geräteeinstellungen gespeichert wird: 1.
- Seite 26 Wählen Sie unter Systemsteuerung die Sparte „Drucker” bzw. unter Start „Drucker und Faxgeräte“. Klicken Sie dann mit der rechten Maustaste auf den entsprechenden Druckertreiber „TSC TTP 343 ...“ bzw. „TSC TTP 345“. Wenn sich das Kontextfeld geöffnet hat, klicken Sie mit der linken Maustaste auf „Eigenschaften“.
- Seite 27 Wählen Sie das Registerblatt „Anschlüsse“. Sollte der IP-Anschluss noch nicht existieren, dann wählen Sie als Nächstes „Hinzufügen“.
- Seite 28 Wählen Sie unter den Anschlusstypen „Standard-TCP/IP-Port“ aus, und klicken Sie auf „Neuer Anschluss“. Unter „Druckername oder IP-Adresse“ können Sie nun die feste IP-Adresse des Druckers eingeben. Die Zeile mit der Bezeichnung „Port-Name“ füllt sich automatisch mit „IP_xxx. xxx.xxx.xxx“. Der Port-Name ist aber frei wählbar. Klicken Sie dann auf „Weiter“. Thermotransferdrucker TP 343 / TP 345...
- Seite 29 Sollten Sie nun den Hinweis bekommen, dass das Gerät nicht ermittelt werden konnte, wählen Sie bei „Gerätetyp“ Standard und Generic Network Card. Bestätigen Sie mit „Weiter“, und beenden Sie mit „Fertigstellen“. Der TCP/IP-Port sollte nun im Bereich „Anschlüsse“ aktiviert sein. Der Drucker ist jetzt über Ihr Netzwerk erreichbar.
-
Seite 30: Druckertreiber Kopieren
6.5 Druckertreiber kopieren Wenn Sie unterschiedliche Materialien mit dem TP 343 / TP 345 beschriften möchten, ist es sinnvoll, eine Kopie des Druckertreibers anzulegen. Sie können dann im Ursprungstrei- ber die Ein stellungen für das Material A vornehmen, in der Kopie die Einstellungen für Material B. -
Seite 31: Installieren
Die Treibereinstellungen werden von WAGO mitgeliefert und können, wie der Drucker- treiber, einfach installiert werden. Das Treibereinstellungstool „WAGO-TP-343-Set- tings“ befindet sich im mitgelieferten Software-Paket des Druckers. Nach der Installation starten Sie bitte die Anwendung. Starten Installieren mit Doppelklick WAGO Tp343 Setting.exe... - Seite 32 Markieren Sie den installierten Treiber, und klicken Sie anschließend auf das entspre- chende Symbol, um die dafür geltenden Einstellungen zu importieren. Als Beispiel sehen Sie hier einen Treiber, der bei der Installation den Namen TSC TTP-343 PLUS markingSTRIP bekommen hat. Dieser soll nun die Einstellungen für den Beschrif- tungsstreifen (markingSTRIP) bekommen.
-
Seite 33: Korrekturen Der Treibereinstellungen
6.7 Korrekturen der Treibereinstellungen Grundsätzlich ist es notwendig, spezielle Einstellungen im Druckertreiber auf Ihr Gerät anzu- passen. Dies betrifft vornehmlich das Drucken auf Etiketten und auf Ader-/Kabelmarkie- rungen, dem sogenannte Lückenmaterial. Während bei Endlosmaterial (markingSTRIP) lediglich der linke Rand (horizontaler Offset) in der Software (smartDESIGNER, smartMARKING oder smartSCRIPT) verändert werden muss, um das Material optimal zentriert zu bedrucken, benötigen Sie bei Lückenmaterial auch eine Einstellungsmöglichkeit für den vertikalen Offset. -
Seite 34: Vorbereitung Des Druckers
7. Vorbereitung des Druckers Folgendes Verbrauchsmaterial ist bei WAGO erhältlich: Bestellnr. Beschreibung passendes zuständiger Farbband Sensor 2009-110 Endlosstreifen 11 mm für TOPJOB 258-145 Lückensensor ® 709-177 Endlosstreifen 7,5 mm für Serie 870, 869, 862, 270 258-145 Lückensensor 210-701 Endlosstreifen 15 mm 258-145 Lückensensor... -
Seite 35: Einlegen Des Thermotransfer-Farbbandes
Beschichtung nach rechts Druckkopf Beschichtung Abb. 8 (Beispiel WAGO-markingSTRIP) Abb. 9 Wichtig: Die beschichtete Seite muss beim Einlegen auf der dem Druckkopf ab gewandten Seite liegen. Wenn Sie sich nicht sicher sind, welches die be schichtete Seite ist, hilft ein Test mit einem Stück Klebestreifen. Auf der beschichteten Seite hinterlässt das Farbband auf dem Klebestreifen Rück-... -
Seite 36: Einlegen Des Beschriftungsstreifens/Endlosmaterial (Markingstrip-Material)
Zum Schließen wird das Oberteil einfach ein kleines Stück angehoben und dann nach unten fallen gelassen; der Drucker schließt selbsttätig. ACHTUNG: Zum Schließen des oberen Teils diesen Bereich bitte nicht mit Gewalt nach unten drücken, da die Halterung sonst bricht. Achten bitte Sie darauf, dass sich beim Schließvorgang zwischen der oberen und unteren Druckereinheit keine Finger befinden. - Seite 37 Abb. 12 a Abb. 13 Für die Bedruckung von Endlosmaterial (z. B. TOPJOB S-Streifen) setzen Sie den ® Führungsadapter ein (Abb. 12 a+b). Legen Sie dann das Material ein. Abschließend schieben Sie Sensor und Führungsadapter zusammen. (Abb. 13) Diese Streifenführung kann aus dem Drucker entnommen werden, indem Sie die grünen Führungen auseinander ziehen.
-
Seite 38: Einlegen Von Adermarkierer (Inkl. Einmessung Des Materials)
7.3 Einlegen von Adermarkierer (inkl. Einmessung des Materials) Die Bedruckung der Adermarkierer 211-111 (12 mm) und 211-121 (23 mm) sowie der selbstlaminierenden Kabelmarkierer 211-155 (x mm) und 211-156 (x mm) ist nur mit der Software smartSCRIPT möglich. 7.3.1 Adermarkierer 211-111 / 211-121 Öffnen Sie das Druckeroberteil wie auf Seite 35 beschrieben. - Seite 39 Richten Sie den Markensensor (durchgezogener roter Kreis) so aus, dass er Lücke und Schild sauber erkennen kann. Führen Sie dann das Material über die Walze aus dem Drucker hinaus. Beispiel: Markenmaterial Für dieses Material verwenden Sie bitte das WAGO-Farbband 258-150. Bitte wechseln Sie das Farbband wie im Kapitel 7.1 beschrieben.
-
Seite 40: Selbstlaminierende Leitermarkierer 211-155 / 211-156
Balkens auf der Trägerrückseite Beginn und Ende eines Schildes. Da der schwarze Balken quer über den ganzen Träger verläuft, ist eine punktgenaue Ausrichtung des Markensensors nicht notwendig. Für dieses Material verwenden Sie bitte das WAGO-Farbband 258-144. Bitte wechseln Sie das Farbband wie im Kapitel 7.1 beschrieben. Thermotransferdrucker TP 343 / TP 345... -
Seite 41: Einlegen Von Etikettenmaterial Der Serien 210-703, 210-704, 210-705, 210-706, 210-707 Und 210-708
Für die Bedruckung von Lückenmaterial/Etiketten ist der Sensor (Abb. 16, Seite 38) not- wendig. Er kann die Größe der Lücke und des Etiketts aus messen. Für alle Etikettenmaterialien verwenden Sie bitte das WAGO-Farbband 258- 150. Bitte wechseln Sie das Farbband wie im Kapitel 7.1 beschrieben. - Seite 42 Weitere Detailfotos von Etikettenmaterial Polyesteretiketten, silber, 70 x 100 mm, 500 Stück pro Rolle bei WAGO erhältlich unter der Bestellnr. 210-701 Polyesteretiketten, weiß, 9,5 x 25 mm, 3.000 Stück pro Rolle bei WAGO erhältlich unter der Bestellnr. 210-708 Endlos-Polyesteretiketten, weiß, Streifen 12 x 3 mm, 25 Meter pro Rolle bei WAGO erhältlich unter...
-
Seite 43: Arbeiten Mit Wago-Proserve
Software) entnehmen Sie bitte der Quickstart-Broschüre, die Sie auf der ProServe-CD im Verzeichnis „Manuals/smartDESIGNER_and_productLocator“ als PDF-Datei finden. smartMARKING kann über die Systemsteuerung/Software ganz einfach deinstalliert werden. Weitere Informationen über smartMARKING entnehmen Sie bitte dem smartMARKING-Handbuch, das Sie unter www.wago.com downloaden können. -
Seite 44: Arbeiten Mit Wago-Smartdesigner
8.2. Arbeiten mit WAGO-smartDESIGNER Nach der Installation wurde auf dem Desktop das Ikon PROSERVE angelegt. Bitte starten Sie dieses Programm nun mit einem Doppelklick. Das Startmenü wird angezeigt. Bitte wählen Sie nun smartDESIGNER: Für die Arbeit mit smartDESIGNER müssen Sie zunächst eine Projektgruppe anlegen, damit Sie Ihr Projekt dort ablegen können. - Seite 45 Sie können nun unter anderem eine „Tragschiene“ anlegen. Im Assistenten werden Sie zunächst aufgefordert, einen Namen für die Tragschiene zu vergeben. Weiterhin haben Sie die Möglichkeit, Optionen wie „verschiedene Tragschiene“, „verschiedene Endklammer“, „Startposition des 1. Artikels“, „Länge der Tragschiene“, usw. zu wählen.
- Seite 46 Bestätigen Sie Ihre Eingaben mit „OK“. Nun haben Sie die Möglichkeit, WAGO-Artikelnummern direkt einzugeben und mit dem Befehl „Projektieren“ auf die Tragschiene zu setzen (siehe Abb. oben) Eine weitere Möglichkeit wäre die Suche über das Inhaltsverzeichnis. Hier haben Sie die Möglichkeit, innerhalb der Artikelhierarchie die entsprechenden Artikel zu suchen.
- Seite 47 Haben Sie Ihre Klemmenschiene vollständig bestückt, dann markieren Sie das 1. Schild links (roter Kreis), drücken und halten Sie die Umschalttaste und markieren Sie das letzte Schild (gelber Kreis) auf der Klemmenschiene. Es wird automatisch der gesamte Bereich für den markingSTRIP markiert.
- Seite 48 Deaktivieren Sie unter „Beschriftung“ die Option „Aktivierung der Textgrößenprüfung – Beschränkung der Schriftart.“ Diese Option muss nur einmal deaktiviert werden. Starten Sie dann erneut mit der Beschriftung. Markieren Sie zunächst mit dem Mauszeiger alle Zellen, die beschriftet werden sollen. Im Anschluss klicken Sie auf den Assistenten.
- Seite 49 Im Beschriftungsassistenten haben Sie die Möglichkeit, alphabetische oder numerische Serien anzulegen, Einträge oder Zählungen zu wiederholen, Präfix oder Suffix einzugeben oder mit einer Überschrift bzw. Fußzeile zu arbeiten. Nach zweimaligem Be- stätigen Ihrer Beschriftung sollte dann das Projekt in etwa so aussehen. Zur Druckausgabe wählen Sie zunächst in der Überschriftenleiste den Punkt „Beschriftung“, und dann wählen Sie hier den aktiven Treiber für den TP 343 bzw.
- Seite 50 Unter „Einstellungen für Beschriftungsstreifen“ können Sie die Werte für die Randeinstel- lungen festlegen. Beide Randeinstellungen sollten zusammen einen Wert von etwa 15 mm ergeben. Des Weiteren können die Linienstärken verändert werden. Der Strech-Faktor beeinflusst die Länge bei der Druckausgabe des Endlosstreifens. Wenn Sie z. B. einen Wert von 1,02 eingeben, wird Ihr 100mm-Streifen automatisch auf 102 mm gestreckt.
-
Seite 51: Smartscript - Ausgabe Auf Streifen
8.3 smartSCRIPT – Ausgabe auf Streifen Drucker mit dem korrekt eingelegten Stellen Sie im Setting-Tool (vgl. Kap. 6.6) Endlosmaterial, hier als Beispiel den Treiber auf 2009-110/709-17X markingScript 2009-110 Starten Sie das smartSCRIPT-Programm im Startmenü:... - Seite 52 Als Beispiel bearbeiten wir einen markingSTRIP (2009-110). Wählen Sie dazu im ersten Schritt DATEI / WAGO-Beschriftungsstreifen (Thermotransferdrucker) aus. Es öffnet sich nun der Assistent zur Streifeneinrichtung. Hier haben Sie die Möglichkeit, sämtliche Einstellungen vorzunehmen. Als Beispiel haben wir einen TOPJOB S-Streifen (Breite 11 mm) für die Serie 2004 ge-...
- Seite 53 Durch das Klicken auf die „Übernehmen“-Taste wird der Streifen im Projektfenster angelegt. Sie haben jetzt die Möglichkeit, weitere Rasterbreiten zu erstellen, die direkt an den schon bestehenden Streifen angesetzt werden. Benötigen Sie keine weitere Beschriftung, drücken Sie auf „Schließen“. Markieren Sie nun den Streifen mit dem Mauspfeil, indem Sie die linke Maustaste klicken und ziehen.
- Seite 54 Im Bereich „Automatische Nummerierung“ können Sie die Zähleinstellungen vornehmen. Haben Sie die Beschriftung abgeschlossen, wählen Sie als Nächstes „Extras“ > „Optionen“ Im Registerblatt „Streifen“ können Sie den Abstand zum linken Rand verändern. Der Korrek- turfaktor dient zur Beeinflussung der Längenausgabe des Streifens. Bitte erhöhen Sie diesen Wert im Nachkommastellenbereich, um die Druckausgabe des Streifens zu verlängern bzw.
- Seite 55 Optionen „Rahmen drucken“ und „Inhalt drucken“, diese sollten aktiviert sein. Drücken Sie abschließend auf „OK“. Sollte es bei der Druckausgabe zu Problemen kommen, beachten Sie die Lösungsvorschläge im Kapitel 9.2. Haben Sie danach noch weitere Fragen, können Sie gerne die WAGO-Support-Hotline in Anspruch nehmen.
-
Seite 56: Smartscript - Ausgabe Auf Adermarkierer
3.000 Stk./Rolle, Bestellnr. 211-111 Stellen Sie im Setting-Tool (vgl. Kap. 6.6) den Treiber auf Leitermarkierer 211-111 Sämtliche WAGO-Vorlagen sind im Template-Verzeichnis/Systembibliothek ge- speichert. Die Vorlage für 211-111 befindet sich ebenfalls in dieser Datenbank. Nach einer Neuinstallation der smartSCRIPT-Software ist es notwendig, dieses Verzeichnis in den Optionen ein zustellen. - Seite 57 Klicken Sie doppelt auf die Zeile „Systembibliothek“, und ändern Sie den Pfad ent- sprechend um in C:\Programm\WAGO\smartSCRIPT\templates. Mit den Ordnern für „Anwenderbi bliothek“ und „Arbeitsordner“ können Sie ebenso verfahren. Der „Arbeitsordner“ sollte sinngemäß das Ziel Ihrer erstellten und gespeicherten Projekte sein.
- Seite 58 Mit einem Doppelklick starten Sie die Vorlage. Markieren Sie nun das Feld, indem Sie das Schild anklicken und den Kasten ein wenig aufziehen. Es wird blau hinterlegt. Der Pfeil auf der Abbildung weist Ihnen den Weg zur Serienbeschriftung. Thermotransferdrucker TP 343 / TP 345...
- Seite 59 Im Fenster „Automatische Nummerierung“ können Sie Ihre Vorgaben erfassen. Unter Optionen sollten Sie die Option „Wenn erforderlich, neue Seiten anhängen“ aktivie- ren. Abschließend können Sie noch die Formatierung für die Schrift vornehmen.
- Seite 60 Bevor Sie nun den Druck starten, vergewissern Sie sich, ob die Einstellung zum linken Rand stimmt. Diese kann von Material zu Material unterschiedlich sein. Für unser Beispiel sollte der Rand ca. 10 mm betragen. Den Abstand zum linken Rand können Sie unter Optionen/ Streifen einstellen.
-
Seite 61: Smartscript - Ausgabe Auf Etiketten
8.5 smartSCRIPT – Ausgabe auf Etiketten Beispiel: Polyesteretiketten, weiß, 8 x 20 mm, 3.000 Stück pro Rolle Bestellnr. 210-707 Stellen Sie im Setting-Tool (vgl. Kap. 6.6) den Treiber auf Etiketten 210-707. Verfahren Sie ähnlich wie im vorherigen Kapitel (vgl. 8.4) beschrieben. Öffnen Sie im Bereich der Vorlagen das Etikett 210-707. - Seite 62 Nachdem Sie die Etiketten markiert haben, führen Sie die Serienbeschriftung durch. Bevor Sie nun den Druck starten, vergewissern Sie sich, ob die Einstellung zum linken Rand stimmt. Diese kann von Material zu Material unterschiedlich sein. Für unser Beispiel sollte der Rand ca. 10 mm betragen. Den Abstand zum linken Rand können Sie unter „Optionen“ im Register „Streifen“...
- Seite 63 Optionen „Rahmen drucken“ und „Inhalt drucken“, diese sollten aktiviert sein. Drücken Sie abschließend auf „OK“. Sollte es bei der Druckausgabe zu Problemen kommen, beachten Sie die Lösungsvorschläge im Kapitel 9.2. Haben Sie danach noch weitere Fragen, können Sie gerne die WAGO-Support-Hotline in Anspruch nehmen.
-
Seite 64: Service-Arbeiten Am Gerät
9. Service-Arbeiten am Gerät Der Drucker erfordert nur sehr wenig Wartungsaufwand. Wichtig ist die regelmäßige Säu- berung des Thermodruckkopfes. Diese garantiert ein gleichbleibend gutes Druckbild und trägt maßgeblich dazu bei, einen vorzeitigen Verschleiß des Druckkopfes zu verhindern. Achtung! Vor Beginn der Wartungsarbeiten ist der Drucker vom Netz zu trennen! Wir empfehlen zur Reinigung folgende Hilfsmittel: •... -
Seite 65: Reinigung Des Druckkopfes
9.1 Reinigung des Druckkopfes Während des Drucks können sich am Druckkopf Verunreinigungen wie Staub oder Farb- partikel von der Transferfolie ansammeln. Diese bewirken eine deutliche Verschlechterung der Druckbildqualität (Kontrastunterschiede, Auftreten von hellen, senkrechten Streifen). In diesen Fällen müssen Sie den Druckkopf reinigen. Wir empfehlen folgende Reinigungsabstände: Thermotransferdruck –... -
Seite 66: Anwendungsfehler Und Lösungen
9.2 Anwendungsfehler und Lösungen Störung Mögliche Ursache Was ist zu tun Drucker reagiert nicht. Drucker nicht eingeschaltet Überprüfen der Netzspannung, Drucker einschalten Drucker eingeschaltet/Drucker PC-Verbindung fehlerhaft Überprüfen der PC-Verbindung reagiert nicht. Drucker reagiert nicht. Falscher Druckertreiber aktiv Überprüfung des Druckertreibers Drucker macht einen Streifen- Falsche Treibereinstellung CANCEL für Abbruch drücken;... -
Seite 67: Registrierungsbogen
Dank, dass Sie sich für ein WAGO-Beschriftungsgerät entschieden haben. Bitte nehmen Sie sich 2 Minuten Zeit, und faxen Sie den ausgefüllten Registrierungsbogen an WAGO zurück. Mit Ihrer Registrierung bleiben Sie stets auf dem neuesten Software-Stand. Wir informieren Sie bei Änderungen im Treiber- und Firmware-Bereich. - Seite 68 Support-Hotline ProServe: Telefon (0571) 887-630 Telefax (0571) 887-8630 support.proserve@wago.com WAGO Kontakttechnik GmbH & Co. KG Postfach 2880 · 32385 Minden Hansastraße 27 · 32423 Minden Telefon 0571/887 - 0 0571/887 - 169 E-Mail info@wago.com Internet www.wago.com...
