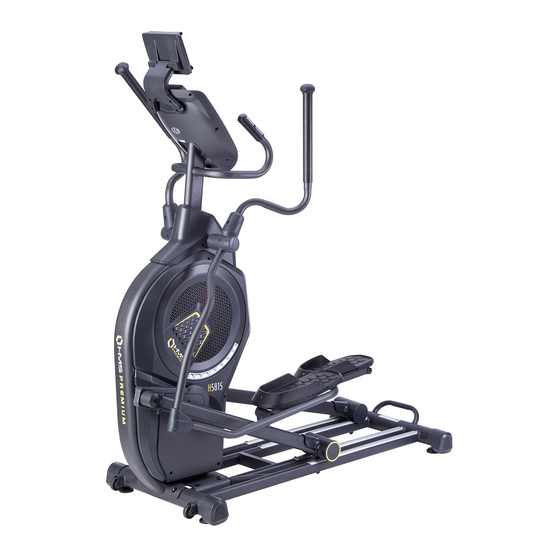

Seite 1 ORBITREK MAGNETYCZNO-POWIETRZNY - AIR- MAGNETIC ELLIPTICAL BIKE H5815 INSTRUKCJA UŻYTKOWANIA – MANUAL INSTRUCTION NÁVOD K OBSLUZE – BEDIENUNGSANLEITUNG...
Seite 88 Sicherheitsanmerkungen 1. Vor dem ersten Gebrauch sollte die unten stehende Bedienungsanleitung sorgfältig durchgelesen und für die Zukunft aufbewahrt werden. 2. Es sollten alle Warnungen und Vorsichtsmaßnahmen sowie die einzelnen Montageschritte berücksichtigt werden. Nutzen Sie das Gerät nur gemäß seinem Verwendungszweck. 3.
Seite 89: Wartung
15. Die Maschine ist zu therapeutischen Zwecken nicht geeignet. 16. Beim Anheben oder beim Transport der Maschine sollte vorsichtig vorgegangen werden, um Schulterverletzungen zu vermeiden. Es sollten entsprechende Anhebe-techniken angewendet oder die Hilfe einer weiteren Person in Anspruch genommen werden. 17.
Seite 90: Detaillierte Zeichnung
DETAILLIERTE ZEICHNUNG: 48 59...
Seite 92: Liste Der Teile
LISTE DER TEILE： Beschreibung Spezifikation Menge Beschreibung Spezifikation Menge Basis des Rahmens Riemenscheibe Hauptrahmen Rahmen zur Befestigung des Rolle Computers Obere Armstange - Fußkappe links Obere Armstange - Riemen rechts Untere Armstange Konsole - links Abdeckung für Handpuls- Untere Armstange - rechts Sensoren Set von Pedalarmen -...
Seite 93 Abdeckung des Φ10 Lenkers 2 Federring Abdeckung für die Φ25 Luftauslassöffnung Federring Motor, mit Magnet gesteuert Sechskantschraube Endkappe Innensechskantmutter dekorative Elemente für die Selbstsichernde Außenabdeckung Sechskantmutter Magnetisches Φ32×t2.0 Schwungrad Endkappe Sechskantschraube Selbstsichernde M10×70×20 mit Teilgewinde Sechskantmutter Selbstschneidende Untere Abdeckung ST3×30 Schraube mit flachem der Armstange - links Senkkopf...
Seite 94 Element M8×60×20 Schwungrads für Schraube mit Teilgewinde Gegengewicht Hohlschraube mit Φ8×33×M6× Φ450×62 Senkkopf Schwungrad (Innensechskant) Untere Abdeckung für Hohlschraube mit Φ9.4×23.5- Senkkopf, Tasten der Handpuls- M6/M6×12 Innensechskant Sensoren Sechskantschraube mit Abdeckung der Kurbel M8×15 Φ30.5×29.1 Vollgewinde Φ17×105×M Halterung für iPad 12×15 Achse des Pedalarms Untere Abdeckung...
Seite 95 Innensechskantschraub M12×75×20 e mit Teilgewinde Kabel für Handpuls- L-650mm Sensoren Magnetischer Sensor L-300mm Kommunikationskabel L-400mm Liste der Montageteile Beschreibung Spezifikation Menge Beschreibung Spezifikation Menge Φ8.5×Φ20×t1. Flache Basis des Rahmens Unterlegscheibe Φ8.2×Φ25×t2. Flache Hauptrahmen Unterlegscheibe Rahmen zur Φ10×Φ22×2.0 Befestigung des Flache Computers Unterlegscheibe Φ10.5×R100×t...
Seite 96: Übersicht
Φ9.4×23.5- Innensechskantschr Abdeckung des M6/M6×12 aube mit Senkkopf Lenkers 1 Begrenzer für die Abdeckung des Position der Rolle Lenkers 2 Abdeckung für die Kommunikationskab L-1300mm Luftauslassöffnung Kabel für Handpuls- Schraube mit M10×70×20 L-650mm Teilgewinde Sensoren Schraube mit Untere Abdeckung M10×90×20 Teilgewinde der Armstange - links Untere Abdeckung...
Seite 97: Technische Daten
TECHNISCHE DATEN： aufgeklappt： Abmessungen: 1620×650×1850mm Geschwindigkeitsbereich: Innenmagnet, beiden Schwungrad: Richtungen, Φ450/8kg Widerstandsstufen: 1-24 Schrittlänge: 520×240 WIR BEHALTEN UNS DAS RECHT VOR, DAS PRODUKT OHNE VORHERIGE MITTEILUNG ZU ÄNDERN Ø 8.5× Ø 20 Ø 8.2× Ø 25 Ø 10× Ø 22 Ø...
Seite 98: Liste Der Schrauben Und Unterlegscheiben
LISTE DER SCHRAUBEN UND UNTERLEGSCHEIBEN: Beschreibung Spezifikation Menge Beschreibung Spezifikation Menge Schraube Selbstschneidende M10×70×20 ST4×16 Teilgewinde Senkschraube Philips Flache Senkschraube Φ8.5×Φ20×t1.5 M5×15 Unterlegscheibe Vollgewinde Philips Flache Schraube Φ8.2×Φ25×t2.0 M8×20 Vollgewinde Unterlegscheibe Schraube Flache Φ10×Φ22×2.0 M8×40×20 Teilgewinde Unterlegscheibe Φ10.5×R100×t2. Schraube M8×60×20 Unterlegscheibe Teilgewinde Φ9.4×23.5-...
Seite 99: Liste Der Werkzeuge
LISTE DER WERKZEUGE： Beschreibung Spezifikation Menge 4×30×80 Innensechskant 5×80×80S Innensechskant 5×35×85S Innensechskant 6×40×120 Innensechskant Schlüssel Phillips 14×17×75 Schraubenschlüssel 15#&17# Montage Schritt 1： 3. Setzen Sie den Hauptrahmen (2) auf die Basis des Rahmens (1). Befestigen Sie ihn mittels 2 Schrauben mit Teilgewinde (95), 2 Federringen (52), 2 Unterlegscheiben (49) und 4 Schrauben mit Teilgewinde (26), 4 Federringen...
Seite 100 Schritt 2: 1. Ziehen Sie das Kommunikationskabel (88) aus der Öffnung für die Befestigung des Computers (3) heraus. 2. Montieren Sie den Rahmen zur Befestigung des Computers (3) auf dem Hauptrahmen (2). Befestigen Sie ihn mittels 1 Unterlegscheibe (50), 1 Federring (51), 1 Innensechskantschraube mit Vollgewinde (68) und 4 flachen Unterlegscheiben (44), 2 selbstsichernden Sechskantmuttern (57), 2...
Seite 101 Schritt 3: 9. Tragen Sie etwas Schmiermittel auf die Achse des Hauptrahmens auf. Befestigen Sie die untere Armstange (6) am Hauptteil Geräts mittels Innensechskantschraube mit Vollgewinde (68), Federring (51) flacher Unterlegscheibe (45). 10. Befestigen Sie die obere linke Armstange (4) an der unteren rechten Armstange (6) linke mittels 3 Schrauben mit Teilgewinde (69), 3 Unterlegscheiben...
Seite 102 Schritt 4： 1. Tragen Sie etwas Schmiermittel auf die Achse des Hauptrahmens auf. Befestigen Sie das Set von linken Pedalarmen (8) an der Basis des Rahmens. Befestigen Sie es mittels flacher Unterlegscheibe (45), 1 Schraube für die Kurbelachse (30) und 1 Schraube mit Vollgewinde (68) an der Achse.
Seite 103 Schritt 6： 1. Verbinden Sie das Kommunikationskabel (88), das Kabel für Handpuls-Sensoren (90) mit dem Computerkabel. 2. Befestigen Sie die Konsole (39) am Rahmen zur Befestigung des Computers (3) mittels Senkschraube mit Vollgewinde Philips (65). Schritt : 3. Befestigen Sie die Halterung für iPad (100) an Konsole (39) mittels...
Seite 104: Funktionen Der Tasten
Bedienungsanleitung für Computer Grafische Darstellung: FUNKTIONEN DER TASTEN - Drücken Sie diese Taste, um die Erholungsherzfrequenz zu testen. RECOVERY - Drücken Sie diese Taste im STOP-Modus, um eine gewünschte Funktion auszuwählen MODE oder alle Einstellungswerte zu bestätigen. - Drücken Sie diese Taste, um das Trainingsprogramm auszuwählen. PROGRAM - Die Messung des Körperfettanteils in % (5,0% ~ 50%) und des BMI (0 ~ 50) BODY FAT...
Seite 105 - Drücken Sie diese Taste im STOP-Modus oder im Einstellungsmodus, um ins Hauptmenü RESET zu gelangen. - Halten Sie diese Taste 2 Sekunden lang gedrückt. Dann wird der Computer neu gestartet und startet vom Benutzer: Einstellungsmodus des Profils - Drücken Sie diese Taste, um das Training zu beginnen oder es zu beenden. START/STOP Wenn der Benutzer sein Training durch das Drücken der Taste START / STOP unterbricht, speichert der Computer alle Einstellungen.
Seite 106: Bedienung
- Count down – mit dem eingestellten Zielwert; der Distanzwert wird vom eingestellten Wert auf 0 heruntergezählt, dann stoppt der Computer die Messung (STOP). Sie hören dann 4 Signale pro Sekunde 8 Sekunden lang. - Anzeigebereich: 0.0~99.9km (ml); Einstellungsbereich: 0.0~99.0km (ml) PULS/PULSE - Wenn ein Signal erfolgt, wird der Herzfrequenz-Wert des Benutzers innerhalb von 7,5 Sekunden angezeigt;...
Seite 107 Ausgangswert.); GEWICHT - 20~150KG (Der voreingestellte Wert ist gleichzeitig der letzte Ausgangswert.). Abb. 1 Abb. 2 Abb.3 Abb. 4 Abb.5 Abb. 6 Abb.7 Abb. 8...
Seite 108 3. Ausschalten Wenn 4 Minuten lang kein RPM-Signal empfängt wird, geht der Computer in den Standby-Modus (SLEEPING- Modus). Ohne Abschalten des Stromes kann der Benutzer eine beliebige Taste drücken oder in die Pedale treten, um der Computer zu starten. 7. Auswahl des Trainingsmodus Nach den Einstellungen der Angaben zum Benutzer (USER DATA setting) gelangen Sie wieder ins Hauptmenü.
Seite 109 Abb. 13 4-1 Manueller Modus Drücken Sie im Hauptmenü die Taste “P” (PROGRAMM) oder “+”/”-”, um MANUAL zu wählen. Drücken Sie MODE, um in den MANUAL-Modus zu gehen. Vor dem Beginn Ihres Trainings sollten Sie folgende Werte einstellen: ZEIT (TIME): blinkt (Abb. 14). Drücken Sie “+” oder “-”, um den Zielwert der Trainingszeit von 00:00 bis 99:00 einzustellen.
Seite 110 Abb. 14 Abb. 15 Abb. 16 Abb. 17 4-2 Programm-Modus Drücken Sie die Taste RESET, um ins Hauptmenü zu gehen. Drücken Sie “+” oder “-” und die Taste MODE, um ins PROGRAMM-Modus (PROGRAM) zu gehen. In diesem Modus haben Sie 12 Programme zur Auswahl (P1~P12) (Abb.
Seite 111 Abb. 18 Abb. 19 Abb. 20 Abb. 21 Abb. 22 Abb. 23 Abb. 24 Abb. 25...
Seite 112 Abb. 26 Abb. 27 Abb. 28 Abb. 29 Abb. 30 Abb. 31 4-3 Benutzerprogramm Drücken Sie die Taste RESET, um ins Hauptmenü zu gehen. Drücken Sie die Taste “+” oder “-” und die Taste MODE, um ins Benutzerprogramm zu gehen (USER PROGRAM). Der Benutzer kann sein eigenes Profil in diesem Modus erstellen.
Seite 113 99:00 einzustellen. Drücken Sie die Taste START/STOP, um Ihr Training zu beginnen. Im Trainingsmodus kann der Benutzer den Widerstandswert durch das Drücken der Taste "+"- oder "-" einstellen. Nach dem Herunterzählen auf 0 schaltet sich die Konsole automatisch aus. Drücken Sie die Taste START/STOP, um Ihr Training wieder zu beginnen. Andere voreingestellte Werte werden weiterhin heruntergezählt.
Seite 114 Abb. 34 Abb. 35 Abb. 36 Abb. 37 Abb. 38 Abb. 39 4-5 WATT-Modus Drücken Sie die Taste START/STOP im beliebigen Modus und danach drücken Sie RESET, um ins Hauptmenü zu gehen. Drücken Sie die Taste “+” oder “-” und die Taste MODE, um in den Modus der regelmäßigen Messung der verbrauchten Energie während des Trainings (WATT) zu gehen.
Seite 115: Recovery-Modus
der Widerstandswert und umgekehrt. Nach dem Training kann der Benutzer die Taste RESET drücken, um ins Hauptmenü zu gehen. Abb. 40 Abb. 41 5. RECOVERY-Modus Wenn kein Wert des Pulses auf der Konsole angezeigt wird, kann man die Taste RECOVERY nicht drücken. Wenn der Wert des Pulses auf der Konsole angezeigt wird, drücken Sie die Taste RECOVERY, um die Pulsmessung zu beginnen.
Seite 116 Drücken Sie die Taste BODY FAT wieder, um zum vorherigen Trainingsstatus zu gelangen. ※ Fehlercode, der während der Messung erscheinen kann: E-1--- Der Benutzer hält nicht korrekt die Griffe (Abb. 49). E-4--- % Fettanteil (Body Fat) überschreitet den Einstellungsbereich (5.0%~ 50%) (Abb. 50). Abb.
Seite 117 Abb. 49 Abb. 50 BEMERKUNGEN: 3. Wenn der Benutzer die Taste RESET zwei Sekunden lang gedrückt hält, um der Computer zurückzusetzen (TOTAL RESET), geht der Computer in den Start-Modus. Es ertönt ein akustisches Signal, alle LED-Fenster leuchten für 2 Sekunden. Danach gelangen Sie in den Einstellungsmodus. Der Widerstandswert wird 1 betragen. 2.
Seite 124: Garantiekarte
GARANTIEKARTE Artikelname: EAN-Code: Verkaufsdatum: GARANTIEBEDINGUNGE 1. Der Verkäufer gewährt im Namen des Garanten eine Garantie für 24 Monate nach dem Verkaufsdatum auf dem Hoheitsgebiet der Republik Polen. WENN DIE WAREN VERKAUFT UND GEWERBLICH VERWENDET WERDEN, IST DER GARANTIEZEITRAUM AB VERKAUFSDATUM 12 MSC 2.
Seite 125: Vermerke Über Den Verlauf Der Reparaturen
schränkt sie nicht ein und setzt sie nicht aus. DAS GERÄT IST NICHT ZUR VERWENDUNG ZUR REHABILITATION UND THERAPEUTISCHEN ZWECKEN BESTIMMT VERMERKE ÜBER DEN VERLAUF DER REPARATUREN Lfd. Datum der Datum Verlauf der Reparaturen Unterschrift des Anmeldung Empfängers (Laden, Ausgabe Eigentümer)
