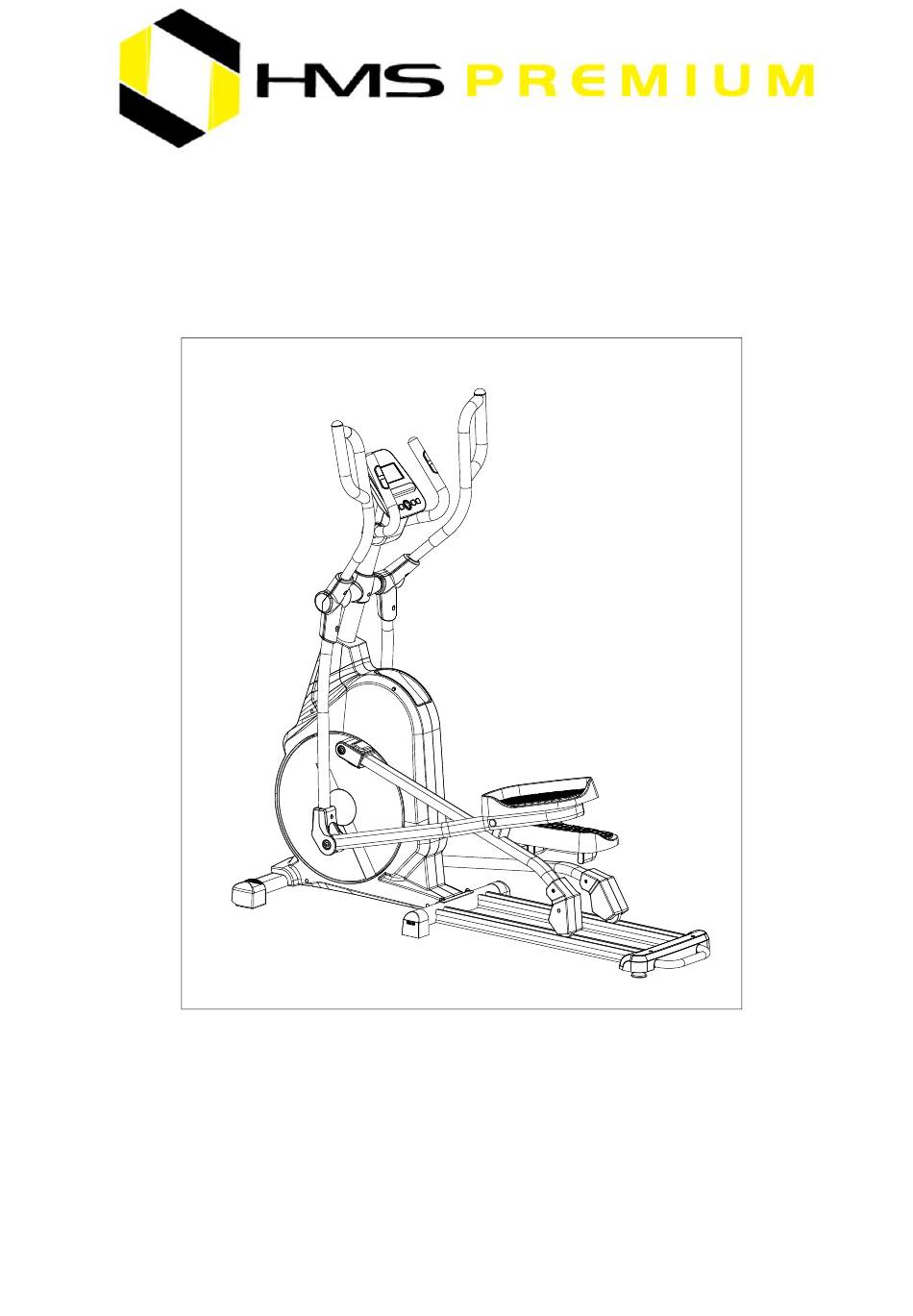

- Seite 1 ORBITREK MAGNETYCZNY - MAGNETIC ELLIPTICAL BIKE - MAGNETICKÝ ORBITREK – MAGNETISCHER CROSSTRAINER H6319 INSTRUKCJA UŻYTKOWANIA – MANUAL INSTRUCTION NÁVOD K OBSLUZE – BEDIENUNGSANLEITUNG...
- Seite 78 Sicherheitsanmerkungen 1. Vor dem ersten Gebrauch sollte die unten stehende Bedienungsanleitung sorgfältig durchgelesen und für die Zukunft aufbewahrt werden. 2. Es sollten alle Warnungen und Vorsichtsmaßnahmen sowie die einzelnen Montageschritte berücksichtigt werden. Nutzen Sie das Gerät nur gemäß seinem Verwendungszweck. 3.
-
Seite 79: Wartung
18. Das Gerät wurde zur Klasse HC DEN ISO 20957 Norm angerechnet. Es darf nicht zu therapeutischen und Rehabilitationszwecken verwendet werden. WARNUNG! Die Überwachung der Herzfrequenz kann ungenau sein. Eine Überlastung während der Übungen kann zu schweren Verletzungen und sogar zum Tod führen. Falls Sie sich schwach fühlen, unterbrechen Sie sofort die Übungen. - Seite 81 Werkzeuge...
-
Seite 82: Liste Der Teile
Liste der Teile... -
Seite 83: Schritt 1：Montage Des Vorderen Standfußes
SCHRITT 1 SCHRITT 1：Montage des vorderen Standfußes Befestigen Sie den Standfuß (#59) mittels Unterlegscheibe (#133), Unterlegscheibe (#109) und mittels Schraube (#108). Benutzen Sie dafür den Sechskantschlüssel. - Seite 84 SCHRITT 2 SCHRITT 2: Montage der Gleitschiene Befestigen Sie die Gleitschiene (#102) mittels Unterlegscheibe (#3), Unterlegscheibe (#109) und mittels Schraube (#112). Benutzen Sie dafür den Sechskantschlüssel.
-
Seite 85: Schritt 3: Montage Der Hauptstange Für Den Computer
SCHRITT 3 SCHRITT 3: Montage der Hauptstange für den Computer 1. Befestigen Sie die Abdeckung der Hauptstange (#130). 2. Schließen Sie das Kabel entsprechend der Abbildung an. 3. Befestigen Sie die Hauptstange (#54) am Hauptrahmen mittels Unterlegscheibe (#3) und Śchraube (#2). - Seite 86 SCHRITT 4 SCHRITT 4: Montage des linken und rechten Verbindungs- elements beim Pedalarm 1. Befestigen Sie die Achse der Scheibe mittels Unterlegscheibe (#137). 2. Drehen Sie Unterlegscheibe (#135), Unterlegscheibe (#109) und Schraube (#112) mittels des Schlüssels zu. 3. Montieren Sie das rechte Verbindungselement beim Pedalarm auf die gleiche Weise.
- Seite 87 SCHRITT 5 SCHRITT 5: Montage des Pedalarms und des Schwingarms 1. Befestigen Sie die Achse der Hauptstange mittels Unterlegscheibe (#111). 2. Befestigen Sie den linken Schwingarm (#70) an der Achse der Hauptstange. 3. Drehen Sie Unterlegscheibe (#135), Unterlegscheibe (#109) und Schraube (#110) mittels des Schlüssels zu.
- Seite 88 (#109) und Schraube (#112). Drehen Sie alles mittels des Schlüssels 6. Verbinden Sie die Hülse (#114) mit dem linken Schwingarm (#70) und dem Pedalarm (#76) mittels zwei Unterlegscheiben (#136), Unterlegscheibe (#109) und Schraube (#112). Benutzen Sie dafür den Schlüssel. 7. Befolgen Sie die gleichen Montageschritte für die rechte Seite.
-
Seite 89: Schritt 6: Montage Des Pedals
SCHRITT 6 SCHRITT 6: Montage des Pedals 1. Befestigen Sie das linke Pedal (#125) mittels Schraube (#112). Benutzen Sie dafür den Sechskantschlüssel. 2. Befestigen Sie die Trittfläche (#124) am linken Pedal (#125). 3. Montieren Sie das rechte Pedal auf die gleiche Weise. -
Seite 90: Schritt 7: Montage Des Lenkers
SCHRITT 7 SCHRITT 7: Montage des Lenkers 1. Führen Sie das Kabel des Sensors (#64) durch die Öffnung der Hauptstange (#54). Befestigen Sie den Lenker mittels Unterlegscheibe (#3), Unterlegscheibe (#109) und Schraube (#112). Benutzen Sie dafür den Sechskantschlüssel. -
Seite 91: Schritt 8: Montage Des Computers
SCHRITT 8 SCHRITT 8: Montage des Computers Benutzen Sie den entsprechenden Schlüssel, um die Schraube in der hinteren Teil des Computers festzudrehen. -
Seite 92: Schritt 9: Montage Der Abdeckung
SCHRITT 9 SCHRITT 9: Montage der Abdeckung Lösen Sie mittels des entsprechenden Schlüssels die Sicherungsschraube (#56). Befestigen Sie die vordere (#128) und hintere Abdeckung (#129) mittels der Schraube (#113) und des entsprechenden Schlüssels. -
Seite 93: Schritt 10: Montage Des Linken Und Rechten Handlaufs
SCHRITT 10 SCHRITT 10: Montage des linken und rechten Handlaufs Führen Sie den linken Handlauf in den linken Schwingarm ein. Befestigen Sie alles mittels 3 Muttern (#115) und 3 Schrauben... - Seite 94 (#116). Benutzen Sie dafür zwei Sechskantschlüssel. Montieren Sie den linken Handlauf auf die gleiche Weise. SCHRITT 11 SCHRITT 11: Montage der Abdeckung des Lenkers Befestigen Sie die linke Abdeckung (#120) (#121) mittels Schraube (#71). Benutzen Sie dafür den entsprechenden Schlüssel. Montieren Sie die rechte Abdeckung auf die gleiche Weise.
- Seite 95 Explosionszeichnung...
- Seite 96 Liste der Teile Teil- Beschreibung Menge Teil- Beschreibung Menge Hauptrahmen Q235 Handlauf rechts Q235 Schraube M8*P1.25* Schwingarm links Q235 Unterlegscheibe Ф8*Ф19*2 Schraube M5*12L, Obere Abdeckung Lager 6003 2RS links Obere Abdeckung Vordere Abdeckung rechts des Pedalarms Halterung für eine Hintere Abdeckung Trinkflasche des Pedalarms...
- Seite 97 Riemenscheibe φ289*9 Hülse φ8*φ11*4. Magnet φ15*2 Schraube M8*P1.25* 60L*S20L Schraube M8*P1.25* Untere Abdeckung 12L*5T des Pedalarms Befestigungselement Befestigungselement Q235 für Magnet (Kreuz) Schraube ST3.9*10L Schraube ST3.9*20L Schwungrad φ280*32W 100 Scheibe *7KG Lager 6000 2RS 101 Abdeckung Scheibe Lager 6300 2RS 102 Gleitschiene Q235 Achse...
- Seite 98 Hauptstange Q235 122 Abdeckung Oberes Kabel 750L 123 Abdeckung Sicherungsschraube M5*10L 124 Trittfläche Abdeckung 125 Pedal links Hantelstange Abdeckung 126 Pedal rechts Hantelstange Vorderer Standfuß 40*80*1.5 127 Computer T*560L Vordere Endkappe, PP+PA+A 128 Vordere Abdeckung links Vordere Endkappe, PP+PA+A 129 Hintere Abdeckung rechts Lenker Q235...
- Seite 99 Computer Nach dem Drücken der Taste POWER-ON sollen alle Bereiche auf dem Display eine Sekunde lang angezeigt werden. Sie hören dann ein Signalton und der Motor wird auf Null neu gestartet. Wenn kein Eingangssignal 4 Sekunden lang empfangen wird, wird „E4” auf dem Display angezeigt.
- Seite 100 4. UP ：A. Drücken Sie die Taste während der Einstellung der Funktionen, um den Wert der Parameter zu erhöhen. B. Drücken Sie die Taste während des Trainings, um den Wert des Widerstands zu erhöhen. 5. DOWN：A. Drücken Sie die Taste während der Einstellung der Funktionen, um den Wert der Parameter zu verringern.
- Seite 101 Fitness-Modus Wählen Sie den Modus “Program” aus. Drücken Sie die Taste ENTER, um ihn zu bestätigen. Der gezielte Wert der Zeit beträgt 12 Min. und des Widerstands hingegen 6. Drücken Sie die Taste START, um das Training zu beginnen. Liste: Niveau Geschlecht AGE (Alter) AGE (Alter)
- Seite 102 DISTANCE ＜3.2KM ＜3KM ＜2.8KM ＜2.6KM (Distanz) Mann SPEED (Geschwindigk 16KM/h 15KM 14KM 13KM eit) DISTANCE ＜3KM ＜2.8KM ＜2.4KM ＜2.2KM (Distanz) Frau SPEED (Geschwindigk 15KM 14KM 12KM 11KM eit) 2.6〜 DISTANCE 3.2〜4KM 3〜3.8KM 2.8〜3.4KM (Distanz) 3.2KM Mann SPEED (Geschwindigk 20KM 19KM 17KM 16KM eit)
- Seite 103 DISTANCE 4.8〜5.6KM 4.6〜5.4KM 4.2〜5KM 4〜4.8KM (Distanz) Mann SPEED (Geschwindi 28KM 27KM 25KM 24KM gkeit) DISTANCE 4.4〜5.4KM 4〜5KM 3.8〜4.6KM 3.4〜4.4KM (Distanz) Frau SPEED (Geschwindi 27KM 25KM 23KM 22KM gkeit) DISTANCE ＞5.6KM ＞5.4KM ＞5KM ＞4.8KM (Distanz) Mann SPEED (Geschwindi 28KM 27KM 25KM 24KM gkeit) DISTANCE...
- Seite 104 HRC-Modus Wählen Sie den Modus “HRC” aus. Drücken Sie die Taste ENTER, um in den HRC-Modus zu gelangen. Drücken Sie UP oder DOWN, um den entsprechenden Wert 55%,75%,90%,100% zu wählen. Drücken Sie dann die Taste ENTER, um Zeit (time) ---- Distanz (distance)---- Kalorienverbrauch (calories)---- HRC einzustellen.
- Seite 105 Distance 0.0~99.5 ±0.5 1. Wenn 0:00 angezeigt wird, wird der Wert (Distanz) der Distanz erhöht. 2. Wenn 0.1~99.5 angezeigt wird, wird der Wert der Zeit bis 0 heruntergezählt. CALORIES 0~990 ±10 1. Wenn 0.0 angezeigt wird, wird der Wert des (Kalorienver Kalorienverbrauchs erhöht.
- Seite 106 Die Kennzeichnung von Geräten mit einem durchgestrichenen Abfallbehälter weist darauf hin, dass das Produkt vom normalen Haushaltsabfall getrennt gesammelt und entsorgt werden muss. Nach der WEEE-Richtlinie über Elektro- und Elektronik-Altgeräte muss man diese Art der Geräte getrennt entsorgen. Der Nutzer, der dieses Gerät entsorgen will, ist dazu verpflichtet, es an die Sammelstelle für Elektro- und Elektronik-Altgeräte zurückzugeben, was zur Wiederverwendung, zum Recycling oder zur Verwertung und damit zum Schutz der Umwelt beiträgt.
-
Seite 112: Garantiebedingunge
GARANTIEKARTE Artikelname: EAN-Code: Verkaufsdatum: GARANTIEBEDINGUNGE 1. Der Verkäufer gewährt im Namen des Garanten eine Garantie für 24 Monate nach dem Verkaufsdatum auf dem Hoheitsgebiet der Republik Polen. 2. Die Garantie wird von dem Laden oder dem Service nach Vorlage: der leserlich und korrekt ausgefüllten Garantiekarte mit Verkaufsstempel und Unterschrift des Verkäufers eines gültigen Kaufnachweises für das Gerät mit dem Verkaufsdatum / Rechnung/ der beanstandeten Ware durch den Kunden respektiert... -
Seite 113: Vermerke Über Den Verlauf Der Reparaturen
DAS GERÄT IST NICHT ZUR VERWENDUNG ZUR REHABILITATION UND THERAPEUTISCHEN ZWECKEN BESTIMMT VERMERKE ÜBER DEN VERLAUF DER REPARATUREN Lfd. Datum der Datum Verlauf der Reparaturen Unterschrift des Anmeldung Empfängers (Laden, Ausgabe Eigentümer)
