DAS ONE-BOX-SYSTEM

Jedes Element4-Elektrogerät wird dem Endbenutzer nach dem
sogenannten One-Box-System ausgeliefert. Dies bedeutet, dass der
Kunde pro Kamintyp aus vier Konfigurationen wählen kann, abhängig
davon, welche Seiten des Kamins die Durchsicht haben oder nicht.
Diese vier Modelle sind jeweils das Frontmodell, zwei Winkelmodelle
und ein Dreiseitenmodell.
In diesem Kapitel werden die verschiedenen Schritte erläutert, mit
denen der Kunde die gewünschte Konfiguration zusammenstellen kann.
Der Kamin wird standardmässig als dreiseitiges Modell geliefert.
Hinweis: Überprüfen Sie zunächst den Inhalt der Box auf Grund der
gewünschten Konfiguration.
In der Tabelle auf der nächsten Seite sehen Sie alle Teile, die in der Box
geliefert werden.
8�1 UMWANDLUNGSSCHRITTE
8�1�1

SCHRITT 1: ENTFERNUNG DER FRONTSCHEIBE (ARTIKEL 2)

Entfernen Sie die 2 Befestigungselemente (Art. 7), mit denen die untere
Glashalterung (Art. 6) am Brennstoffbett (Art. 8) befestigt ist.
Heben Sie die vordere Glashalterung (Art 7) ab und entfernen Sie die
vordere Glasscheibe (Art 2) vorsichtig mit den mitgelieferten Saugnäpfen
(nicht abgebildet).
8�1�2 SCHRITT 2: ENTFERNUNG DER SEITENSCHEIBE (ARTIKEL 1)
Entfernen Sie die 2 seitlichen Glashalterungen (Art. 9), indem Sie die
4 Befestigungselemente (Art. 10) herausnehmen. 2 Stück an jeder
Halterung.
Kippen Sie die Seitenscheibe vorsichtig nach innen und entnehmen Sie
diese vom Gerät.
I N S T A L L A T I O N S A N L E I T U N G |
Kapitel 8
8�1�3 SCHRITT 3: ENTFERNUNG DES GIPSBAUSATZES (ARTIKEL 3)
Entfernen Sie die Befestigungen aus Gips (Art. 11) des Kachelanschlages
(Art. 3) mit einem Kreuzschlitzschraubendreher (nicht im Lieferumfang
enthalten).
Hinweis: Stellen Sie sicher, dass die Befestigungen für einen späteren
Gebrauch aufbewahrt werden.
Entfernen Sie den Kachelanschlag (Art. 3) von beiden Seiten des Geräts.
8�1�4 SCHRITT 4: EINBAU DER LINKEN UND RECHTEN BLECHABDECKUNG
(ARTIKEL 13 UND ARTIKEL 14)
Entfernen Sie die Seitenteilbefestigungen (Art12)
Legen Sie die Blechabdeckung über die vorhandenen Seitenteile
Befestigen Sie die linke und rechte Blechabdeckung (Art. 13 und 14)
mit den Seitenbefestigungen (Art. 12) zusammen mit den im vorherigen
Schritt entfernten Befestigungselementen aus Gips (Art. 11) am Gerät.

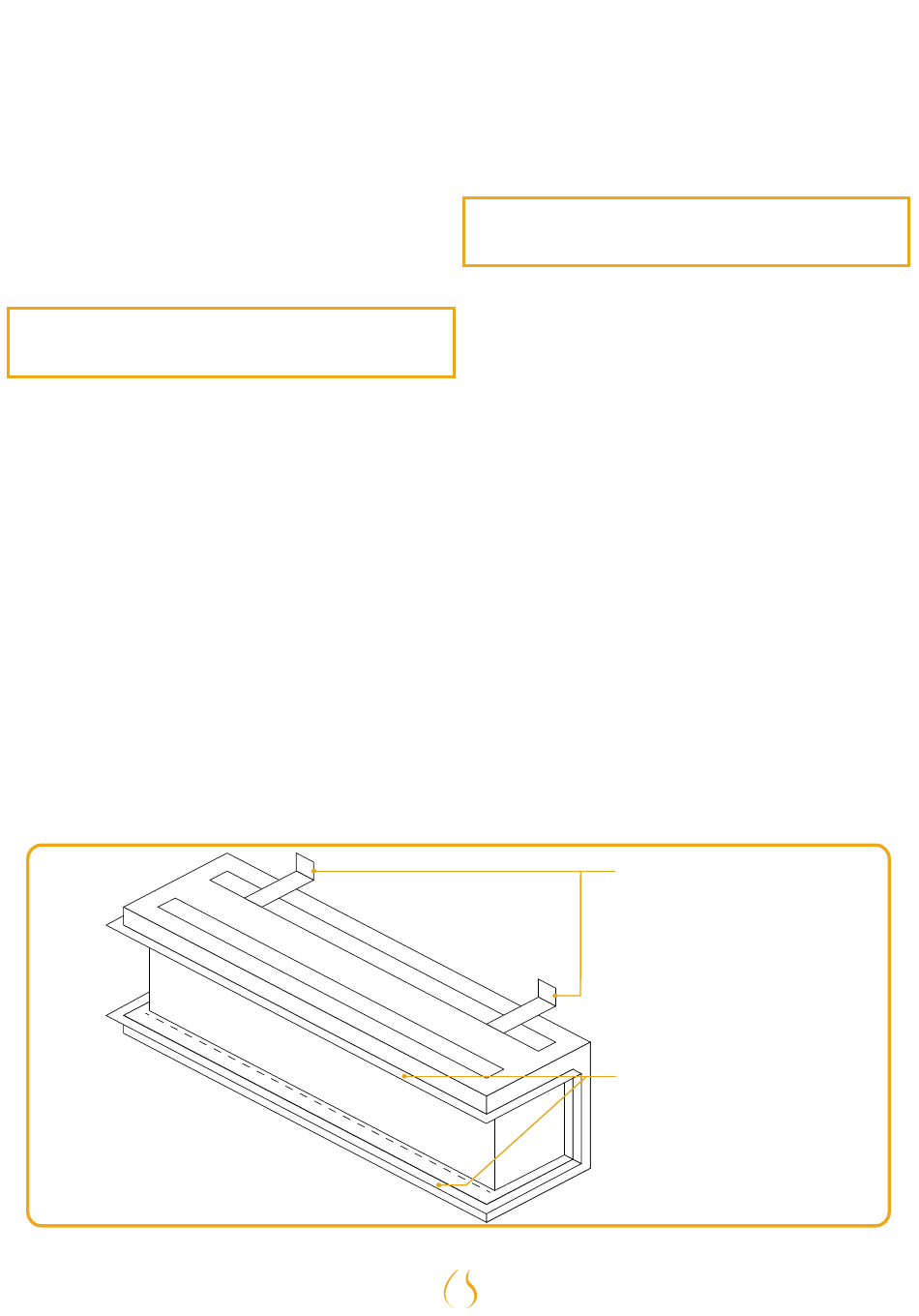

Wandhalterungen
Abb. 8.1
Wandhalterungen und Kachelanschlagwinkel
9
Kachelanschlagwinkel
