Stückliste - Element4 Ambiance-E Installationsanleitung

9
14 7
11
Abb. 8.3
I N S T A L L A T I O N S A N L E I T U N G |
1 2
5 8
12
Seitenansicht der Teile
Kapitel 8
10 1
6 7
8�2 STÜCKLISTE
Stellen Sie sicher, dass die folgenden Teile im Lieferumfang enthalten
sind.
Art. Beschreibung
1 Seitenglas
2 Frontscheibe
3 Kachelanschlag (3 Stück links, 3 Stück
rechts)
4 Hauptgehäuse
5 Frontglashalteblech
6 Bodenhalter vorne
7 Halterungen für Bodenhalterung an der
Vorderseite
8 Brennstoff bett
9 Seitenhalter oben (innen)
10 (Innere) Halterungen für die seitliche
Glashalterung
11 Befestigungselemente aus
12 Gips Seitenteilbefestigungen
13 Blechabdeckung rechts
14 Blechabdeckung links
1 0
3

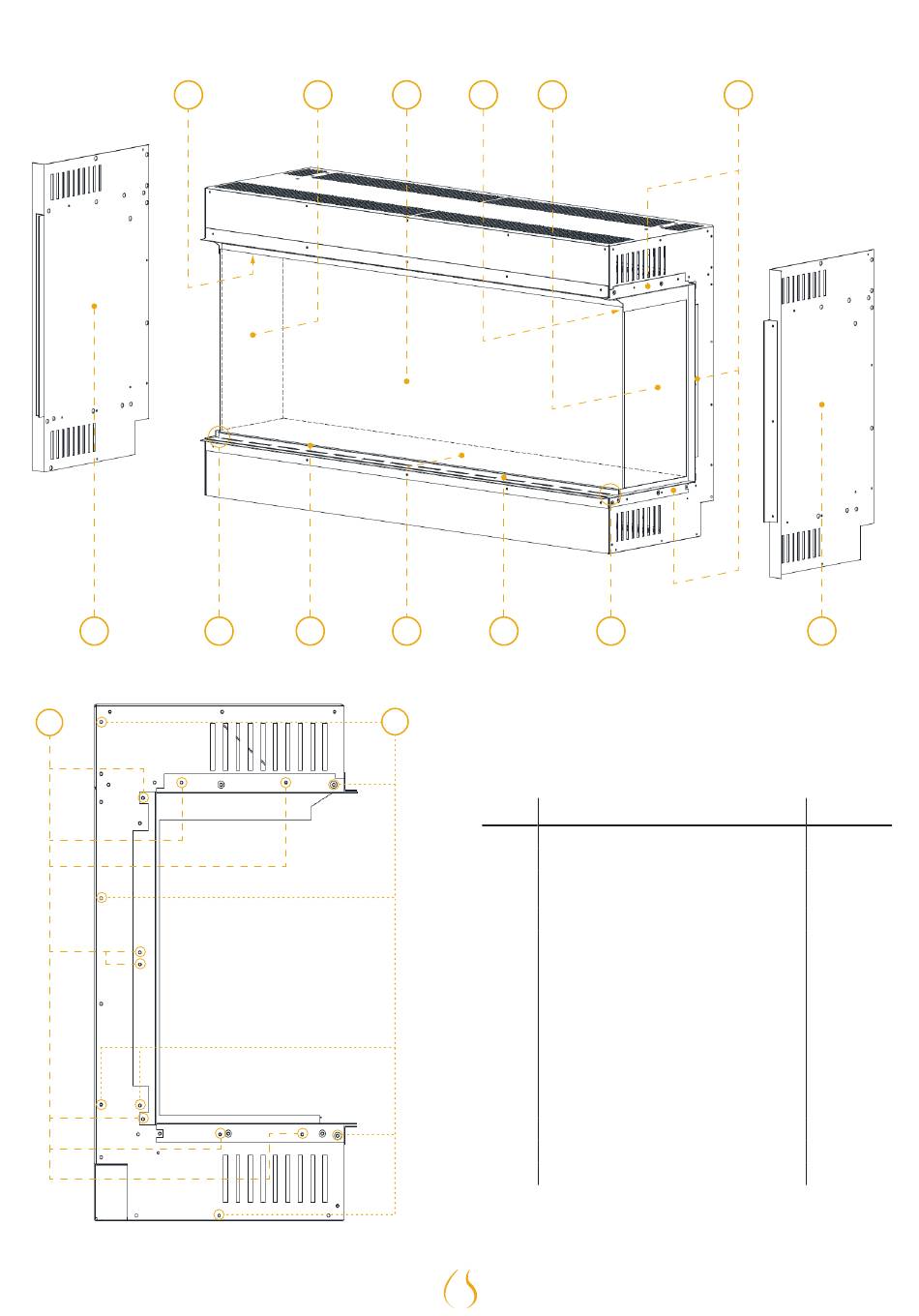

Abb. 8.2
Teile des one-box systems
13
Menge
2 St
1 St
2 x 3 St
1 St
1 St
1 St
2 St
1 St
2 St
4 St
2 x 8 St
2 x 8 St
1 St
1 St
