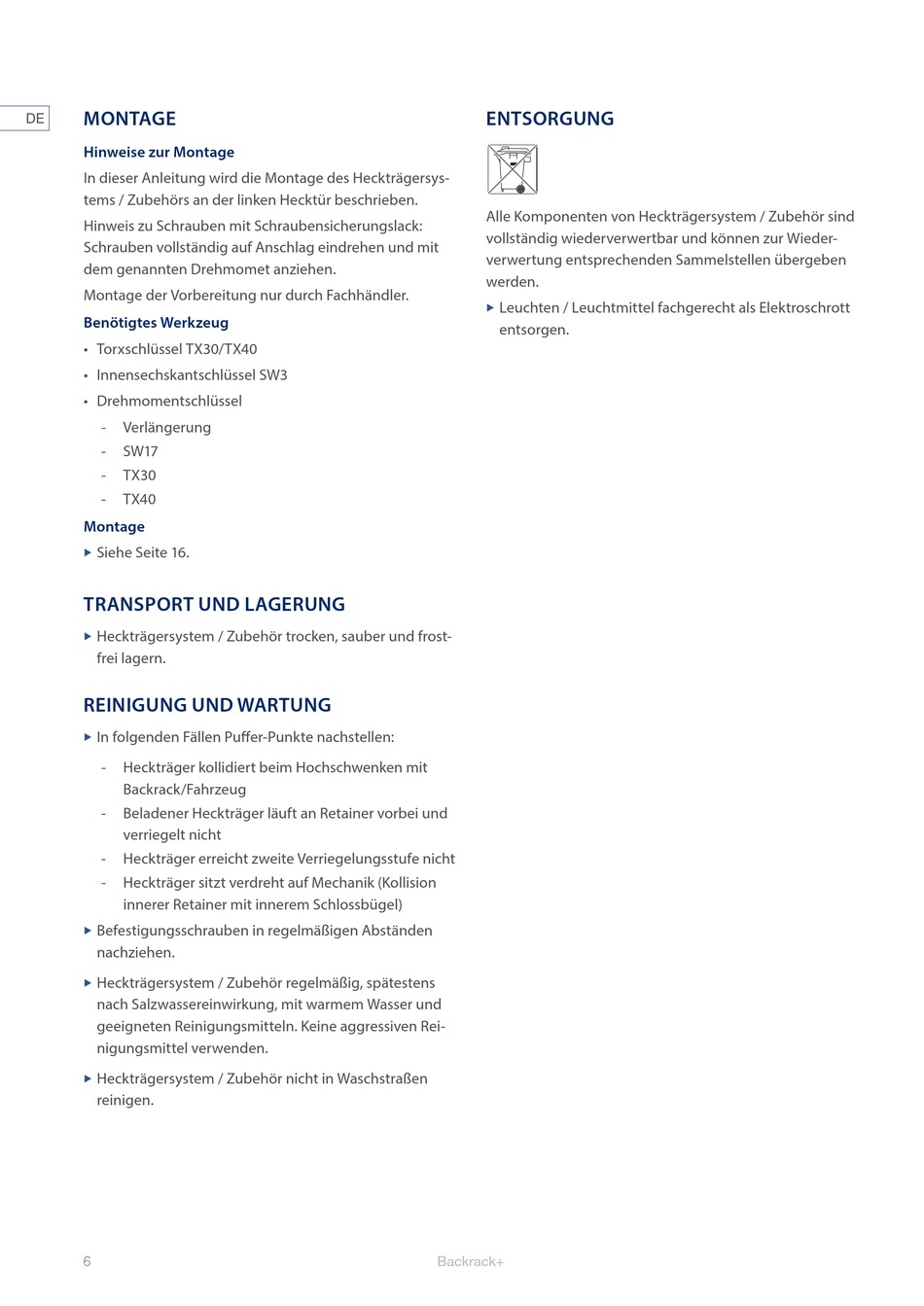

MONTAGE

DE
Hinweise zur Montage
In dieser Anleitung wird die Montage des Heckträgersys-
tems / Zubehörs an der linken Hecktür beschrieben.
Hinweis zu Schrauben mit Schraubensicherungslack:
Schrauben vollständig auf Anschlag eindrehen und mit
dem genannten Drehmomet anziehen.
Montage der Vorbereitung nur durch Fachhändler.
Benötigtes Werkzeug
• Torxschlüssel TX30/TX40
• Innensechskantschlüssel SW3
• Drehmomentschlüssel
- Verlängerung
- SW17
- TX30
- TX40
Montage
Siehe Seite 16.
X

TRANSPORT UND LAGERUNG

Heckträgersystem / Zubehör trocken, sauber und frost-
X
frei lagern.

REINIGUNG UND WARTUNG

In folgenden Fällen Puffer-Punkte nachstellen:
X
- Heckträger kollidiert beim Hochschwenken mit
Backrack/Fahrzeug
- Beladener Heckträger läuft an Retainer vorbei und
verriegelt nicht
- Heckträger erreicht zweite Verriegelungsstufe nicht
- Heckträger sitzt verdreht auf Mechanik (Kollision
innerer Retainer mit innerem Schlossbügel)
Befestigungsschrauben in regelmäßigen Abständen
X
nachziehen.
Heckträgersystem / Zubehör regelmäßig, spätestens
X
nach Salzwassereinwirkung, mit warmem Wasser und
geeigneten Reinigungsmitteln. Keine aggressiven Rei-
nigungsmittel verwenden.
Heckträgersystem / Zubehör nicht in Waschstraßen
X
reinigen.
6

ENTSORGUNG

Alle Komponenten von Heckträgersystem / Zubehör sind
vollständig wiederverwertbar und können zur Wieder-
verwertung entsprechenden Sammelstellen übergeben
werden.
Leuchten / Leuchtmittel fachgerecht als Elektroschrott
X
entsorgen.
