3n eingeschaltet ist. Der Administrator kann damit festlegen ob Benutzer ohne Administratorrechte die
Justage durchführen dürfen.

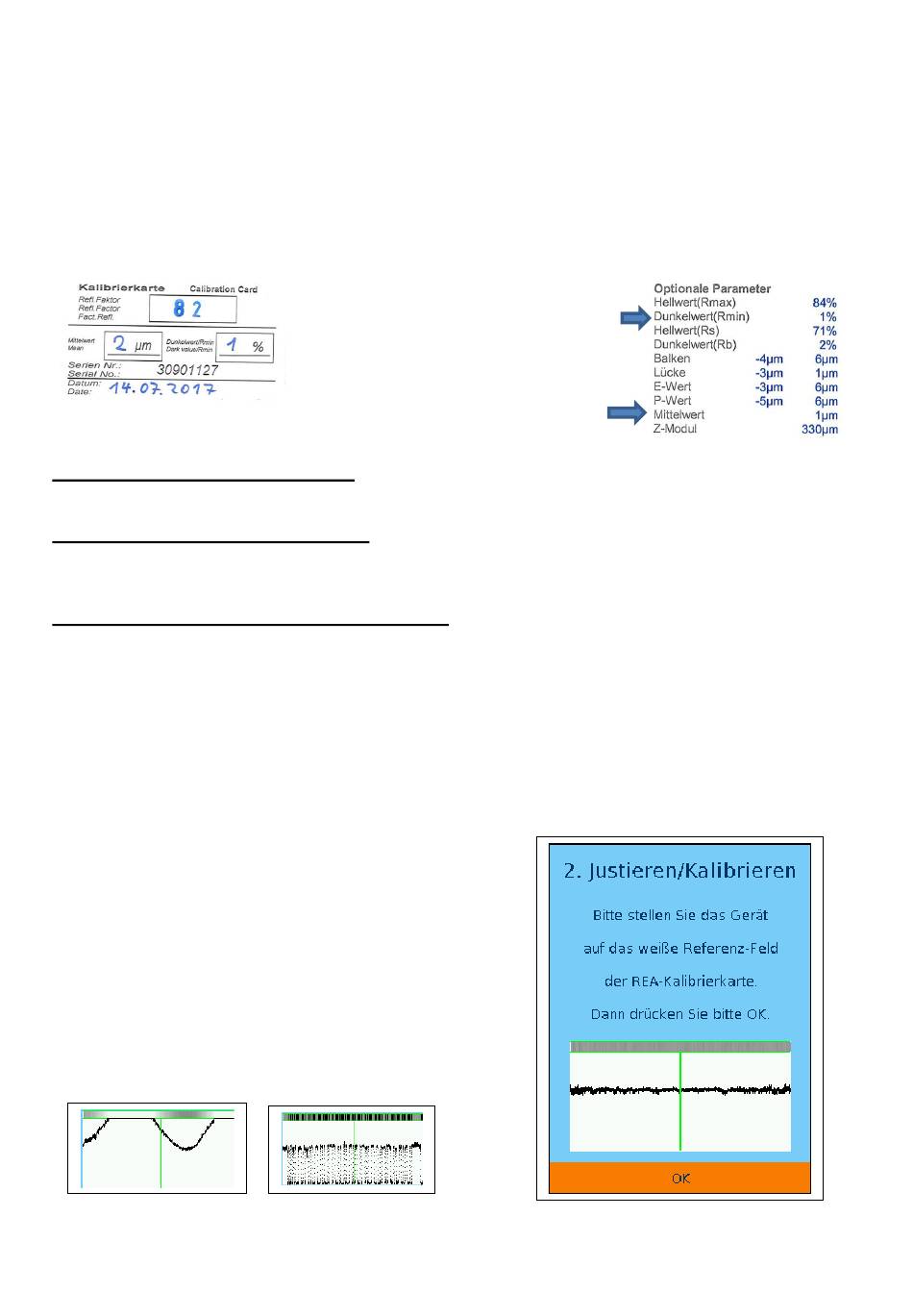

Bevor mit der Justage fortgefahren wird müssen die Werte von der Kalibrierkarte eingetragen werden.
Jede Karte ist individuell vermessen worden daher hat jede Karte eigene Werte. Die Werte sind ähnlich
aber nicht identisch. Auf der oben gezeigten Justage- und Kalibrierkarte befindet sich ein Etikett mit
den Werten.
Reflexionsfaktor Hellwert (70 ... 95).
In das Feld wird der entsprechende Wert von der Kalibrier- und Justagekarte eingetragen (hier 82).
Reflexionsfaktor Dunkelwert (1 ... 50)
In das Feld wird der entsprechende Wert von der Kalibrier- und Justagekarte eingetragen (hier 1%)
Auf dem Referenzprüfbericht ist dies der Wert „Rmin".
Mittelwert aus Referenzprüfbericht (-50 ... +50)
In das Feld wird der entsprechende Wert von der Kalibrier- und Justagekarte eingetragen (hier 1µm)
Auf dem Referenzprüfbericht ist dies der Wert „Mittelwert".
Die Angabe Firmenjustierung zeigt an wann zuletzt beim Hersteller die Grundjustage durchgeführt
wurde. Im Extremfall ist dies immer das Herstelldatum des REA ScanCheck 3. Die Grundjustage muss
nur dann erneuert werden wenn die Kalibrierung trotz neuer Justage und Gerätegereinigung
fehlschlägt. Ein Fehlschlag kann auch durch beschädigte Kalibrierkarten hervorgerufen werden. Die
Karte muss daher zuverlässig in einem einwandfreien Zustand sein.
Die Angaben „Letzte Hellwert-Just..", „Letzte Metrik-Just.:" und „Letzte Metrik-Feinjust.:" geben wann
der Nutzer des ScanCheck 3n den Justagevorgang zum
letzten Mal durchgeführt hat. Diese Angaben erscheinen
auch auf jedem Prüfbericht.
Die Angaben werden mit der <STORE> Taste oder
Navigation auf <OK> und der Taste <OK ENTER>
übernommen (ESC bricht ab). Es erscheint die
Aufforderung das REA ScanCheck 3n korrekt auf die
Kalibrierkarte zu stellen.
Wenn die Position korrekt ist erscheint im Bild (im weißen
Feld) eine in etwa waagerechte Linie.
Wenn das weiße Feld etwas anderes zeigt (siehe Bilder oben) kann das folgende Ursachen haben:
Bedienungsanleitung
REA ScanCheck 3n
REA V 1.0 26.6.2017
Bei älteren Karten wird nur der
Reflexionsfaktor auf der Karte angeben.
In diesem Fall muss der Mittelwert und
der Dunkelwert von dem gestempelten
Referenzprüfbericht abgelesen werden.
(Siehe Kapitel)
Seite 5 / 14
