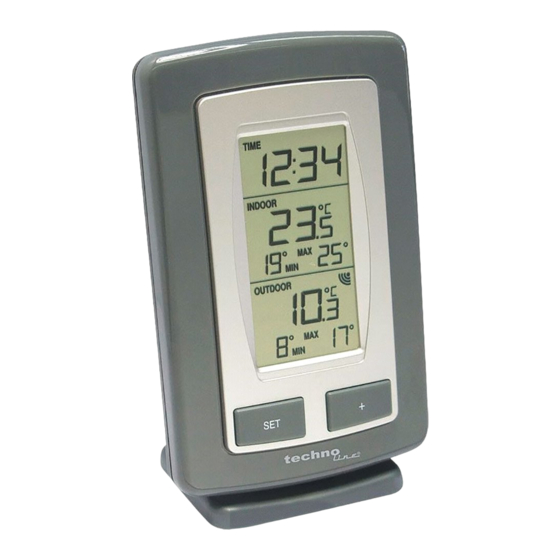

DRAHTLOSE 868 MHz-TEMPERATURSTATION
Bedienungsanleitung
EINFÜHRUNG:
Herzlichen Glückwunsch zum Erwerb dieser Temperaturstation mit drahtloser 868 MHz-
Fernübertragung der Außentemperatur und der Anzeige von Raumtemperatur. Mit seinen
leicht
bedienbaren Funktionstasten eignet sich dieses innovative Produkt ideal für den
Einsatz in Heim und Büro.
MERKMALE:
Die Temperaturstation
Aufhängeöse
LCD-Anzeige
Batteriefachdeckel
Funktionstasten
Klappständer
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Techno Line WS 9245
Inhaltszusammenfassung für Techno Line WS 9245
- Seite 1 DRAHTLOSE 868 MHz-TEMPERATURSTATION Bedienungsanleitung EINFÜHRUNG: Herzlichen Glückwunsch zum Erwerb dieser Temperaturstation mit drahtloser 868 MHz- Fernübertragung der Außentemperatur und der Anzeige von Raumtemperatur. Mit seinen leicht bedienbaren Funktionstasten eignet sich dieses innovative Produkt ideal für den Einsatz in Heim und Büro. MERKMALE: Die Temperaturstation Aufhängeöse...
- Seite 2 Zeitanzeige mit manueller Einstelloption 24-Stunden-Zeitanzeigeformat Temperaturanzeige in Celsius (°C) Raum- und Außentemperaturanzeige mit Speicherung von deren Minimal- und Maximalwerten Drahlose Fernübertragung per 868 MHz-Signal Signalempfangsintervalle 8 Sekunden Batterietiefstandsanzeige Wandmontage oder Tischaufstellung (Klappständer) Der Außentemperatursender Fernübertragung der Außentemperatur zur Temperaturstation per 868 MHz.-Signal Spritzwassergeschütztes Gehäuse Wandmontage oder Tischaufstellung GRUNDEINSTELLUNG:...
- Seite 3 Legen Sie zuerst die Batterien in den Außentemperatursender ein (siehe “Installation und Austausch der Batterien im Außensender”). Legen Sie innerhalb von 30 Sekunden nach Aktivierung des Außensenders die Batterien in die Temperaturstation ein (siehe “Installation und Austausch der Batterien in der Temperaturstation”). Sind alle Batterien eingelegt, so werden alle Anzeigesegmente des LCD-Bildschirms kurz sichtbar.
-
Seite 4: Installation Und Austausch Der Batterien Der Temperaturstation
INSTALLATION UND AUSTAUSCH DER BATTERIEN DER TEMPERATURSTATION Die Temperaturstation arbeitet mit zwei 1,5 V-Batterien vom Typ Mignon AA, IEC LR6. Wird ein Batterietausch nötig, so erscheint auf dem LCD eine Batterietiefstandsanzeige. Zur Installation oder zum Austausch folgen Sie bitte den Schritten unten: Heben Sie den Batteriefachdeckel ab. - Seite 5 Hinweis: Im Falle eines Batteriewechsels bei einer der Einheiten muss bei allen Einheiten eine neue Grundeinstellung vorgenommen werden. Dies ist nötig, da der Außensender bei Inbetriebnahme einen Zufallssicherheitscode an die Temperaturstation sendet, der von dieser innerhalb der ersten drei Minuten empfangen und gespeichert werden muss. BATTERIEWECHSEL: Um optimale Funktion und Genauigkeit zu gewährleisten, wird empfohlen, die Batterien aller Geräteeinheiten regelmäßig zu erneuern (Batterielebensdauer siehe unter...
- Seite 6 SET-Taste + -Taste (Plus) SET-Taste (Einstellung) Drücken Sie die Taste für etwa 3 Sekunden zum Eintritt in die manuellen Einstellmodi + -Taste (Plus) Einstellung der Werte im manuellen Einstellmodus Drücken und Halten zur Rückstellung der gespeicherten minimalen und maximalen Außentemperaturwerte.
-
Seite 7: Lcd-Bildschirm Und Einstellungen
LCD-BILDSCHIRM UND EINSTELLUNGEN: Zeit Batterietiefstandsanzeige (Temperaturstation) Raumtemperatur in °C MIN/MAX- Raumtemperatur Batterietiefstandsanzeige (Außensender) Außensignal- Empfangssymbol* Außenemperatur in °C MIN/MAX- Außentemperatur * Wird das Sendesignal des Außensenders von der Temperaturstation erfolgreich empfangen, so wird das Außensignal-Empfangssymbol eingeschaltet (bei Fehlempfang erscheint kein Symbol auf dem LCD). Auf diese Weise erkennt der Anwender leicht, ob der letzte Empfang erfolgreich (Symbol EIN) oder erfolglos war (Symbol AUS). -
Seite 8: Manuelle Zeiteinstellung
MANUELLE ZEITEINSTELLUNG Einstellung der Uhr wie folgt: Minuten Stunden (blinkend) (blinkend) Drücken und halten Sie die Set Taste für ca. 3 Sekunden. Die Stundenstellen in der Zeitanzeigesektion beginnen zu blinken. Benützen Sie zur Einstellung der Stunden die + -Taste und drücken Sie dann die SET-Taste, um zur Minuteneinstellung zu gelangen. -
Seite 9: Aussentemperatur Und Gespeicherte Min/Max-Werte
Raumtemperatur Gespeicherter Gespeicherter MAX-Wert MIN-Wert Anmerkung: Die minimale gespeicherte Innentemperatur kann als geringster Wert –10°C betragen. Die Auflösung der MIN/MAX Speicherung beträgt 1°C. Die Auflösung der Innentemperatur beträgt 0,5ºC. AUSSENTEMPERATUR UND GESPEICHERTE MIN/MAX-WERTE Die Außentemperatur und deren gespeicherte MIN/MAX-Werte werden in der letzten Sektion des LCD-Bildschirms angezeigt. -
Seite 10: Batterietiefstandsanzeige
Anmerkung: Die Auflösung der MIN/MAX Speicherung beträgt 1°C Die Auflösung der Aussentemperatur beträgt 0,1ºC. RÜCKSTELLUNG DER GESPEICHERTEN MINIMALEN UND MAXIMALEN RAUM- UND AUSSENBEREICHSWERTE Drücken und halten Sie im normalen Anzeigemodus für 3 Sekunden die +-Taste. Dies wird die gespeicherten minimalen und maximalen Raum- und Außenbereichstemperaturen. - Seite 11 Der Abstand von Temperaturstation und Außensender zu Störquellen wie z. B. Computermonitoren oder Fernsehgeräten sollte mindestens 1,5 – 2 Meter betragen. Vermeiden Sie, die Geräteeinheiten direkt an oder in die Nähe von metallischen Türen oder Fensterrahmen zu platzieren. Die Benutzung anderer, auf derselben Frequenz (868 MHz) arbeitender Geräte wie z.
-
Seite 12: Platzierung Der Temperaturstation
PLATZIERUNG DER TEMPERATURSTATION: Die Temperaturstation wurde so konstruiert, dass freies Aufstellen oder Wandmontage möglich ist. Freie Aufstellung Mithilfe des ausklappbaren Aufstellers kann die Temperaturstation auf jeder beliebigen ebenen Fläche aufgestellt werden. Wandmontage wie folgt: Wählen Sie einen geschützten Montageort. Vermeiden Sie direkten Regen oder Sonnenschein. -
Seite 13: Platzierung Des Aussentemperatursenders
Loslassen sicher am Schraubenkopf einrastet. PLATZIERUNG DES AUSSENTEMPERATURSENDERS: Der Außensender ist mit einer Konsole ausgerüstet, die mithilfe zweier mitgelieferter Schrauben an die Wand montiert werden kann. Mithilfe der an der Unterseite des Außensenders fixierbaren Konsole kann dieser auch auf jeder ebenen Fläche aufgestellt werden. Wandmontage wie folgt: Befestigen Sie die Konsole mithilfe von Schrauben und Dübeln an der gewünschten Stelle an der Wand. -
Seite 14: Pflege Und Instandhaltung
PFLEGE UND INSTANDHALTUNG: Extreme Temperaturen, Vibrationen und Schockbelastungen sollten vermieden werden, da dies zu Beschädigungen der Geräte und falschen Vorhersagen und Abgaben führen kann. Es sollten Vorkehrungen zum Umgang mit Batterien getroffen werden. Verletzungen, Verbrennungen oder Sachschäden können auftreten, wenn die Batterien in Kontakt mit leitendem Material, Hitze, korrosiven Materialien oder Sprengmitteln kommen. -
Seite 15: Technische Daten
Berühren Sie nie einen freiliegenden elektronischen Schaltkreis eines Gerätes. Es besteht hier die hohe Gefahr eines elektrischen Schlages. Setzen Sie die Geräte keinen extremen und plötzlichen Temperaturschwankungen aus. Dies kann zu schnelle Wechsel der Anzeigenangaben und damit zur Beeinträchtigung der Messwertgenauigkeit führen. TECHNISCHE DATEN: Temperaturmessbereich: Innenraum... -
Seite 16: Haftungsausschluss
Abmessungen (L x B x H) Temperaturstation 79,8 x 29 x 127mm Außentemperatursender 32,4 x 14,1 x 86,5mm HAFTUNGSAUSSCHLUSS: Elektrischer und elektronischer Abfall enthält gefährliche Substanzen. Entsorgung von solchem Abfall in der freien Natur oder auf nicht autorisierten Deponien schädigt die Umwelt in hohem Maße. Bitte kontaktieren Sie Ihre lokalen oder regionalen Verwaltungsstellen zum Erhalt der Adressen autorisierter Deponien oder Wertstoffhöfe mit selektiver Abfalltrennung. - Seite 17 Der Hersteller oder Lieferant übernimmt keine Verantwortung für ungenaue Anzeigen oder Konsequenzen, die aus ungenauen Anzeigen resultieren sollten. Dieses Produkt wurde nur für den Hausgebrauch und nur als Indikator von Temperatur und anderen Wetterdaten entwickelt. Dieses Produkt darf nicht für medizinische Zwecke oder für die Information der Öffentlichkeit verwendet werden.
