DRAHTLOSE 433 MHz-TEMPERATURSTATION
Betriebsanleitung
EINFÜHRUNG:
Herzlichen Glückwunsch zum Erwerb dieser innovativen, ferngesteuerten
433MHz-Temperaturstation, die Ihnen ständig die genaue Zeit, die
aktuelle Raum- sowie bis zu drei Aussentemperaturen anzeigt. Lesen Sie
bitte für optimale Ausnützung aller ihrer Vorzüge diese Betriebsanleitung
aufmerksam durch.
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Techno Line WS 9117
Inhaltszusammenfassung für Techno Line WS 9117
- Seite 1 DRAHTLOSE 433 MHz-TEMPERATURSTATION Betriebsanleitung EINFÜHRUNG: Herzlichen Glückwunsch zum Erwerb dieser innovativen, ferngesteuerten 433MHz-Temperaturstation, die Ihnen ständig die genaue Zeit, die aktuelle Raum- sowie bis zu drei Aussentemperaturen anzeigt. Lesen Sie bitte für optimale Ausnützung aller ihrer Vorzüge diese Betriebsanleitung aufmerksam durch.
-
Seite 2: Ferngesteuerte Temperaturstation

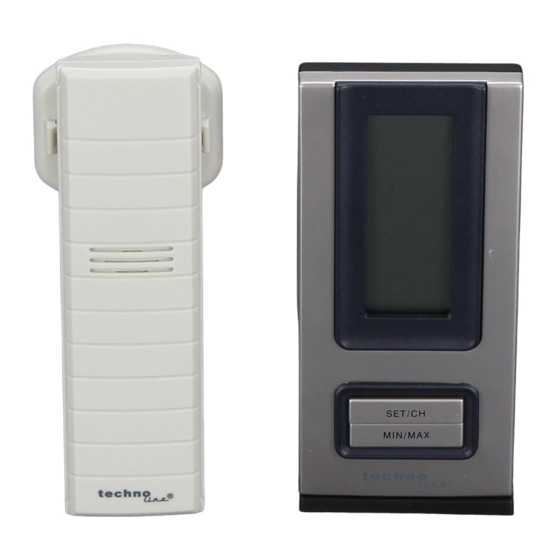

FERNGESTEUERTE TEMPERATURSTATION Aufhängeöse Batteriefach- abdeckung SET/CH -Taste MIN/MAX -Taste Abnehmbarer Tischständer... -
Seite 3: Aussentemperatursender
AUSSENTEMPERATURSENDER Halte... - Seite 4 MERKMALE: • LCD-Uhr mit 12- oder 24-Stundenanzeige. • Raum- oder Aussentemperaturanzeige in Grad Celsius (°C) oder Grad Fahrenheit (°F). • Empfängt bis zu drei Aussentemperatursender. • Anzeige der aktuellen Raum- und Aussentemperatur mit Speicherung der Minimal- und Maximalwerte sowie der Zeit des Eintritts (nur für die Aussentemperatur).
- Seite 5 BATTERIEWECHSEL: Es wird empfohlen, alle Batterien mindestens einmal jährlich auszuwechseln, um eine optimale Funktion der Einheiten zu gewährleisten. Verwenden Sie nur Batterien des vorgeschriebenen Typs. Bitte beteiligen Sie sich am aktiven Umweltschutz und entsorgen Sie Altbatterien nur bei den dafür vorgesehenen Sammelstellen.
- Seite 6 GRUNDEINSTELLUNG: Bitte befolgen Sie die hier beschriebene Prozedur, um sicher zu stellen, dass Ihre Ferngesteuerte Temperaturstation korrekt mit dem/den Aussentemperatursender(n) zusammen arbeitet: Batteriefachdeckel Batteriefach Batteriefach Batteriefachdeckel...
- Seite 7 Entfernen Sie den Batteriefachdeckel auf der Geräterückseite wie oben gezeigt. Setzen Sie unter Beachtung der korrekten Polarität zwei 1,5V- Batterien vom Typ AAA, IEC LR3 in das Batteriefach und schließen Sie den Deckel wieder (alle Segmente des LCD-Bildschirms werden kurz aufleuchten). Öffnen Sie jetzt des Batteriefach des Aussentemperatursenders wie oben gezeigt.
- Seite 8 Sind Sie im Besitz zusätzlicher Aussentemperatursender, so warten Sie, bis die Aussentemperatur des vorherigen Senders empfangen wurde. Aktivieren Sie dann den/die nächsten Sender, in dem Sie jeweils die obigen Schritte 3 und 4 wiederholen. Stellen Sie sicher, dass zwischen dem Empfang des letzten Temperatursenders und der Grundeinstellung des folgenden Senders mindestens 10 Sekunden vergehen.
- Seite 9 Aussentemperatursender an die gewünschten Stellen platziert werden (siehe Platzierung weiter unten). Hinweis: Sollte das Einsetzen der Batterien in den/die Aussentemperatursender länger als 2½ Minuten nach Einsetzen der Batterien in die Ferngesteuerte Temperaturstation in Anspruch nehmen, so ist mit Empfangsproblemen der Aussentemperatur zu rechnen. Wird die Temperatur nicht korrekt empfangen, so beachten Sie bitte den Punkt 433MHz-Empfangstest weiter unten, bevor Sie eine Neueinstellung der Geräte vornehmen (siehe Neueinstellung weiter unten).
-
Seite 10: Lcd-Bildschirm
Sollten die Batterien in einem der Geräte gewechselt werden müssen, so sind alle Geräteteile entsprechend der Prozedur im Punkt Grundeinstellung neu einzustellen. Dies ist notwendig, da der Aussentemperatursender bei der Grundeinstellung der Ferngesteuerten Temperaturstation einen Sicherheitscode zuordnet, der von dieser innerhalb der ersten 2½... - Seite 11 Zeit “-;--” Raum- und Aussentemperatur in Grad Celsius (°C) oder Grad Fahrenheit (°F).
- Seite 12 Zeit Raumtemperatur ºC od er°F Aussentemperat ur in ºC oder °F Aussensender-Signal Sender-Identifi kations- nummer...
-
Seite 13: Oder 24-Stunden-Einstellung
12- ODER 24-STUNDEN-EINSTELLUNG: Nachdem die Batterien eingesetzt sind, ist der Zeitanzeigemodus wie folgt einzustellen: Drücken und halten Sie die “SET/CH”-Taste für etwa 3 Sekunden, um in den Einstellmodus (SET) einzutreten. Auf dem LCD wird entweder “: 12h” oder “: 24h” angezeigt. Bei “: 12”... -
Seite 14: Einstellung Grad Celsius Oder Grad Fahrenheit
Ist der gewünschte Modus ausgewählt, so drücken Sie zur Bestätigung die “SET/CH”-Taste ein weiteres mal. Sie erreichen damit den Modus Einstellung Grad Celsius oder Grad Fahrenheit. EINSTELLUNG GRAD CELSIUS ODER GRAD FAHRENHEIT: Folgend dem Modus 12- oder 24-Stunden-Einstellung: Auf dem LCD wird entweder “°C” oder “°F” angezeigt. Bei “°C” ist die aktuelle Temperaturanzeige auf den Grad Celsius-, bei “°F”... - Seite 15 Um zwischen diesen beiden Anzeigemodi zu wechseln, drücken Sie einfach die “MIN/MAX”-Taste. Drücken Sie zur Bestätigung die “SET/CH”-Taste. Sie erreichen damit den Modus Zeiteinstellung. ZEITEINSTELLUNG: Folgend dem Modus Einstellung Grad Celsius oder Grad Fahrenheit: Die Stundenstellen in der Zeitanzeige-Sektion beginnen zu blinken. Stellen Sie unter Benützung der “MIN/MAX”-Taste die Stunden auf die aktuelle Zeit und drücken Sie dann die “SET/CH”-Taste.
- Seite 16 Stellen Sie, wieder unter Benützung der “MIN/MAX”-Taste, die Minuten auf die aktuelle Zeit (wird die Taste gedrückt gehalten, so werden sich die Ziffern in Schritten von 5 erhöhen) und verlassen Sie dann durch Drücken der “SET/CH”-Taste den Einstellmodus. Ihre Ferngesteuerte Temperaturstation ist damit voll betriebsbereit. BETRIEB DER FERNGESTEUERTEN TEMPERATURSTATION : RAUMTEMPERATURANZEIGE:...
- Seite 17 Temperaturstation eingebaute Temperatursensor beginnt nach Einsetzen der Batterien automatisch mit der Messung der Raumtemperatur.
-
Seite 18: Anzeige Der Gespeicherten Minimalen Und Maximalen Raumtemperaturwerte
ANZEIGE DER GESPEICHERTEN MINIMALEN UND MAXIMALEN RAUMTEMPERATURWERTE: Max-symbol Min-symbol... -
Seite 19: Aussentemperaturanzeige
Beim Drücken der “MIN/MAX”-Taste wird die Anzeige der Raumtemperatur wechselweise zwischen der gespeicherten minimalen und maximalen sowie der aktuellen Raumtemperatur hin- und herschalten (dieser Wechsel gilt ebenso für die Aussentemperatur). Wird eine neue Höchst- oder Tiefsttemperatur erreicht, so wird diese automatisch die in der Ferngesteuerten Temperaturstation gespeicherten Werte überschreiben. - Seite 20 433MHz-Signals, nachdem die Batterien innerhalb von 2½ Minuten nach der Grundeinstellung (siehe Grundeinstellung oben) in den Aussentemperatursender eingesetzt worden sind. Hinweis: Sollte die Aussentemperatur nicht innerhalb von 2½ Minuten nach Einsetzen der Batterien in den Aussentemperatursender empfangen werden, so sehen Sie bitte Punkt 433MHz-Empfangstest weiter unten.
-
Seite 21: Anzeige Der Gespeicherten Minimalen Und Maximalen Aussentemperaturwerte
ANZEIGE DER GESPEICHERTEN MINIMALEN UND MAXIMALEN AUSSENTEMPERATURWERTE: Min-symbol Max-symbol... - Seite 22 Beim Drücken der “MIN/MAX”-Taste wird die Anzeige der Aussentemperatur wechselweise zwischen der gespeicherten minimalen und maximalen sowie der aktuellen Aussentemperatur hin- und herschalten. Gleichzeitig wird der Zeitpunkt des Eintritts der minimalen oder maximalen Temperaturwerte blinkend auf dem LCD angezeigt (gilt nur für die Aussentemperatur).
-
Seite 23: Rückstellung Der Gespeicherten Minimalen Und Maximalen Temperaturwerte
RÜCKSTELLUNG DER GESPEICHERTEN MINIMALEN UND MAXIMALEN TEMPERATURWERTE: Durch Drücken und Halten der “MIN/MAX”-Taste für etwa 3 Sekunden werden die gespeicherten minimalen und maximalen Raum- und Aussentemperaturwerte auf die aktuellen Werte der Raum- und Aussentemperatur zurück gestellt. Dies gilt nur für die aktuell auf dem LCD angezeigte Aussentemperatur. - Seite 24 ANZEIGE DER AUSSENTEMPERATUR 1, 2 UND 3: Wird mehr als ein Aussentemperatursender benützt und soll zwischen den Anzeigen der Temperatursender 1, 2 und 3 hin- und her geschaltet werden, so ist einfach die “SET/CH”-Taste zu drücken. Stammt die Messung vom Senders 1, so wird gleichzeitig in der Aussentemperatur- Sektion des LCD die Identifikationsnummer 1 angezeigt.
-
Seite 25: 433Mhz-Empfangstest
433MHZ-EMPFANGSTEST: Bei normalen Umgebungsbedingungen (in sicherer Entfernung von Störquellen wie z.B. Fernsehgeräten) wird die Aussentemperatur gewöhnlich innerhalb von 2½ Minuten empfangen. Wird die Aussentemperatur nicht innerhalb dieser Zeitspanne angezeigt, so prüfen Sie bitte folgendes: Die Entfernung der Geräteteile von Störquellen wie z.B. Computer- Monitoren oder Fernsehgeräten sollte mindestens 1,5 –... - Seite 26 Vermeiden Sie, die Geräteteile direkt an oder in die Nähe von metallischen Türen, Fensterrahmen oder sonstigen Metallkonstruktionen zu platzieren. Die Benutzung anderer, auf der selben Frequenz (433MHz) arbeitender Geräte wie z.B. Kopfhörer oder Lautsprecher kann die korrekte Signalübertragung verhindern. Störungen des Empfangs können auch von Nachbarn verursacht werden, die auf der selben Frequenz (433MHz) arbeitende elektrische Geräte betreiben.
- Seite 27 Innerhalb von Stahlbetonbauten (Kellern, Hochhäusern) kann das 433MHz-Signal abgeschwächt sein (Platzierung in der Nähe von Metallrahmen oder -konstruktionen vermeiden). Die Übertragung kann auch dadurch beeinflusst werden, dass die Geräteteile extremen Temperaturen ausgesetzt sind. Ist z.B. das Wetter über eine längere Zeitdauer extrem kalt (unter -25°C), so kann das Übertragungssignal abgeschwächt sein (Bitte bei der Platzierung der Temperatursender beachten).
- Seite 28 Geräteteile vorzunehmen (siehe Neueinstellung der Ferngesteuerten Temperaturstation unten). NEUEINSTELLUNG DER FERNGESTEUERTEN TEMPERATURSTATION: Entfernen Sie die Batterien aus der Ferngesteuerten Temperaturstation und dem/den Aussentemperatursender(n). Warten Sie mindestens 30 Sekunden und wiederholen Sie dann die in Punkt Grundeinstellung oben vorgegebene Prozedur. Hinweis: Beachten Sie, dass bei einer Neueinstellung immer alle Geräteteile neu...
- Seite 29 einzustellen sind und die Batterien immer zuerst in die Temperaturstation und dann erst in den/die Aussentemperatursender einzusetzen sind. PLATZIERUNG: FERNGESTEUERTE TEMPERATURSTATION: Die Ferngesteuerte Temperaturstation wird komplett mit einem abnehmbaren Tischständer geliefert, so dass entweder Tischaufstellung oder Wandmontage möglich ist. Zur Wandmontage verfahren Sie wie folgt:...
- Seite 30 Drehen Sie eine Schraube in die gewünschte Wand und lassen Sie deren Kopf etwa 5mm von der Wand abstehen. Hängen Sie die Temperaturstation mit der auf der Geräterückseite befindlichen Aufhängeöse an diese Schraube. Hinweis: Stellen Sie sicher, das die Station vor dem Loslassen sicher in die Aufhängung einrastet.
- Seite 31 AUSSENTEMPERATURSENDER: Der Aussentemperatursender ist mit einem Halter ausgestattet, der mit drei mitgelieferten Schrauben oder doppelseitigem Klebeband an der Wand befestigt werden kann. Zur Schraubmontage beachten Sie bitte folgende Schritte: 1. Zur korrekten Platzierung der Bohrlöcher markieren Sie deren Position an der Wand mit einem Stift durch die Löcher des Halters.
- Seite 32 Der Aussentemperatursender wird einfach in den Wandhalter eingeklinkt. Beim Einsetzen und Entfernen des Senders sollten zur Sicherheit beide Geräteteile festgehalten werden. Der Lieferung des Wandhalters umfasst auch doppelseitiges Klebeband. An glatten Wänden kann dies für die Befestigung benutzt werden, so dass sich Bohrungen erübrigen.
-
Seite 33: Pflege Und Instandhaltung
vorzunehmen. Vor der endgültigen Montage soll sicher gestellt sein, dass sowohl die Platzierung des Aussentemperatursenders als auch der Ferngesteuerten Temperaturstation eine einwandfreie 433MHz- Signalübertragung erlaubt. PFLEGE UND INSTANDHALTUNG: • Extreme Temperatureinwirkungen, Vibrationen und Stossbelastungen sollten vermieden werden, da dies zu Beschädigungen der Geräte führen könnte. - Seite 34 schnellem Wechsel der Anzeigeangaben und damit zur Beeeinträchtigung der Genauigkeit der Messwerte führt. • Benützen Sie zur Reinigung von Anzeigen und Gehäusen nur ein weiches, leicht feuchtes Tuch. Keine lösenden oder scheuernden Reinigungsmittel verwenden. • Gerät nicht in Wasser tauchen. •...
- Seite 35 überprüfen lassen. Öffnen des Gehäuses sowie unsachgemäße Behandlung führen zum Erlöschen der Garantieansprüche. TECHNISCHE DATEN: Temperaturmessbereich Innenraum 0ºC bis +60ºC mit 0,1ºC Auflösung 32ºF bis +140ºF mit 0,2ºF Auflösung (Anzeige --.- ausserhalb dieses Bereichs) Aussenbereich : -29,9ºC bis +69,9ºC mit 0,1ºC Auflösung -21.8°F bis +157.2°F mit 0,2ºF Auflösung (Anzeige --.- ausserhalb dieses Bereichs)
- Seite 36 Temperatur-Prüfintervall Raumtemperatur Alle 10 Sekunden Temperaturstation (Aussenbereich) Temperaturempfang Zweimal in 10 Minuten Temperaturübertragung Eine Minute Sendefrequenz 433,92 MHz Sendebereich Bis zu 25 Meter (Im Freien, ohne störende Einflüsse) Spannungsversorgung: Temperaturstation 2 x 1,5V-Batterie AAA, IEC LR3 Aussensender 2 x 1,5V-Batterie AA, IEC LR6...
-
Seite 37: Haftungsausschluss
Batterielebensdauer Etwa 12 Monate (Alkali-Batterien empfohlen) Abmessungen (L x B x H): Temperaturstation 58 x 23 x 125 mm Aussensender 39 x 21 x 128 mm HAFTUNGSAUSSCHLUSS: • Elektrischer und elektronischer Abfall enthält schädliche Substanzen. Die Entsorgung von Elektronikabfall in der freien Natur und/oder auf nicht genehmigten Schuttabladeplätzen zerstört nachhaltig die Umwelt. - Seite 38 • Zur Erlangung der Adressen legaler Schuttabladeplätze mit selektiver Abfallverwertung kontaktieren Sie bitte Ihre lokalen und/oder regionalen Verwaltungsbehörden. • Alle elektronischen Geräte müssen ab sofort dem Recycling zugeführt werden. Dazu muss jeder Anwender seinen aktiven Beitrag bei der Erfassung, dem Recycling und der Wiederverwendung von elektrischem oder elektronischem Abfall leisten.
- Seite 39 Geschenkverpackung und auf dem Produkt vermerkt, ist es für den Anwender höchst empfehlenswert, die “Bedienungsanleitung“ aufmerksam zu lesen. • Hersteller und Händler übernehmen keine Verantwortung für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben könnten. • Dieses Produkt ist nur für den Heimgebrauch als Temperaturindikator gedacht und liefert keine 100%-ige Genauigkeit.
- Seite 40 • Die technischen Daten dieses Gerätes können ohne vorherige Ankündigung geändert werden. • Dieses Gerät ist kein Spielzeug. Außerhalb der Reichweite von Kindern aufbewahren. • Diese Anleitung darf auch auszugsweise nicht ohne schriftliche Genehmigung durch den Hersteller vervielfältigt werden.
- Seite 41 R&TTE Directive 1999/5/EG Kurztext der Konformitätserklärung : Wir erklären hiermit, daß diese Funkanlage die wesentlichen Anforderungen der R&TTE Direktive 1999/5/EG erfüllt.
