6 Collegamenti
Prima di eseguire qualsiasi operazione
assicurarsi di togliere tensione al prodotto.
Non alimentare il kit con una tensione
diversa da quella indicata.
ATTENZIONE! La tipologia di cavo utilizzata
deve essere compatibile con l'impiego
previsto. Attenersi alle regole nazionali in
vigore riguardanti le installazioni elettriche.
Il cavo di terra deve essere più lungo degli
altri due di circa 10mm per prevenirne
il distacco accidentale a causa dello
stiramento.
Collegare la terra di sicurezza al relativo
morsetto del connettore di alimentazione.
Aprire la scatola svitando le viti.
Introdurre i cavi all'interno della scatola stagna
attraverso i pressacavi.
Collegare il morsetto J3 alla telecamera.
Collegare il morsetto di alimentazione J1 alla rete
elettrica.
J3

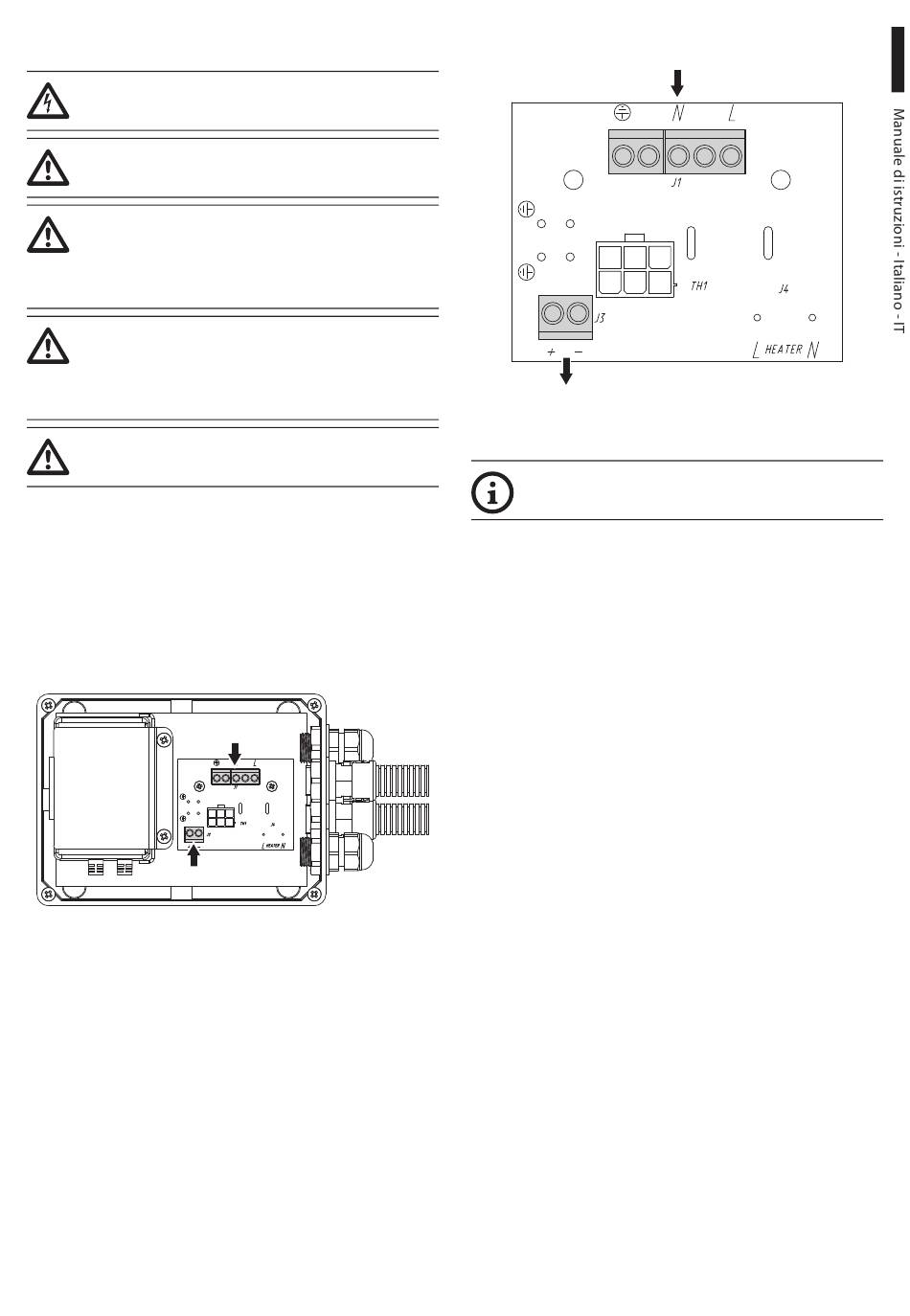

Fig. 1 Vista interna della scatola stagna
MNVKOHEGB_1702_IT
J1
V
OUT
Fig. 2 Scheda in dotazione
Sezione nominale dei cavi utilizzabili: da
0.5mm² fino a 2.5mm².
Chiudere la scatola.
V
IN
