6 Connexions
Sectionner l'alimentation avant de
procéder à toute opération.
Ne pas alimenter le kit avec une tension
autre que celle indiquée.
ATTENTION! Le type de câble utilisé
doit être compatible avec l'usage prévu.
Respectez les règles nationales en vigueur
en matière d'installations électriques.
Le câble de terre doit être plus long des
deux autres d'environ 10mm pour éviter
tout détachement accidentel.
Brancher la terre de sécurité à la
borne correspondante du connecteur
d'alimentation.
Ouvrir la boîte en desserrant les vis.
Introduisez les câbles dans le boîte étanche via les
presse-étoupes.
Brancher la borne J3 à la caméra.
Brancher la borne d'alimentation J1 au réseau
électrique.
J3

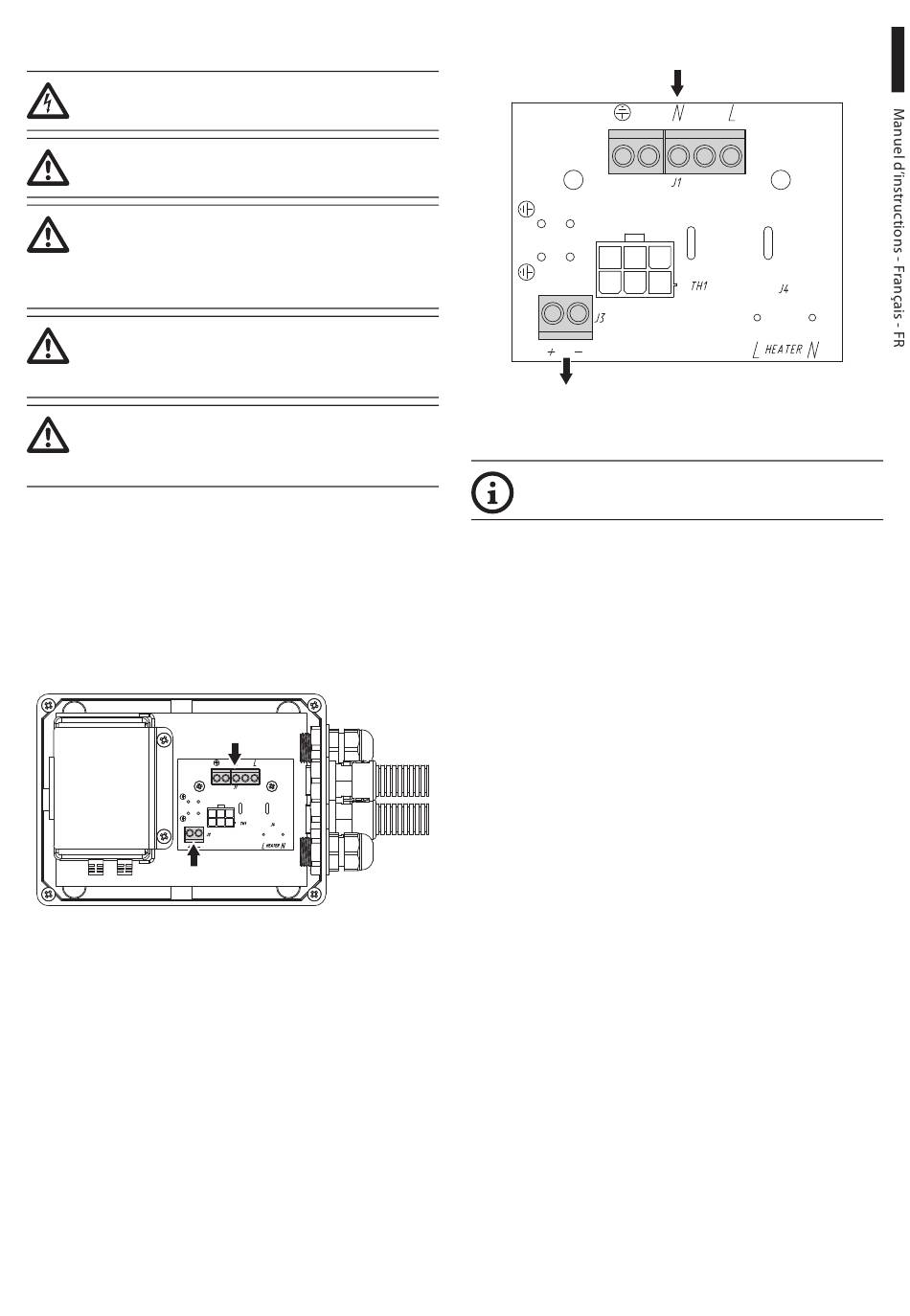

Fig. 1 Vue interne du boîtier étanche
MNVKOHEGB_1702_FR
J1
V
OUT
Fig. 2 Carte fournie
Section nominale des câbles utilisés: de
0.5mm² jusqu'à 2.5mm².
Fermer la boîte.
V
IN
