6 Подключения
Перед тем как приступить к выполнению
любых операций, убедитесь в том, что
источник питания отключен.
Не подавайте на комплект напряжение,
отличающееся от указанного.
ПРЕДУПРЕЖДЕНИЕ! Тип используемого
кабеля должен быть совместимым с
предполагаемым видом использования.
Соблюдайте действующие в вашей
стране правила, относящиеся к
электрическим установкам.
Кабель заземления должен быть
длиннее двух других кабелей примерно
на 10mm, чтобы предотвратить
его случайное отсоединение при
натягивании.
Подключите клемму защитного
заземления к соответствующему
разъему источника питания.
Откройте коробку, отвинтив винты.
Вставьте кабели внутри водонепроницаемого
ящику с помощью кабельных вводов.
Подсоедините клемму J3 к камере.
Подключить клемму питания J1 к электрической
сети.
J3

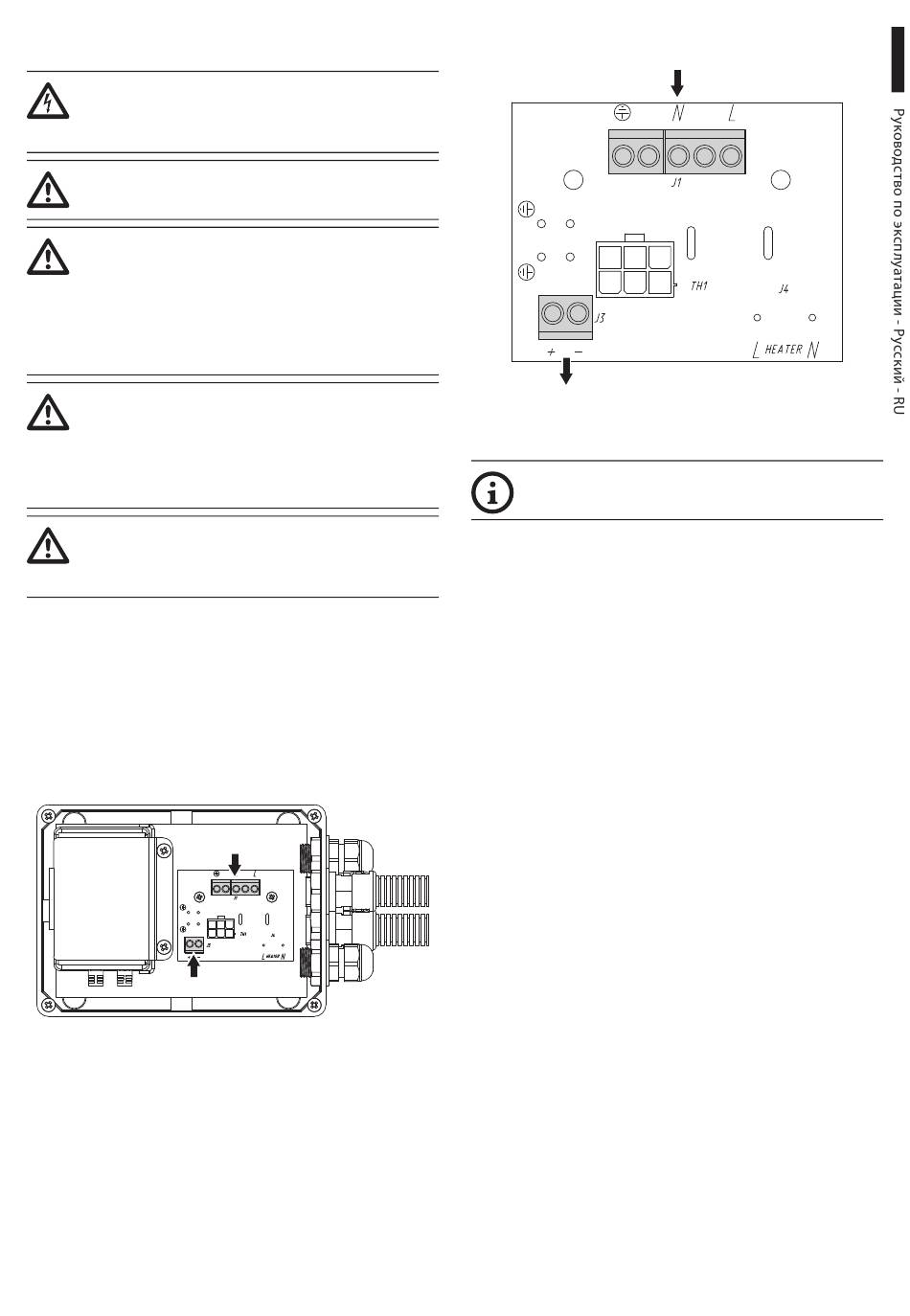

Рис. 1 Вид герметичного корпуса изнутри
MNVKOHEGB_1702_RU
J1
V
OUT
Рис. 2 Прилагаемый доска
Номинальное сечение используемых
кабелей: от 0.5mm² до 2.5mm².
Закрывать коробку.
V
IN
3
