6 Verbindungen
Unterbrechen Sie die Stromversorgung,
bevor die beschriebenen Arbeiten
durchgeführt werden.
Das Kit darf nicht mit einer Spannung
versorgt werden, die vom angegebenen
Wert abweicht.
ACHTUNG! Der verwendete Kabeltyp muss
mit dem vorgesehenen Einsatz kompatibel
sein. An die geltenden nationalen
Vorschriften in Bezug auf elektrische
Installationen halten.
Das Erdungskabel muss um etwa 10mm
länger sein, als die anderen beiden Kabel,
um das ungewollte Lösen durch Ziehen des
Kabels zu verhindern.
Den Erdungsschutzleiter an die zugehörige
Stromversorgungsklemme anschließen.
Die Dose wird geöffnet, indem man die Schrauben
löst.
Stecken Sie die Kabel innerhalb des abgedichteten
Box durch die Kabelverschraubungen.
Die Klemme J3 an die Kamera anschließen.
Anschließen Sie die Versorgungsklemme J1 an das
Stromnetz.
J3

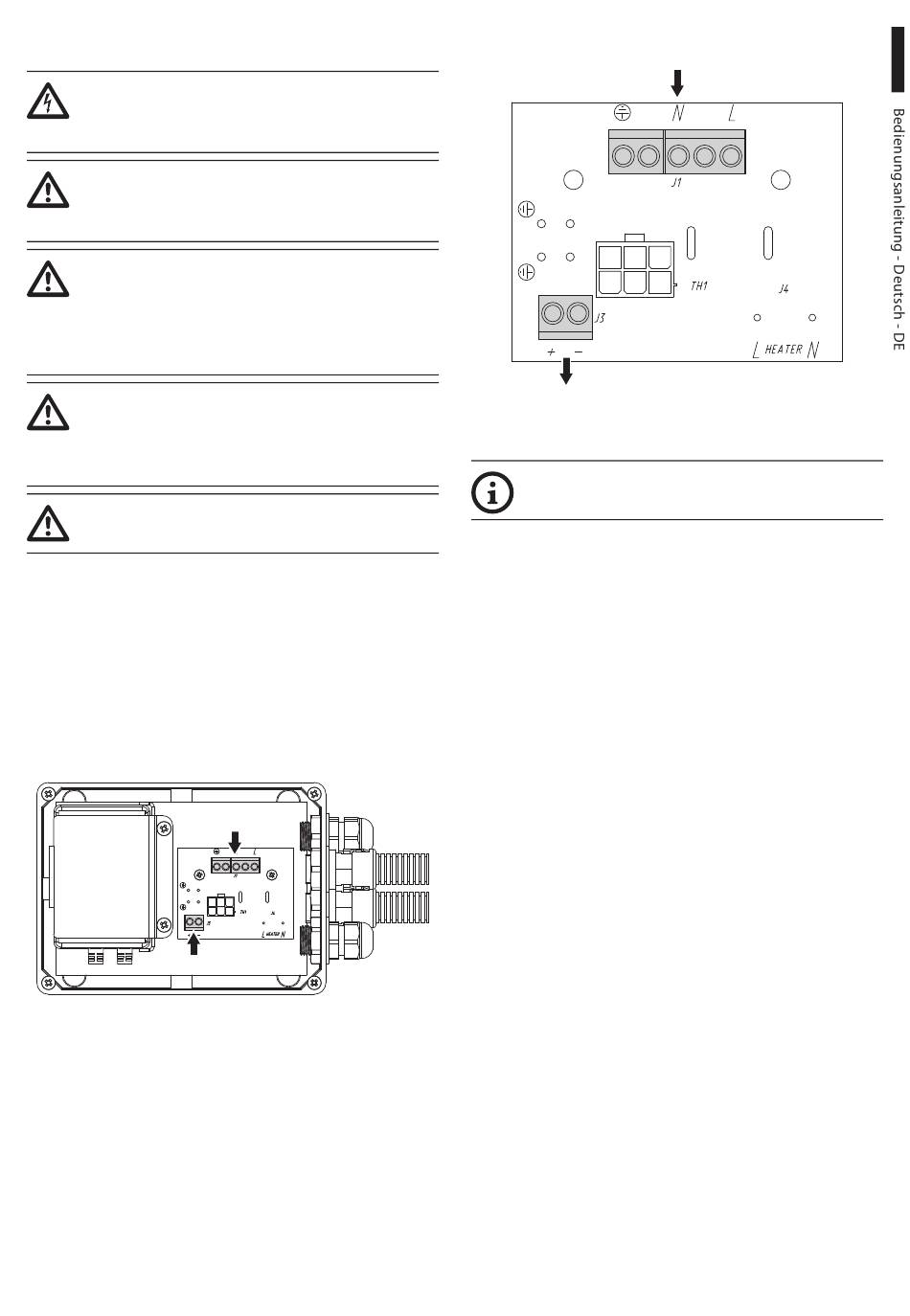

Abb. 1
Innenansicht des dichten Kastens
MNVKOHEGB_1702_DE
J1
V
OUT
Abb. 2 Die mitgelieferte Platine
Nennquerschnitt der verwendeten Kabel:
von 0.5mm² bis zu 2.5mm².
Dose schließen.
V
IN
3
