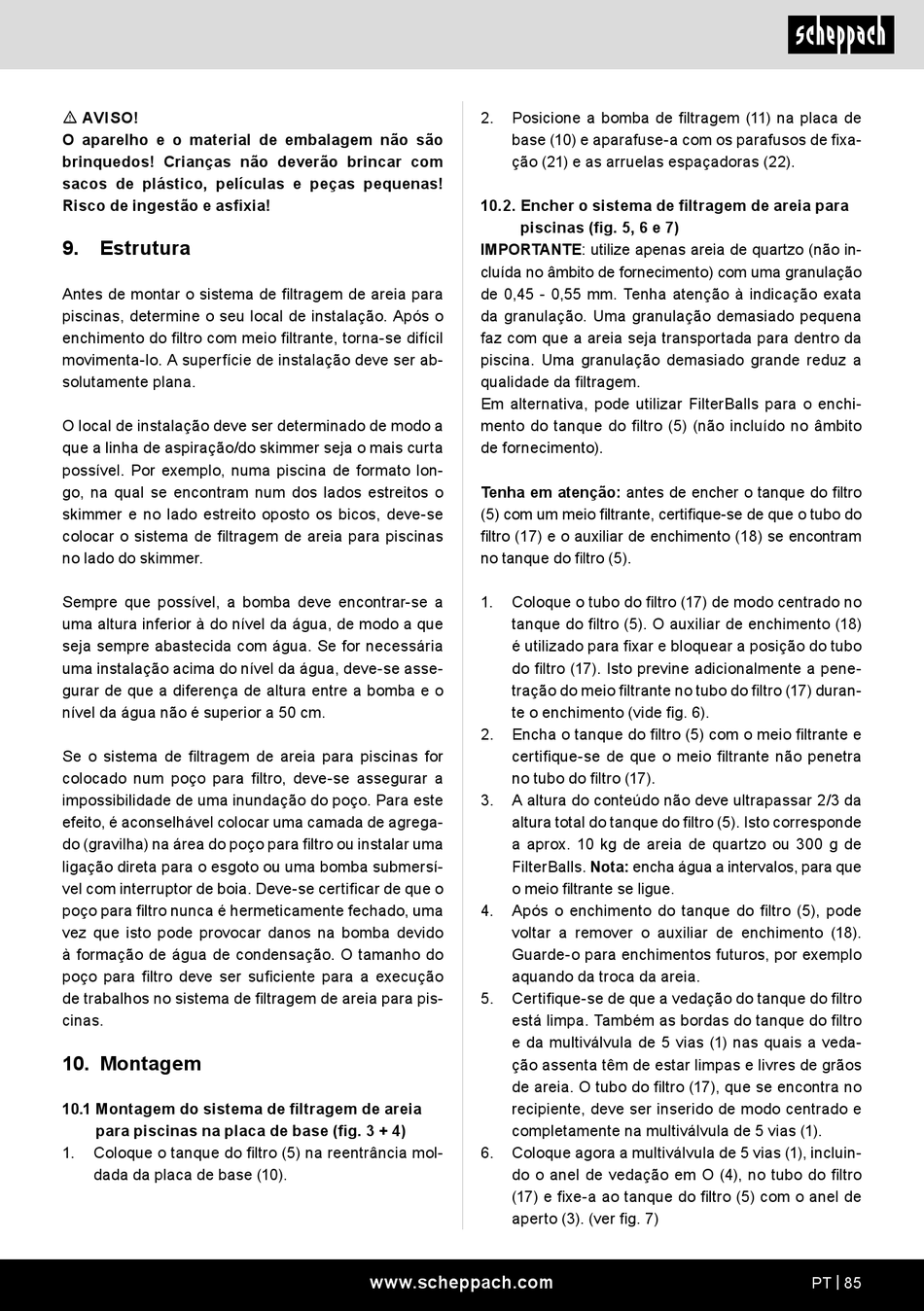

m AVISO!
O aparelho e o material de embalagem não são
brinquedos! Crianças não deverão brincar com
sacos de plástico, películas e peças pequenas!
Risco de ingestão e asfixia!
9.

Estrutura

Antes de montar o sistema de filtragem de areia para
piscinas, determine o seu local de instalação. Após o
enchimento do filtro com meio filtrante, torna-se difícil
movimenta-lo. A superfície de instalação deve ser ab-
solutamente plana.
O local de instalação deve ser determinado de modo a
que a linha de aspiração/do skimmer seja o mais curta
possível. Por exemplo, numa piscina de formato lon-
go, na qual se encontram num dos lados estreitos o
skimmer e no lado estreito oposto os bicos, deve-se
colocar o sistema de filtragem de areia para piscinas
no lado do skimmer.
Sempre que possível, a bomba deve encontrar-se a
uma altura inferior à do nível da água, de modo a que
seja sempre abastecida com água. Se for necessária
uma instalação acima do nível da água, deve-se asse-
gurar de que a diferença de altura entre a bomba e o
nível da água não é superior a 50 cm.
Se o sistema de filtragem de areia para piscinas for
colocado num poço para filtro, deve-se assegurar a
impossibilidade de uma inundação do poço. Para este
efeito, é aconselhável colocar uma camada de agrega-
do (gravilha) na área do poço para filtro ou instalar uma
ligação direta para o esgoto ou uma bomba submersí-
vel com interruptor de boia. Deve-se certificar de que o
poço para filtro nunca é hermeticamente fechado, uma
vez que isto pode provocar danos na bomba devido
à formação de água de condensação. O tamanho do
poço para filtro deve ser suficiente para a execução
de trabalhos no sistema de filtragem de areia para pis-
cinas.

10. Montagem

10.1 Montagem do sistema de filtragem de areia
para piscinas na placa de base (fig. 3 + 4)
1. Coloque o tanque do filtro (5) na reentrância mol-
dada da placa de base (10).
2. Posicione a bomba de filtragem (11) na placa de
base (10) e aparafuse-a com os parafusos de fixa-
ção (21) e as arruelas espaçadoras (22).
10.2. Encher o sistema de filtragem de areia para
piscinas (fig. 5, 6 e 7)
IMPORTANTE: utilize apenas areia de quartzo (não in-
cluída no âmbito de fornecimento) com uma granulação
de 0,45 - 0,55 mm. Tenha atenção à indicação exata
da granulação. Uma granulação demasiado pequena
faz com que a areia seja transportada para dentro da
piscina. Uma granulação demasiado grande reduz a
qualidade da filtragem.
Em alternativa, pode utilizar FilterBalls para o enchi-
mento do tanque do filtro (5) (não incluído no âmbito
de fornecimento).
Tenha em atenção: antes de encher o tanque do filtro
(5) com um meio filtrante, certifique-se de que o tubo do
filtro (17) e o auxiliar de enchimento (18) se encontram
no tanque do filtro (5).
1. Coloque o tubo do filtro (17) de modo centrado no
tanque do filtro (5). O auxiliar de enchimento (18)
é utilizado para fixar e bloquear a posição do tubo
do filtro (17). Isto previne adicionalmente a pene-
tração do meio filtrante no tubo do filtro (17) duran-
te o enchimento (vide fig. 6).
2. Encha o tanque do filtro (5) com o meio filtrante e
certifique-se de que o meio filtrante não penetra
no tubo do filtro (17).
3. A altura do conteúdo não deve ultrapassar 2/3 da
altura total do tanque do filtro (5). Isto corresponde
a aprox. 10 kg de areia de quartzo ou 300 g de
FilterBalls. Nota: encha água a intervalos, para que
o meio filtrante se ligue.
4. Após o enchimento do tanque do filtro (5), pode
voltar a remover o auxiliar de enchimento (18).
Guarde-o para enchimentos futuros, por exemplo
aquando da troca da areia.
5. Certifique-se de que a vedação do tanque do filtro
está limpa. Também as bordas do tanque do filtro
e da multiválvula de 5 vias (1) nas quais a veda-
ção assenta têm de estar limpas e livres de grãos
de areia. O tubo do filtro (17), que se encontra no
recipiente, deve ser inserido de modo centrado e
completamente na multiválvula de 5 vias (1).
6. Coloque agora a multiválvula de 5 vias (1), incluin-
do o anel de vedação em O (4), no tubo do filtro
(17) e fixe-a ao tanque do filtro (5) com o anel de
aperto (3). (ver fig. 7)
