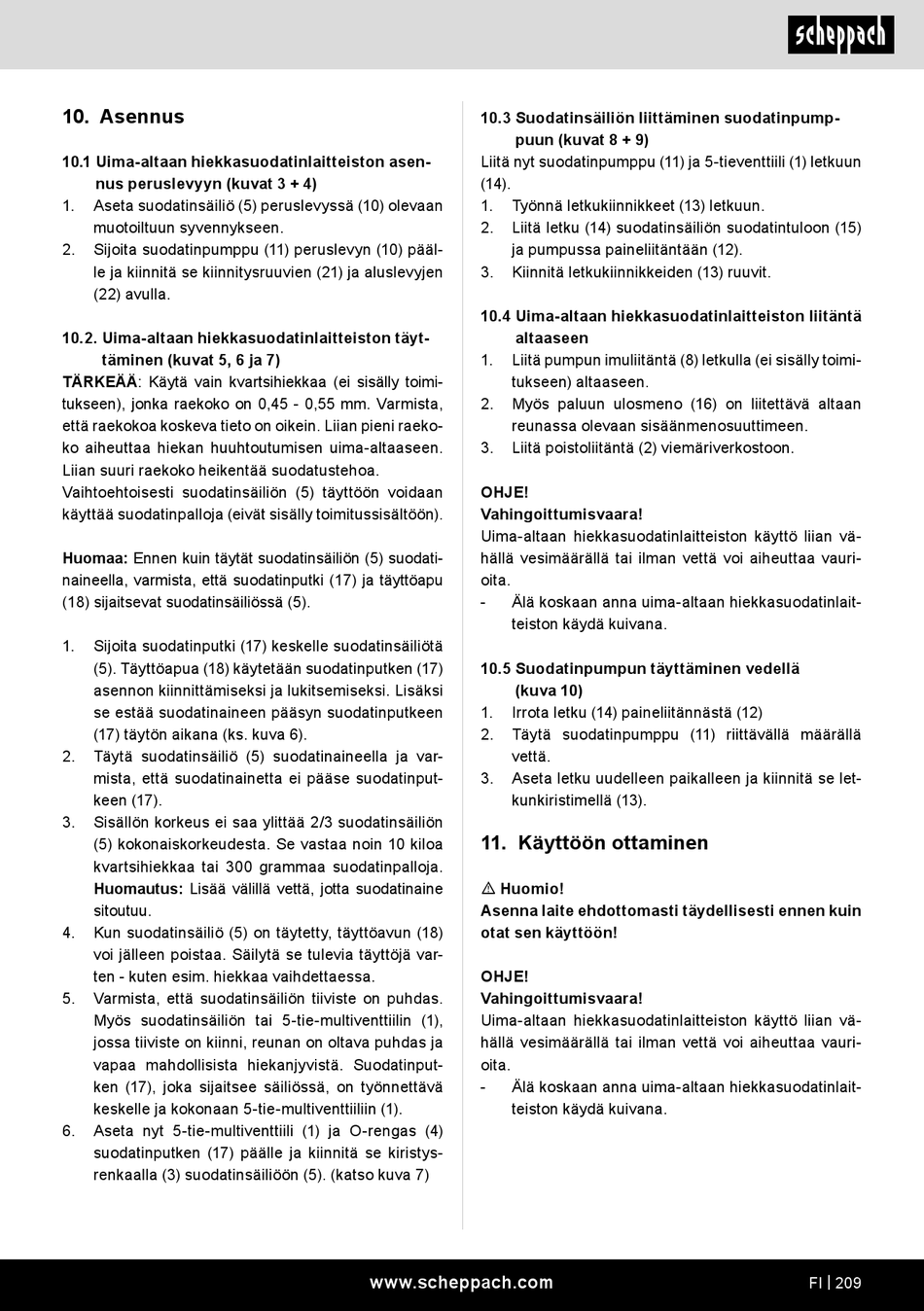

10. Asennus

10.1 Uima-altaan hiekkasuodatinlaitteiston asen-
nus peruslevyyn (kuvat 3 + 4)
1. Aseta suodatinsäiliö (5) peruslevyssä (10) olevaan
muotoiltuun syvennykseen.
2. Sijoita suodatinpumppu (11) peruslevyn (10) pääl-
le ja kiinnitä se kiinnitysruuvien (21) ja aluslevyjen
(22) avulla.
10.2. Uima-altaan hiekkasuodatinlaitteiston täyt-
täminen (kuvat 5, 6 ja 7)
TÄRKEÄÄ: Käytä vain kvartsihiekkaa (ei sisälly toimi-
tukseen), jonka raekoko on 0,45 - 0,55 mm. Varmista,
että raekokoa koskeva tieto on oikein. Liian pieni raeko-
ko aiheuttaa hiekan huuhtoutumisen uima-altaaseen.
Liian suuri raekoko heikentää suodatustehoa.
Vaihtoehtoisesti suodatinsäiliön (5) täyttöön voidaan
käyttää suodatinpalloja (eivät sisälly toimitussisältöön).
Huomaa: Ennen kuin täytät suodatinsäiliön (5) suodati-
naineella, varmista, että suodatinputki (17) ja täyttöapu
(18) sijaitsevat suodatinsäiliössä (5).
1. Sijoita suodatinputki (17) keskelle suodatinsäiliötä
(5). Täyttöapua (18) käytetään suodatinputken (17)
asennon kiinnittämiseksi ja lukitsemiseksi. Lisäksi
se estää suodatinaineen pääsyn suodatinputkeen
(17) täytön aikana (ks. kuva 6).
2. Täytä suodatinsäiliö (5) suodatinaineella ja var-
mista, että suodatinainetta ei pääse suodatinput-
keen (17).
3. Sisällön korkeus ei saa ylittää 2/3 suodatinsäiliön
(5) kokonaiskorkeudesta. Se vastaa noin 10 kiloa
kvartsihiekkaa tai 300 grammaa suodatinpalloja.
Huomautus: Lisää välillä vettä, jotta suodatinaine
sitoutuu.
4. Kun suodatinsäiliö (5) on täytetty, täyttöavun (18)
voi jälleen poistaa. Säilytä se tulevia täyttöjä var-
ten - kuten esim. hiekkaa vaihdettaessa.
5. Varmista, että suodatinsäiliön tiiviste on puhdas.
Myös suodatinsäiliön tai 5-tie-multiventtiilin (1),
jossa tiiviste on kiinni, reunan on oltava puhdas ja
vapaa mahdollisista hiekanjyvistä. Suodatinput-
ken (17), joka sijaitsee säiliössä, on työnnettävä
keskelle ja kokonaan 5-tie-multiventtiiliin (1).
6. Aseta nyt 5-tie-multiventtiili (1) ja O-rengas (4)
suodatinputken (17) päälle ja kiinnitä se kiristys-
renkaalla (3) suodatinsäiliöön (5). (katso kuva 7)
10.3 Suodatinsäiliön liittäminen suodatinpump-
puun (kuvat 8 + 9)
Liitä nyt suodatinpumppu (11) ja 5-tieventtiili (1) letkuun
(14).
1. Työnnä letkukiinnikkeet (13) letkuun.
2. Liitä letku (14) suodatinsäiliön suodatintuloon (15)
ja pumpussa paineliitäntään (12).
3. Kiinnitä letkukiinnikkeiden (13) ruuvit.
10.4 Uima-altaan hiekkasuodatinlaitteiston liitäntä
altaaseen
1. Liitä pumpun imuliitäntä (8) letkulla (ei sisälly toimi-
tukseen) altaaseen.
2. Myös paluun ulosmeno (16) on liitettävä altaan
reunassa olevaan sisäänmenosuuttimeen.
3. Liitä poistoliitäntä (2) viemäriverkostoon.
OHJE!
Vahingoittumisvaara!
Uima-altaan hiekkasuodatinlaitteiston käyttö liian vä-
hällä vesimäärällä tai ilman vettä voi aiheuttaa vauri-
oita.
- Älä koskaan anna uima-altaan hiekkasuodatinlait-
teiston käydä kuivana.
10.5 Suodatinpumpun täyttäminen vedellä
(kuva 10)
1. Irrota letku (14) paineliitännästä (12)
2. Täytä suodatinpumppu (11) riittävällä määrällä
vettä.
3. Aseta letku uudelleen paikalleen ja kiinnitä se let-
kunkiristimellä (13).
11. Käyttöön ottaminen
m Huomio!
Asenna laite ehdottomasti täydellisesti ennen kuin
otat sen käyttöön!
OHJE!
Vahingoittumisvaara!
Uima-altaan hiekkasuodatinlaitteiston käyttö liian vä-
hällä vesimäärällä tai ilman vettä voi aiheuttaa vauri-
oita.
- Älä koskaan anna uima-altaan hiekkasuodatinlait-
teiston käydä kuivana.
