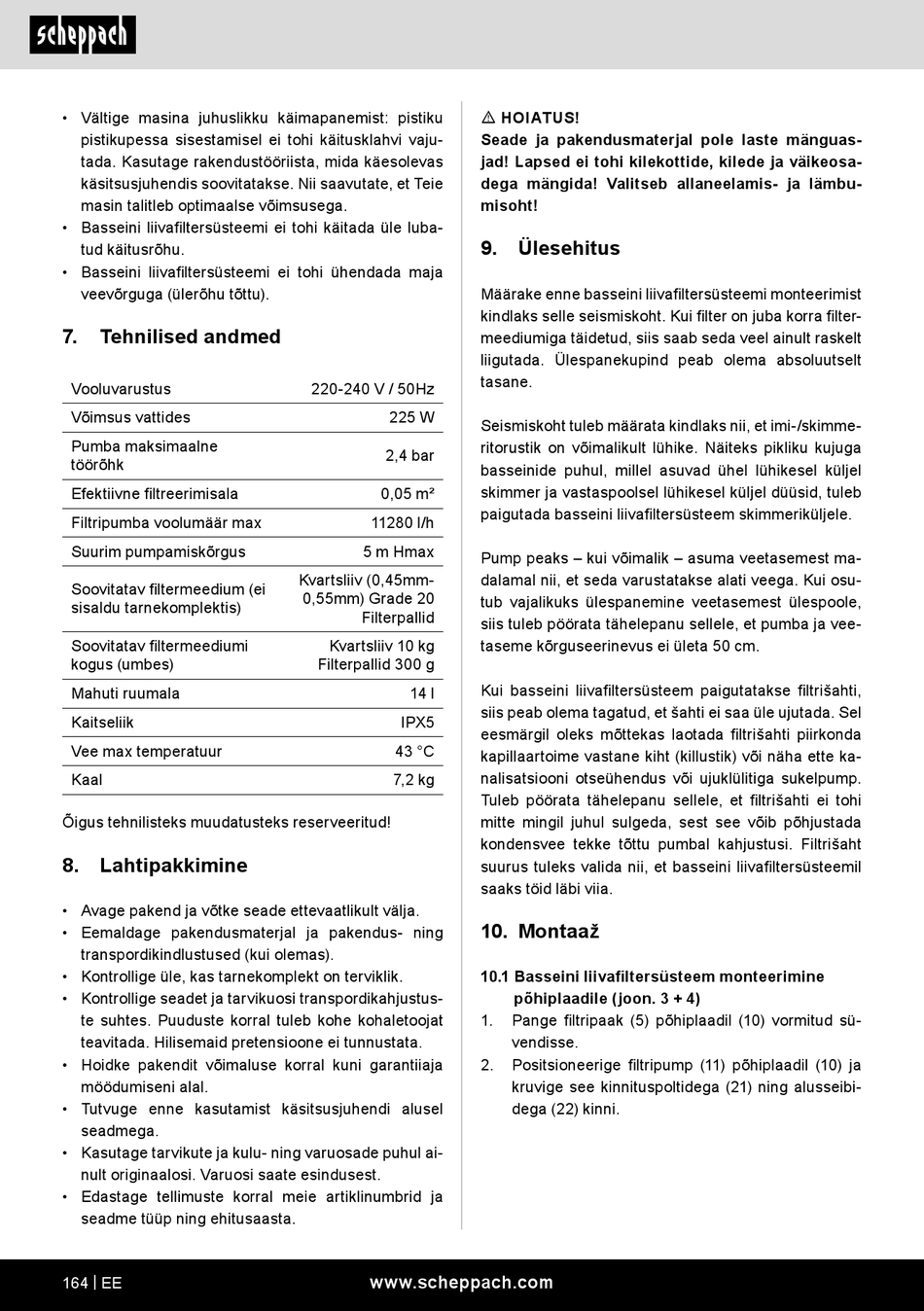

• Vältige masina juhuslikku käimapanemist: pistiku
pistikupessa sisestamisel ei tohi käitusklahvi vaju-
tada. Kasutage rakendustööriista, mida käesolevas
käsitsusjuhendis soovitatakse. Nii saavutate, et Teie
masin talitleb optimaalse võimsusega.
• Basseini liivafiltersüsteemi ei tohi käitada üle luba-
tud käitusrõhu.
• Basseini liivafiltersüsteemi ei tohi ühendada maja
veevõrguga (ülerõhu tõttu).
7.

Tehnilised andmed

Vooluvarustus
Võimsus vattides
Pumba maksimaalne
töörõhk
Efektiivne filtreerimisala
Filtripumba voolumäär max
Suurim pumpamiskõrgus
Soovitatav filtermeedium (ei
sisaldu tarnekomplektis)
Soovitatav filtermeediumi
kogus (umbes)
Mahuti ruumala
Kaitseliik
Vee max temperatuur
Kaal
Õigus tehnilisteks muudatusteks reserveeritud!

8. Lahtipakkimine

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning
transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikuosi transpordikahjustus-
te suhtes. Puuduste korral tuleb kohe kohaletoojat
teavitada. Hilisemaid pretensioone ei tunnustata.
• Hoidke pakendit võimaluse korral kuni garantiiaja
möödumiseni alal.
• Tutvuge enne kasutamist käsitsusjuhendi alusel
seadmega.
• Kasutage tarvikute ja kulu- ning varuosade puhul ai-
nult originaalosi. Varuosi saate esindusest.
• Edastage tellimuste korral meie artiklinumbrid ja
seadme tüüp ning ehitusaasta.
164 | EE
220-240 V / 50Hz
225 W
2,4 bar
0,05 m²
11280 l/h
5 m Hmax
Kvartsliiv (0,45mm-
0,55mm) Grade 20
Filterpallid
Kvartsliiv 10 kg
Filterpallid 300 g
14 l
IPX5
43 °C
7,2 kg
www.scheppach.com
m HOIATUS!
Seade ja pakendusmaterjal pole laste mänguas-
jad! Lapsed ei tohi kilekottide, kilede ja väikeosa-
dega mängida! Valitseb allaneelamis- ja lämbu-
misoht!
9. Ülesehitus
Määrake enne basseini liivafiltersüsteemi monteerimist
kindlaks selle seismiskoht. Kui filter on juba korra filter-
meediumiga täidetud, siis saab seda veel ainult raskelt
liigutada. Ülespanekupind peab olema absoluutselt
tasane.
Seismiskoht tuleb määrata kindlaks nii, et imi-/skimme-
ritorustik on võimalikult lühike. Näiteks pikliku kujuga
basseinide puhul, millel asuvad ühel lühikesel küljel
skimmer ja vastaspoolsel lühikesel küljel düüsid, tuleb
paigutada basseini liivafiltersüsteem skimmeriküljele.
Pump peaks – kui võimalik – asuma veetasemest ma-
dalamal nii, et seda varustatakse alati veega. Kui osu-
tub vajalikuks ülespanemine veetasemest ülespoole,
siis tuleb pöörata tähelepanu sellele, et pumba ja vee-
taseme kõrguseerinevus ei ületa 50 cm.
Kui basseini liivafiltersüsteem paigutatakse filtrišahti,
siis peab olema tagatud, et šahti ei saa üle ujutada. Sel
eesmärgil oleks mõttekas laotada filtrišahti piirkonda
kapillaartoime vastane kiht (killustik) või näha ette ka-
nalisatsiooni otseühendus või ujuklülitiga sukelpump.
Tuleb pöörata tähelepanu sellele, et filtrišahti ei tohi
mitte mingil juhul sulgeda, sest see võib põhjustada
kondensvee tekke tõttu pumbal kahjustusi. Filtrišaht
suurus tuleks valida nii, et basseini liivafiltersüsteemil
saaks töid läbi viia.
10. Montaaž
10.1 Basseini liivafiltersüsteem monteerimine
põhiplaadile (joon. 3 + 4)
1. Pange filtripaak (5) põhiplaadil (10) vormitud sü-
vendisse.
2. Positsioneerige filtripump (11) põhiplaadil (10) ja
kruvige see kinnituspoltidega (21) ning alusseibi-
dega (22) kinni.
