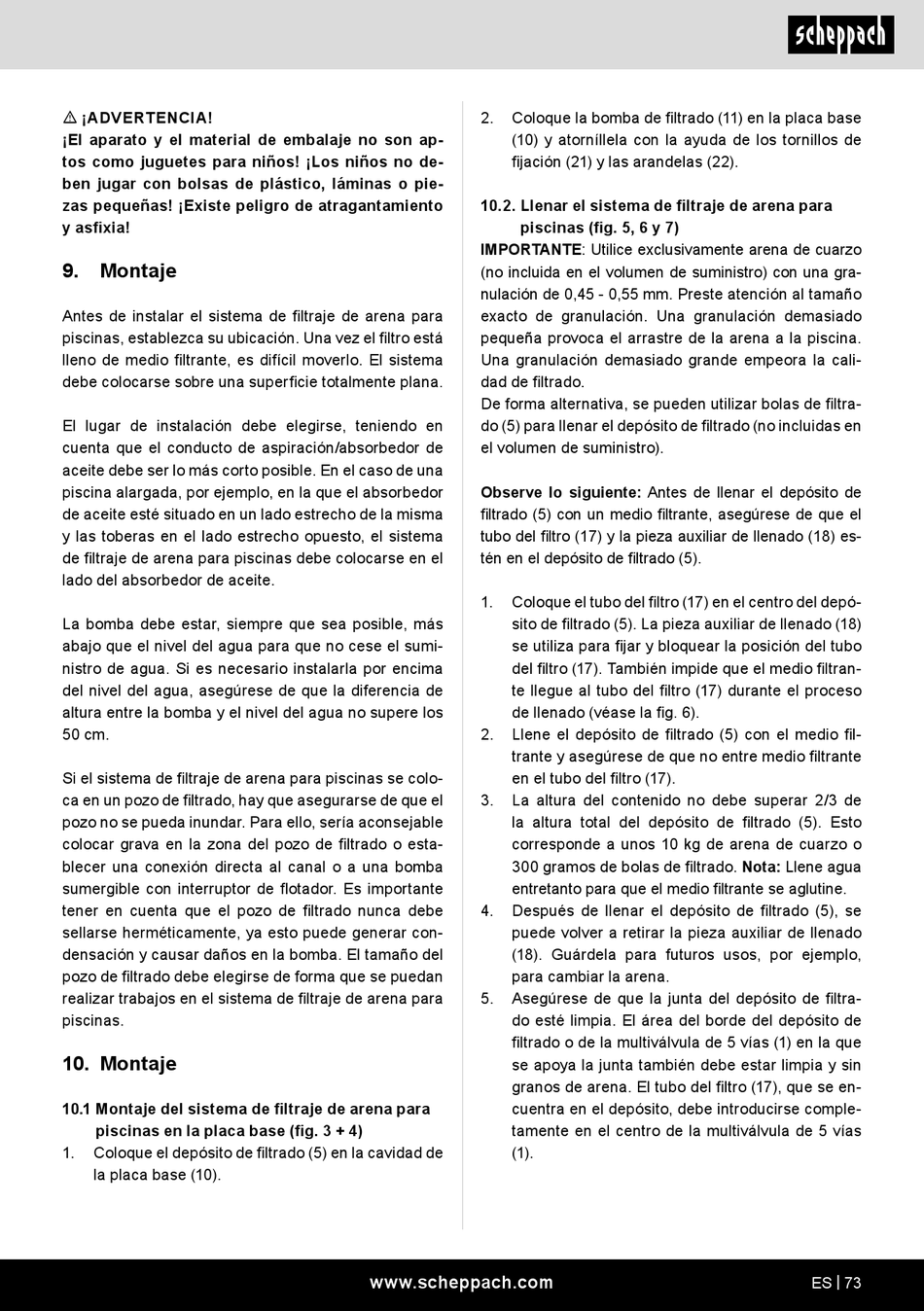

m ¡ADVERTENCIA!
¡El aparato y el material de embalaje no son ap-
tos como juguetes para niños! ¡Los niños no de-
ben jugar con bolsas de plástico, láminas o pie-
zas pequeñas! ¡Existe peligro de atragantamiento
y asfixia!
9.

Montaje

Antes de instalar el sistema de filtraje de arena para
piscinas, establezca su ubicación. Una vez el filtro está
lleno de medio filtrante, es difícil moverlo. El sistema
debe colocarse sobre una superficie totalmente plana.
El lugar de instalación debe elegirse, teniendo en
cuenta que el conducto de aspiración/absorbedor de
aceite debe ser lo más corto posible. En el caso de una
piscina alargada, por ejemplo, en la que el absorbedor
de aceite esté situado en un lado estrecho de la misma
y las toberas en el lado estrecho opuesto, el sistema
de filtraje de arena para piscinas debe colocarse en el
lado del absorbedor de aceite.
La bomba debe estar, siempre que sea posible, más
abajo que el nivel del agua para que no cese el sumi-
nistro de agua. Si es necesario instalarla por encima
del nivel del agua, asegúrese de que la diferencia de
altura entre la bomba y el nivel del agua no supere los
50 cm.
Si el sistema de filtraje de arena para piscinas se colo-
ca en un pozo de filtrado, hay que asegurarse de que el
pozo no se pueda inundar. Para ello, sería aconsejable
colocar grava en la zona del pozo de filtrado o esta-
blecer una conexión directa al canal o a una bomba
sumergible con interruptor de flotador. Es importante
tener en cuenta que el pozo de filtrado nunca debe
sellarse herméticamente, ya esto puede generar con-
densación y causar daños en la bomba. El tamaño del
pozo de filtrado debe elegirse de forma que se puedan
realizar trabajos en el sistema de filtraje de arena para
piscinas.
10. Montaje
10.1 Montaje del sistema de filtraje de arena para
piscinas en la placa base (fig. 3 + 4)
1. Coloque el depósito de filtrado (5) en la cavidad de
la placa base (10).
2. Coloque la bomba de filtrado (11) en la placa base
(10) y atorníllela con la ayuda de los tornillos de
fijación (21) y las arandelas (22).
10.2. Llenar el sistema de filtraje de arena para
piscinas (fig. 5, 6 y 7)
IMPORTANTE: Utilice exclusivamente arena de cuarzo
(no incluida en el volumen de suministro) con una gra-
nulación de 0,45 - 0,55 mm. Preste atención al tamaño
exacto de granulación. Una granulación demasiado
pequeña provoca el arrastre de la arena a la piscina.
Una granulación demasiado grande empeora la cali-
dad de filtrado.
De forma alternativa, se pueden utilizar bolas de filtra-
do (5) para llenar el depósito de filtrado (no incluidas en
el volumen de suministro).
Observe lo siguiente: Antes de llenar el depósito de
filtrado (5) con un medio filtrante, asegúrese de que el
tubo del filtro (17) y la pieza auxiliar de llenado (18) es-
tén en el depósito de filtrado (5).
1. Coloque el tubo del filtro (17) en el centro del depó-
sito de filtrado (5). La pieza auxiliar de llenado (18)
se utiliza para fijar y bloquear la posición del tubo
del filtro (17). También impide que el medio filtran-
te llegue al tubo del filtro (17) durante el proceso
de llenado (véase la fig. 6).
2. Llene el depósito de filtrado (5) con el medio fil-
trante y asegúrese de que no entre medio filtrante
en el tubo del filtro (17).
3. La altura del contenido no debe superar 2/3 de
la altura total del depósito de filtrado (5). Esto
corresponde a unos 10 kg de arena de cuarzo o
300 gramos de bolas de filtrado. Nota: Llene agua
entretanto para que el medio filtrante se aglutine.
4. Después de llenar el depósito de filtrado (5), se
puede volver a retirar la pieza auxiliar de llenado
(18). Guárdela para futuros usos, por ejemplo,
para cambiar la arena.
5. Asegúrese de que la junta del depósito de filtra-
do esté limpia. El área del borde del depósito de
filtrado o de la multiválvula de 5 vías (1) en la que
se apoya la junta también debe estar limpia y sin
granos de arena. El tubo del filtro (17), que se en-
cuentra en el depósito, debe introducirse comple-
tamente en el centro de la multiválvula de 5 vías
(1).
