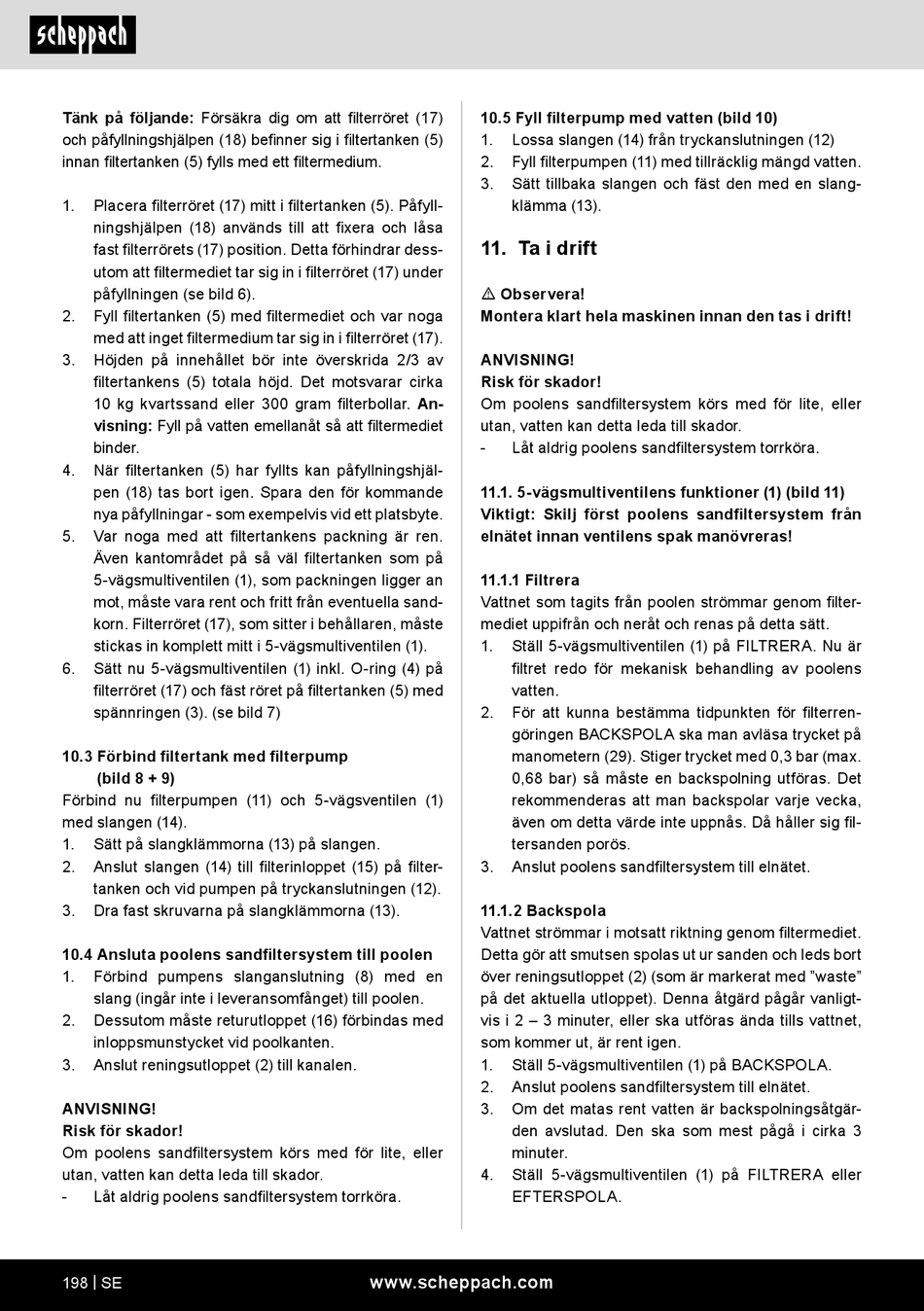

Tänk på följande: Försäkra dig om att filterröret (17)
och påfyllningshjälpen (18) befinner sig i filtertanken (5)
innan filtertanken (5) fylls med ett filtermedium.
1. Placera filterröret (17) mitt i filtertanken (5). Påfyll-
ningshjälpen (18) används till att fixera och låsa
fast filterrörets (17) position. Detta förhindrar dess-
utom att filtermediet tar sig in i filterröret (17) under
påfyllningen (se bild 6).
2. Fyll filtertanken (5) med filtermediet och var noga
med att inget filtermedium tar sig in i filterröret (17).
3. Höjden på innehållet bör inte överskrida 2/3 av
filtertankens (5) totala höjd. Det motsvarar cirka
10 kg kvartssand eller 300 gram filterbollar. An-
visning: Fyll på vatten emellanåt så att filtermediet
binder.
4. När filtertanken (5) har fyllts kan påfyllningshjäl-
pen (18) tas bort igen. Spara den för kommande
nya påfyllningar - som exempelvis vid ett platsbyte.
5. Var noga med att filtertankens packning är ren.
Även kantområdet på så väl filtertanken som på
5-vägsmultiventilen (1), som packningen ligger an
mot, måste vara rent och fritt från eventuella sand-
korn. Filterröret (17), som sitter i behållaren, måste
stickas in komplett mitt i 5-vägsmultiventilen (1).
6. Sätt nu 5-vägsmultiventilen (1) inkl. O-ring (4) på
filterröret (17) och fäst röret på filtertanken (5) med
spännringen (3). (se bild 7)
10.3 Förbind filtertank med filterpump
(bild 8 + 9)
Förbind nu filterpumpen (11) och 5-vägsventilen (1)
med slangen (14).
1. Sätt på slangklämmorna (13) på slangen.
2. Anslut slangen (14) till filterinloppet (15) på filter-
tanken och vid pumpen på tryckanslutningen (12).
3. Dra fast skruvarna på slangklämmorna (13).
10.4 Ansluta poolens sandfiltersystem till poolen
1. Förbind pumpens slanganslutning (8) med en
slang (ingår inte i leveransomfånget) till poolen.
2. Dessutom måste returutloppet (16) förbindas med
inloppsmunstycket vid poolkanten.
3. Anslut reningsutloppet (2) till kanalen.
ANVISNING!
Risk för skador!
Om poolens sandfiltersystem körs med för lite, eller
utan, vatten kan detta leda till skador.
- Låt aldrig poolens sandfiltersystem torrköra.
198 | SE
10.5 Fyll filterpump med vatten (bild 10)
1. Lossa slangen (14) från tryckanslutningen (12)
2. Fyll filterpumpen (11) med tillräcklig mängd vatten.
3. Sätt tillbaka slangen och fäst den med en slang-
klämma (13).

11. Ta i drift

m Observera!
Montera klart hela maskinen innan den tas i drift!
ANVISNING!
Risk för skador!
Om poolens sandfiltersystem körs med för lite, eller
utan, vatten kan detta leda till skador.
- Låt aldrig poolens sandfiltersystem torrköra.
11.1. 5-vägsmultiventilens funktioner (1) (bild 11)
Viktigt: Skilj först poolens sandfiltersystem från
elnätet innan ventilens spak manövreras!
11.1.1 Filtrera
Vattnet som tagits från poolen strömmar genom filter-
mediet uppifrån och neråt och renas på detta sätt.
1. Ställ 5-vägsmultiventilen (1) på FILTRERA. Nu är
filtret redo för mekanisk behandling av poolens
vatten.
2. För att kunna bestämma tidpunkten för filterren-
göringen BACKSPOLA ska man avläsa trycket på
manometern (29). Stiger trycket med 0,3 bar (max.
0,68 bar) så måste en backspolning utföras. Det
rekommenderas att man backspolar varje vecka,
även om detta värde inte uppnås. Då håller sig fil-
tersanden porös.
3. Anslut poolens sandfiltersystem till elnätet.
11.1.2 Backspola
Vattnet strömmar i motsatt riktning genom filtermediet.
Detta gör att smutsen spolas ut ur sanden och leds bort
över reningsutloppet (2) (som är markerat med "waste"
på det aktuella utloppet). Denna åtgärd pågår vanligt-
vis i 2 – 3 minuter, eller ska utföras ända tills vattnet,
som kommer ut, är rent igen.
1. Ställ 5-vägsmultiventilen (1) på BACKSPOLA.
2. Anslut poolens sandfiltersystem till elnätet.
3. Om det matas rent vatten är backspolningsåtgär-
den avslutad. Den ska som mest pågå i cirka 3
minuter.
4. Ställ 5-vägsmultiventilen (1) på FILTRERA eller
EFTERSPOLA.
