DR4018 Schaltdecoder
3.3 Programmierung von CV's über das Programmiergleis
Verbinden Sie den Signal- und den Poweranschluss des DR4018 mit dem Programmiergleisanschluss Ihrer Zentrale.
Bitte beachten Sie, dass das Auslesen und das Programmieren des DR4018 über das Programmiergleis nur funktioniert wenn die Zentrale das Programmiergleis
nicht abschaltet! Prüfen Sie deshalb bevor ein Programmierversuch erfolgt, ob die grüne LED neben dem Poweranschluss leuchtet, nur wenn dies der Fall ist kann
der DR4018 wie in diesem Abschnitt beschrieben erfolgreich programmiert werden.
1.

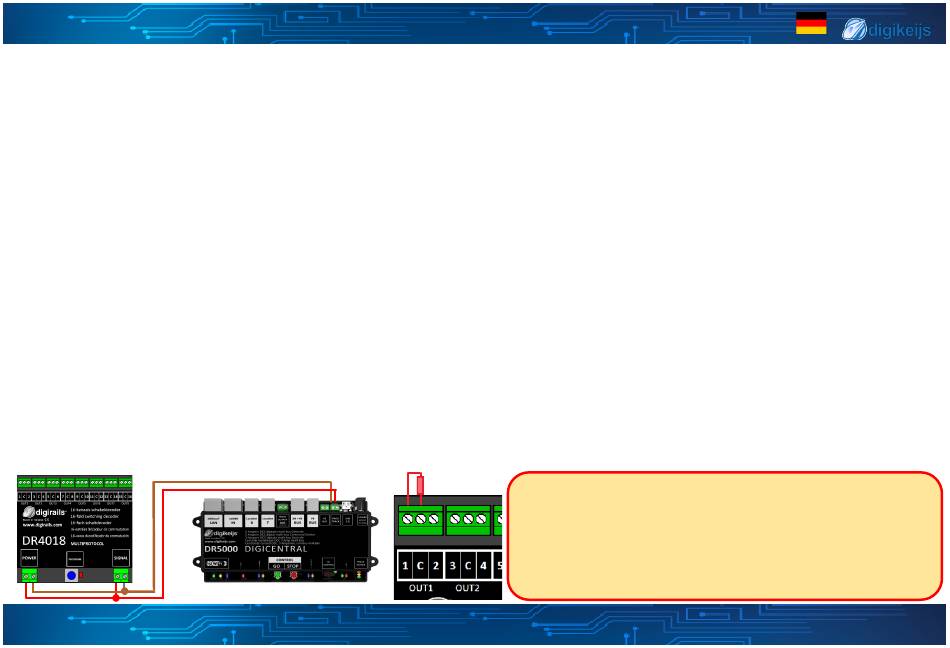

Verbinden Sie den Widerstand (150-270 Ohm), wie unten gezeigt, mit „C" und der Klemme 1 vom Out 1.
2.
Verbinden Sie den Signal– und den Poweranschluss mit dem Programmiergleis der Zentrale.
3.
Prüfen Sie nun ob die grüne LED neben dem Poweranschluss dauerhaft leuchtet.
Leuchtet die grüne LED nicht beachten Sie Punkt 3.6 dieser Anleitung.
4.
In der Zentrale, Multimaus, App usw. muss eine Lokomotive mit Adresse 9999 und 128 Fahrstufen DCC definiert werden.
Über diese Lok-Adresse lässt sich der DR4018 ähnlich wie eine Lokdecoder programmieren.
5.
Wählen Sie an der Zentrale, Multimaus, App usw. die Lokomotive mit der Adresse 9999 aus.
Schalten Sie die Funktion F0 (Licht) an und wieder aus damit die Lokomotive in der Zentrale aktiviert wird.
6.
Betätigen Sie den Programmiertaster des DR4018. Die rote LED leuchtet nun ständig und zeigt an, dass sich der DR4018 im „Programmier-Modus" befindet.
7.
Wählen Sie in ihrer Zentral, App oder Handregler die Funktion CV Programmierung über das Programmiergleis aus.
(Weitere Informationen zur CV-Byte- oder CV-Bit-Programmierung entnehmen Sie bitte der Bedienungsanleitung Ihrer Zentrale)
8.
Nun kann der gewünschte CV Wert mit der jeweiligen Funktion schreiben bzw. lesen der Zentrale, App oder Handregler in den DR4018 geschrieben bzw. ausgele-
sen werden.
9.
Es können unendlich viele CV's nacheinander an den DR4018 gesendet bzw. gelesen werden.
10.
Um den Programmiermodus des DR4018 wieder zu verlassen muss der Programmiertaster erneut betätigt werden.
Die rote LED erlischt und zeigt an dass der Programmiermodus beendet wurde.
www.digikeijs.com
*R-Bus, B-Bus sind eingetragene Warenzeichen der Modelleisenbhan GmbH. XpressNet und RS-Bus sind eingetragene Warenzeichen von Lenz
Leuchtet die grüne LED nicht beachten Sie Punkt 3.6 dieser Anleitung.
Die Startadresse (Magnetartikeladresse) für den DR4018 wird im-
mer über ein Weichenkommando vergeben nicht über die CV1!!!
Wird dennoch die CV1 mit einer Adresse beschrieben, kann der De-
coder nicht mehr über die Lokadresse 9999 programmiert werden!!
9
