DR4018 Schaltdecoder
3.5 DR4018 auf Werkseinstellungen zurücksetzen (Programmiergleis)
Das zurücksetzten über das Programmiergleis sollte nur erfolgen wenn das rücksetzen über die POM Programmierung nicht funktioniert hat.
Verbinden Sie den Signal- und den Poweranschluss des DR4018 mit dem Programmiergleisanschluss Ihrer Zentrale.
Bitte beachten Sie dass, das Auslesen und das Programmieren des DR4018 über das Programmiergleis nur funktioniert wenn die Zentrale das Programmiergleis nicht
abschaltet! Prüfen Sie deshalb bevor ein Programmierversuch erfolgt, ob die grüne LED neben dem Poweranschluss leuchtet, nur wenn dies der Fall ist kann der
DR4018 wie in diesem Abschnitt beschrieben erfolgreich programmiert werden.
1.

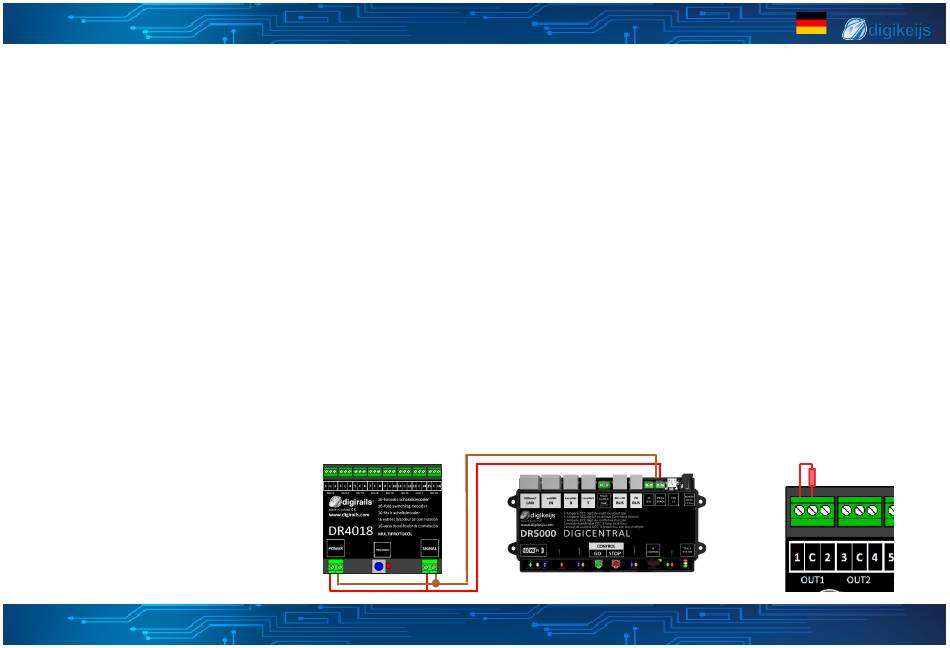

Verbinden Sie den Widerstand (150-270 Ohm), wie unten gezeigt, mit „C" und der Klemme 1 vom Out 1.
2.
Verbinden Sie den Signal– und den Poweranschluss mit dem Programmiergleis der Zentrale.
3.
Prüfen Sie nun ob die grüne LED neben dem Poweranschluss dauerhaft leuchtet.
Leuchtet die grüne LED nicht beachten Sie Punkt 3.7 dieser Anleitung.
4.
Betätigen Sie den Programmiertaster des DR4018. Die rote LED leuchtet nun ständig und zeigt an, dass sich der DR4018 im „Programmier-Modus"
befindet.
5.
Wählen Sie in ihrer Zentral, App oder Handregler die Funktion CV Programmierung über das Programmiergleis aus.
(Weitere Informationen zur CV-Byte- oder CV-Bit-Programmierung entnehmen Sie bitte der Bedienungsanleitung Ihrer Zentrale)
6.
Beschreiben Sie nun die CV 8 mit dem Dezimalwert 8 um den DR4018 zurückzusetzen.
7.
Beenden Sie den Programmiermodus durch betätigen des Programmiertasters am DR4018.
Die rote LED erlischt und zeigt an dass der Programmiermodus beendet wurde.
Wichtig !
Diesen Schritt unbedingt einhalten sonst starte der DR4018 wieder im Programmiermodus.
8.
Trennen Sie nun den Power- und den Signalanschluss vom Programmiergleis.
Achtung !
Warten Sie ca. 30 Sekunden bevor Sie
den DR4018 wieder mit Spannung versorgen und
den Gleisanschluss wiederherstellen.
Der DR4018 ist jetzt auf Werkseinstellungen zurück-
gesetzt. Die POM-Adresse wurde wieder auf 9999
zurückgesetzt und der DR4018 hat wieder die Mag-
netartikeladresse 1. Durch schalten der Magnetarti-
keladresse 1 kann überprüft werden ob der RESET
erfolgreich war.
www.digikeijs.com
*R-Bus, B-Bus sind eingetragene Warenzeichen der Modelleisenbhan GmbH. XpressNet und RS-Bus sind eingetragene Warenzeichen von Lenz
Leuchtet die grüne LED nicht beachten Sie Punkt 3.7 dieser Anleitung.
11
