Montage
Der Fußpunkt der Leuchte darf nicht tiefer als
die Oberkante des Bodenbelags liegen.
Für den elektrischen Anschluss der Leuchte
ist eine Kabellänge von etwa 500 mm über
Befestigungsgrund ausreichend.
Der Anschlusskasten erlaubt die
Durchverdrahtung der Leuchte.
Schraube am Fußpunkt lösen.
Montageplatte drehen und entnehmen.
Bei Montage auf einem Fundament bitte
beachten: Feuchter Beton kann stark alkalisch
sein und darf nicht dauerhaft mit der Leuchte in
Kontakt kommen.
Wir empfehlen den Montagebereich zu
drainieren und mit Isolieranstrich zu versehen.
Montageplatte mit beiliegendem oder anderem
geeigneten Befestigungsmaterial auf ein
Fundament oder Erdstück 70 896 anschrauben.
Die Montageplatte mit Anschlusskasten so
montieren, dass der Anschlusskasten von
der Montagetür zugänglich ist.
Die genaue Ausrichtung der Leuchte erfolgt
durch Drehung im Fußpunkt der Leuchte.
Pollerleuchtenkopf in das Pollerleuchtenrohr
einsetzen und mit seitlichen Innensechs-
kantschrauben (SW 4) festsetzen.
Anschlusskasten öffnen.
Schraube lösen und Gehäusedeckel
abnehmen. Abdeckung der Anschlussklemmen
lösen. Befestigungsschrauben der Kabelschelle
lösen und Schellenoberteil mit Dichtungseinsatz
herausnehmen. Schellenober- und
Schellenunterteil entsprechend der Anzahl
und des Durchmessers der Zugangskabel
anpassen. Zugangskabel abisolieren und so
einlegen, dass der Außenmantel mindestens
5 mm in den Anschlusskasten hineinragt.
Bitte beachten Sie:
Bei nur einem Zugangskabel ist dieses immer
links einzuführen. Kabelschelle montieren.
Schutzleiterverbindung herstellen und
ortsfesten elektrischen Anschluss an Klemme
L1, (ggf. L2, L3 ) N, D und PE vornehmen.
Dabei auf phasenrichtigen Anschluss
von L und N achten!
Leuchtenanschlussleitung durch die oberen
Dichtnippel in den Anschlusskasten einführen
und elektrischen Anschluss an L, N, PE und
DALI vornehmen.(siehe Abb.)
Hinweis:
Gleichzeitiger Betrieb bei Verwendung von
DALI-Steuersignal und LCN-GT4D oder
LCN-GT10D nicht möglich.
Statusanzeige
status display
affichage de l'état
Installation
The base of the luminaire must not be below
top edge of the mounting surface.
A cable length of about 500 mm above the
mounting surface is sufficient for the electrical
connection of the luminaire.
The connection box allows through-wiring of
the luminaire.
Undo screw at the base of the luminaire.
Turn mounting plate and remove it.
In case of an installation on a foundation please
observe the following:
Wet concrete can be very alkaline and must not
get into contact with the luminaire permanently.
We recommend to drain the mounting area and
to provide it with insulating paint.
Bolt mounting plate with enclosed or any other
suitable fixing material onto a foundation or
onto anchorage unit 70 896.
Install the mounting plate with connection
box in such a way that the connection box is
accessible via the access door.
The exact alignment of the luminaire is
achieved by turning the luminaire in the base
section.
Insert bollard head into bollard tube
and fix with lateral hexagon socket head screws
(wrench size 4).
Open the connection box.
Undo screw and remove housing cover. Undo
fixing screws of the cable clamp and take out
upper part of cable clamp with gasket insert.
Adapt upper and lower part of the cable clamp
according to the number and diameter of
the mains supply cables. Strip mains supply
cable and insert it in such a way that the
cable sheathing is led at least 5 mm into the
connection box.
Please note:
In case of only one mains supply insert it
through the left sided opening of the cable
clamp. Assemble cable clamp.
Establish an earth conductor connection and
connect to terminals L1, (if required L2, L3 ) N,
D and PE.
Ensure in-phase mains connection of L and N!
Insert luminaire connecting cable through the
upper sealing nipple in the connection box and
establish permanent electrical connection
to L, N, PE and DALI. (see Fig. )
Note:
Simultaneous operation not possible when
using DALI control signal and LCN-GT4D or
LCN-GT10D.
N PE
Installation
Le pied du luminaire ne doit pas se trouver en
dessous du bord supérieur de la couche de
finition du sol.
Pour le raccordement électrique du luminaire
une longueur de câble d'environ 500 mm au-
dessus du sol est suffisante.
La boîte de connexion permet un branchement
en dérivation du luminaire.
Desserrer la vis du pied de la balise.
Tourner et retirer la contre-plaque.
Attention: En cas d'installation sur un massif
de fondation: La laitance du béton peut être
fortement alcaline et ne doit pas être en
contact durable avec le luminaire. La surface
où le luminaire est installé doit être draînée et
protégée par une matière isolante.
Visser la contre-plaque avec le matériel de
fixation fourni ou tout autre matériel approprié
sur un massif de fondation ou sur une pièce à
enterrer 70 896.
Installer la contre-plaque avec la boîte de
connexion de telle façon que la boîte soit
accessible par la porte de montage.
La direction du faisceau peut être orientée
de façon précise en tournant le luminaire
sur sa platine.
Installer la tête de la balise dans le support de
la balise et tourner vers la droite
jusqu'à la butée puis fixer avec la vis à six pans
creux (SW 4) latérale.
Ouvrir la boîte de connexion.
Desserrer la vis et ôter le couvercle. Desserrer
les vis de fixation du collier de câble et retirer la
partie supérieure du collier avec le joint. Ajuster
la partie supérieure et la partie inférieure du
collier en fonction du nombre et du diamètre
des câbles d'alimentation. Dénuder le câble
d'alimentation et insérer le de façon que la
gaine extérieure pénètre au moins de 5 mm
dans la boîte de connexion.
Attention:
Quand un seul câble d'alimentation est utilisé,
il doit être inséré à gauche. Installer le collier
du câble.
Mettre à la terre et procéder au raccordement
électrique aux bornes L1, (le cas échéant L2,
L3), N, D et PE.
Veiller au bon raccordement électrique:
L (phase) N (neutre) !
Introduire les câbles de raccordement du
luminaire dans la boîte de connexion à travers
les éléments d'étanchéité se trouvant en partie
supérieure et procéder au raccordement
électrique fixe aux bornes L, N, PE et DALI.
(voir illustration).
Remarque :
Fonctionnement simultané impossible en cas
d'utilisation d'un signal de contrôle DALI et
LCN-GT4D ou LCN-GT10D.

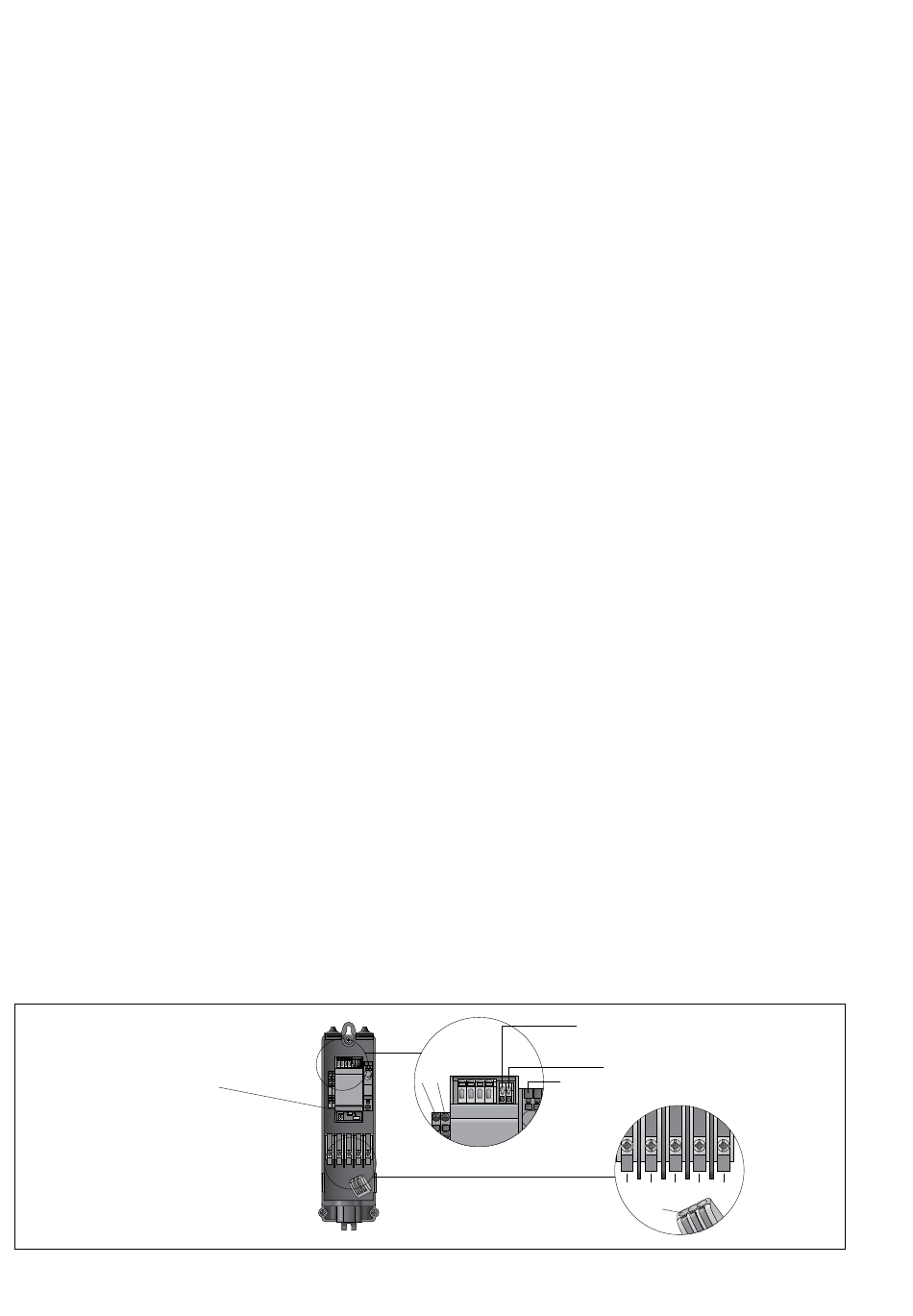

DALI-Anschluss / D2
DALI connection / D2
raccordement DALI / D2
DALI-Anschluss / D1
DALI connection / D1
L
raccordement DALI / D1
N
L1
L2
L3 PE/
PEN
D
