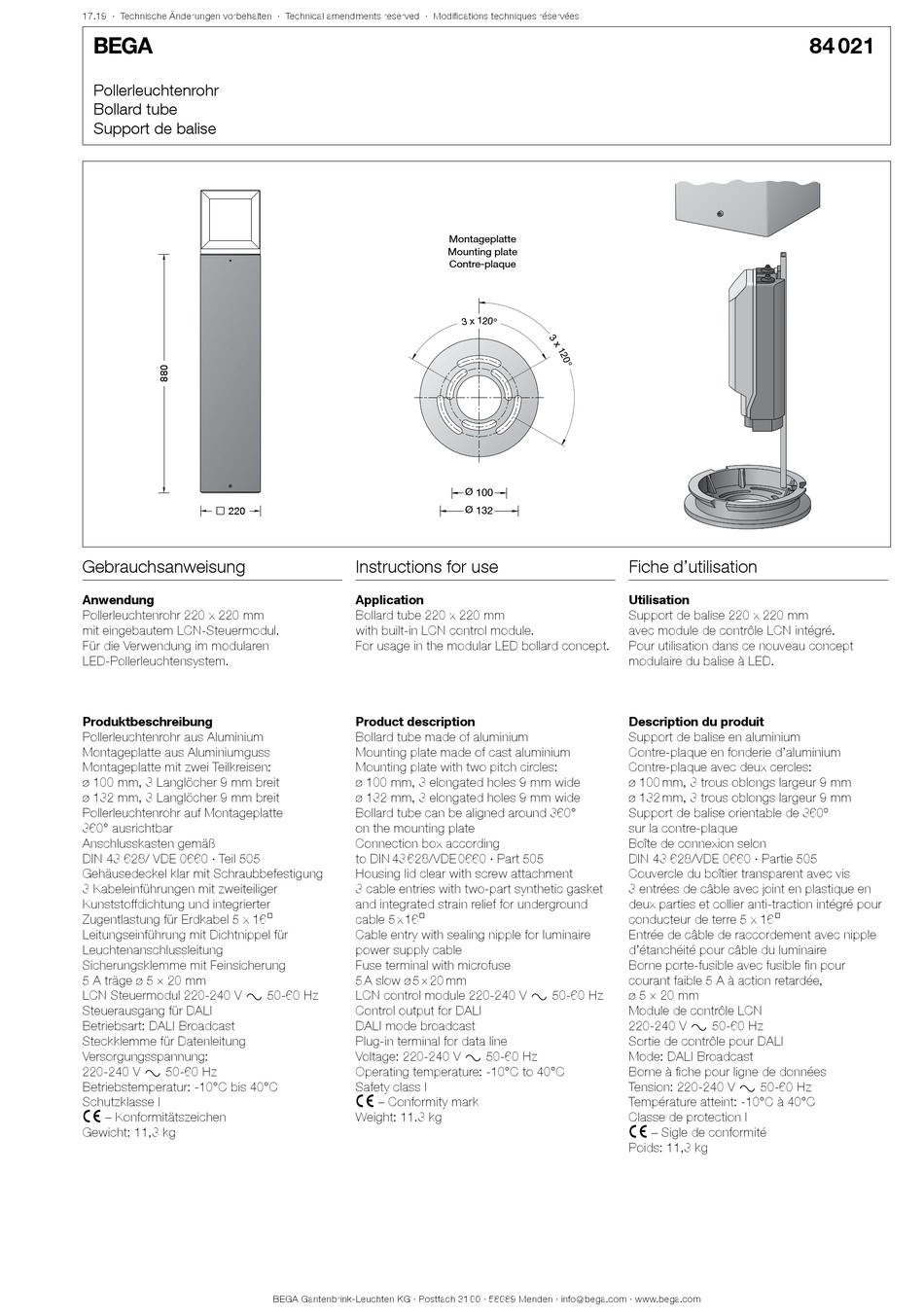

BEGA 84 021 Gebrauchsanweisung

17.19 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Pollerleuchtenrohr
Bollard tube
Support de balise
9 220 9 220
Gebrauchsanweisung
Anwendung
Pollerleuchtenrohr 220 x 220 mm
mit eingebautem LCN-Steuermodul.
Für die Verwendung im modularen
LED-Pollerleuchtensystem.
Produktbeschreibung
Pollerleuchtenrohr aus Aluminium
Montageplatte aus Aluminiumguss
Montageplatte mit zwei Teilkreisen:
ø 100 mm, 3 Langlöcher 9 mm breit
ø 132 mm, 3 Langlöcher 9 mm breit
Pollerleuchtenrohr auf Montageplatte
360° ausrichtbar
Anschlusskasten gemäß
DIN 43 628/ VDE 0660 · Teil 505
Gehäusedeckel klar mit Schraubbefestigung
3 Kabeleinführungen mit zweiteiliger
Kunststoffdichtung und integrierter
Zugentlastung für Erdkabel 5 x 16@
Leitungseinführung mit Dichtnippel für
Leuchtenanschlussleitung
Sicherungsklemme mit Feinsicherung
5 A träge ø 5 × 20 mm
LCN Steuermodul 220-240 V y 50-60 Hz
Steuerausgang für DALI
Betriebsart: DALI Broadcast
Steckklemme für Datenleitung
Versorgungsspannung:
220-240 V y 50-60 Hz
Betriebstemperatur: -10°C bis 40°C
Schutzklasse I
c – Konformitätszeichen
Gewicht: 11,3 kg
Instructions for use
Application
Bollard tube 220 x 220 mm
with built-in LCN control module.
For usage in the modular LED bollard concept.
Product description
Bollard tube made of aluminium
Mounting plate made of cast aluminium
Mounting plate with two pitch circles:
ø 100 mm, 3 elongated holes 9 mm wide
ø 132 mm, 3 elongated holes 9 mm wide
Bollard tube can be aligned around 360°
on the mounting plate
Connection box according
to DIN 43 628/VDE 0660 · Part 505
Housing lid clear with screw attachment
3 cable entries with two-part synthetic gasket
and integrated strain relief for underground
cable 5 x 16@
Cable entry with sealing nipple for luminaire
power supply cable
Fuse terminal with microfuse
5 A slow ø 5 × 20 mm
LCN control module 220-240 V y 50-60 Hz
Control output for DALI
DALI mode broadcast
Plug-in terminal for data line
Voltage: 220-240 V y 50-60 Hz
Operating temperature: -10°C to 40°C
Safety class I
c – Conformity mark
Weight: 11.3 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Montageplatte
Mounting plate
Contre-plaque
Ø 100
Ø 132
Fiche d'utilisation
Utilisation
Support de balise 220 x 220 mm
avec module de contrôle LCN intégré.
Pour utilisation dans ce nouveau concept
modulaire du balise à LED.
Description du produit
Support de balise en aluminium
Contre-plaque en fonderie d'aluminium
Contre-plaque avec deux cercles:
ø 100 mm, 3 trous oblongs largeur 9 mm
ø 132 mm, 3 trous oblongs largeur 9 mm
Support de balise orientable de 360º
sur la contre-plaque
Boîte de connexion selon
DIN 43 628/VDE 0660 · Partie 505
Couvercle du boîtier transparent avec vis
3 entrées de câble avec joint en plastique en
deux parties et collier anti-traction intégré pour
conducteur de terre 5 x 16@
Entrée de câble de raccordement avec nipple
d'étanchéité pour câble du luminaire
Borne porte-fusible avec fusible fin pour
courant faible 5 A à action retardée,
ø 5 × 20 mm
Module de contrôle LCN
220-240 V y 50-60 Hz
Sortie de contrôle pour DALI
Mode: DALI Broadcast
Borne à fiche pour ligne de données
Tension: 220-240 V y 50-60 Hz
Température atteint: -10°C à 40°C
Classe de protection I
c – Sigle de conformité
Poids: 11,3 kg
84 021
