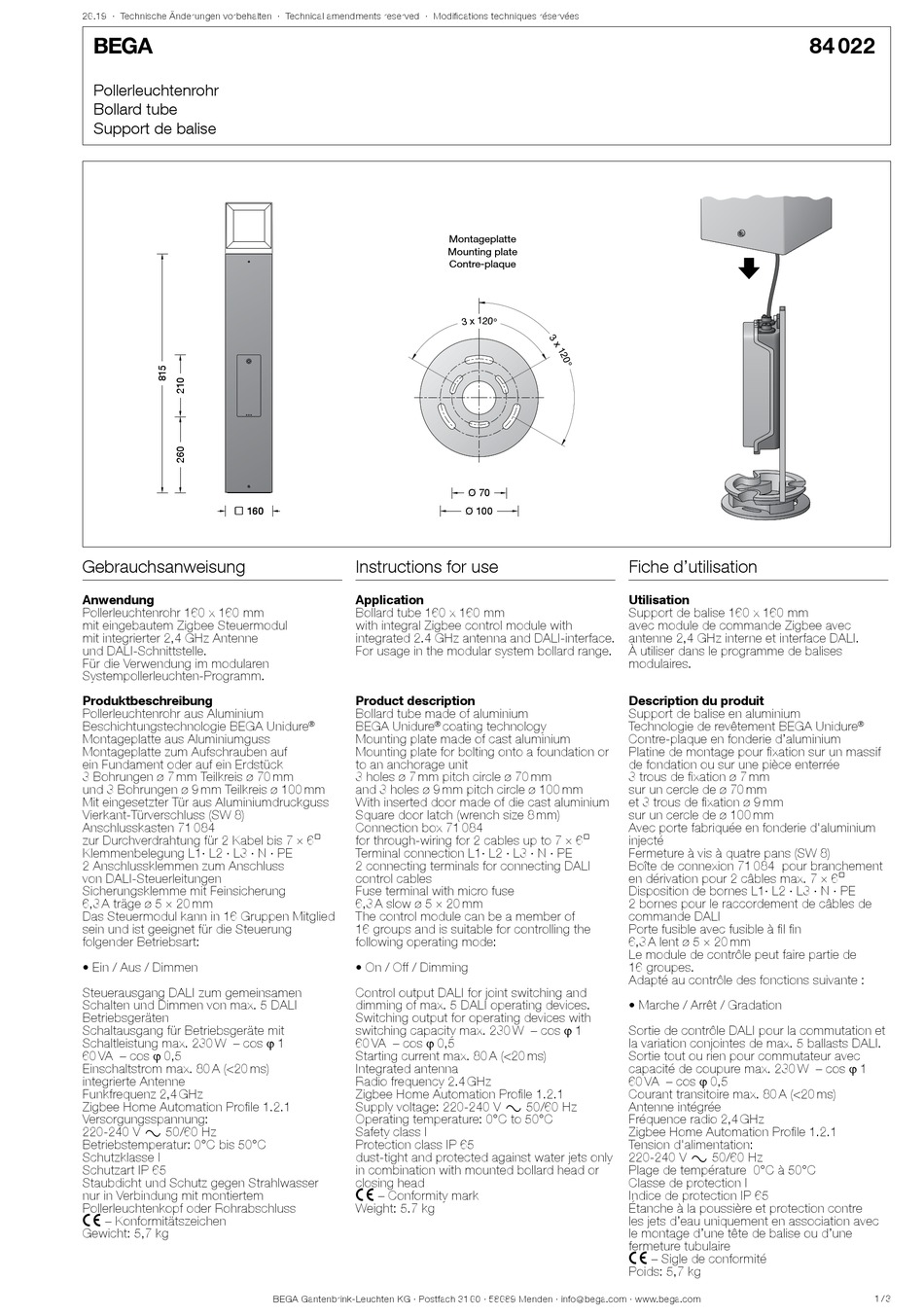

BEGA 84 022 Gebrauchsanweisung

26.19 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Pollerleuchtenrohr
Bollard tube
Support de balise
9 160 9 160
Gebrauchsanweisung
Anwendung
Pollerleuchtenrohr 160 x 160 mm
mit eingebautem Zigbee Steuermodul
mit integrierter 2,4 GHz Antenne
und DALI-Schnittstelle.
Für die Verwendung im modularen
Systempollerleuchten-Programm.
Produktbeschreibung
Pollerleuchtenrohr aus Aluminium
Beschichtungstechnologie BEGA Unidure
Montageplatte aus Aluminiumguss
Montageplatte zum Aufschrauben auf
ein Fundament oder auf ein Erdstück
3 Bohrungen ø 7 mm Teilkreis ø 70 mm
und 3 Bohrungen ø 9 mm Teilkreis ø 100 mm
Mit eingesetzter Tür aus Aluminiumdruckguss
Vierkant-Türverschluss (SW 8)
Anschlusskasten 71 084
zur Durchverdrahtung für 2 Kabel bis 7 × 6@
Klemmenbelegung L1· L2 · L3 · N · PE
2 Anschlussklemmen zum Anschluss
von DALI-Steuerleitungen
Sicherungsklemme mit Feinsicherung
6,3 A träge ø 5 × 20 mm
Das Steuermodul kann in 16 Gruppen Mitglied
sein und ist geeignet für die Steuerung
folgender Betriebsart:
• Ein / Aus / Dimmen
Steuerausgang DALI zum gemeinsamen
Schalten und Dimmen von max. 5 DALI
Betriebsgeräten
Schaltausgang für Betriebsgeräte mit
Schaltleistung max. 230 W – cos ϕ 1
60 VA – cos ϕ 0,5
Einschaltstrom max. 80 A (<20 ms)
integrierte Antenne
Funkfrequenz 2,4 GHz
Zigbee Home Automation Profile 1.2.1
Versorgungsspannung:
220-240 V y 50/60 Hz
Betriebstemperatur: 0°C bis 50°C
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
nur in Verbindung mit montiertem
Pollerleuchtenkopf oder Rohrabschluss
c – Konformitätszeichen
Gewicht: 5,7 kg
Instructions for use
Application
Bollard tube 160 x 160 mm
with integral Zigbee control module with
integrated 2.4 GHz antenna and DALI-interface.
For usage in the modular system bollard range.
Product description
Bollard tube made of aluminium
BEGA Unidure coating technology
® ®
Mounting plate made of cast aluminium
Mounting plate for bolting onto a foundation or
to an anchorage unit
3 holes ø 7 mm pitch circle ø 70 mm
and 3 holes ø 9 mm pitch circle ø 100 mm
With inserted door made of die cast aluminium
Square door latch (wrench size 8 mm)
Connection box 71 084
for through-wiring for 2 cables up to 7 × 6@
Terminal connection L1· L2 · L3 · N · PE
2 connecting terminals for connecting DALI
control cables
Fuse terminal with micro fuse
6,3 A slow ø 5 × 20 mm
The control module can be a member of
16 groups and is suitable for controlling the
following operating mode:
• On / Off / Dimming
Control output DALI for joint switching and
dimming of max. 5 DALI operating devices.
Switching output for operating devices with
switching capacity max. 230 W – cos ϕ 1
60 VA – cos ϕ 0,5
Starting current max. 80 A (<20 ms)
Integrated antenna
Radio frequency 2.4 GHz
Zigbee Home Automation Profile 1.2.1
Supply voltage: 220-240 V y 50/60 Hz
Operating temperature: 0°C to 50°C
Safety class I
Protection class IP 65
dust-tight and protected against water jets only
in combination with mounted bollard head or
closing head
c – Conformity mark
Weight: 5.7 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Montageplatte
Mounting plate
Contre-plaque
Ø 70 Ø 70
Ø 100 Ø 100
Fiche d'utilisation
Utilisation
Support de balise 160 x 160 mm
avec module de commande Zigbee avec
antenne 2,4 GHz interne et interface DALI.
À utiliser dans le programme de balises
modulaires.
Description du produit
Support de balise en aluminium
Technologie de revêtement BEGA Unidure
Contre-plaque en fonderie d'aluminium
Platine de montage pour fixation sur un massif
de fondation ou sur une pièce enterrée
3 trous de fixation ø 7 mm
sur un cercle de ø 70 mm
et 3 trous de fixation ø 9 mm
sur un cercle de ø 100 mm
Avec porte fabriquée en fonderie d'aluminium
injecté
Fermeture à vis à quatre pans (SW 8)
Boîte de connexion 71 084 pour branchement
en dérivation pour 2 câbles max. 7 × 6@
Disposition de bornes L1· L2 · L3 · N · PE
2 bornes pour le raccordement de câbles de
commande DALI
Porte fusible avec fusible à fil fin
6,3 A lent ø 5 × 20 mm
Le module de contrôle peut faire partie de
16 groupes.
Adapté au contrôle des fonctions suivante :
• Marche / Arrêt / Gradation
Sortie de contrôle DALI pour la commutation et
la variation conjointes de max. 5 ballasts DALI.
Sortie tout ou rien pour commutateur avec
capacité de coupure max. 230 W – cos ϕ 1
60 VA – cos ϕ 0,5
Courant transitoire max. 80 A (<20 ms)
Antenne intégrée
Fréquence radio 2,4 GHz
Zigbee Home Automation Profile 1.2.1
Tension d'alimentation:
220-240 V y 50/60 Hz
Plage de température 0°C à 50°C
Classe de protection I
Indice de protection IP 65
Étanche à la poussière et protection contre
les jets d'eau uniquement en association avec
le montage d'une tête de balise ou d'une
fermeture tubulaire
c – Sigle de conformité
Poids: 5,7 kg
84 022
®
