BEGA 84 080 Gebrauchsanweisung

48.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

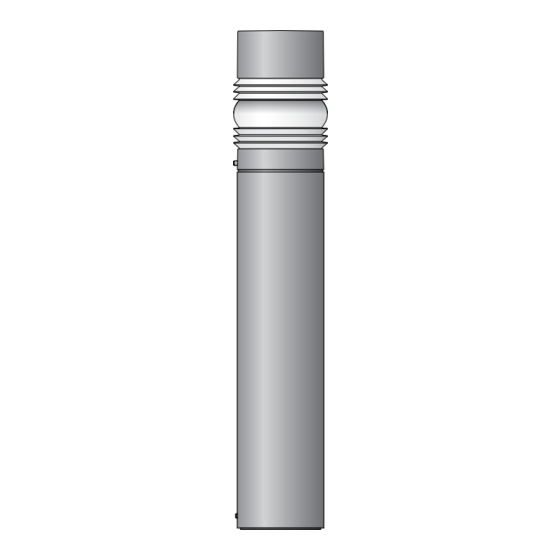

Pollerleuchte
Bollard
Balise
Ø 140
Gebrauchsanweisung
Anwendung
Pollerleuchte mit gebündeltem, rotations-
symmetrischen Lichtaustritt für die Beleuchtung
von Wegen, Beeten und Terrassen.
Die eingesetzte Gürtellinse aus Kristallglas
bewirkt eine waagerechte Bündelung des
Lichtes.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Beschichtungstechnologie BEGA Unidure
Optische Gürtellinse aus Kristallglas
Leuchte mit Montageplatte zum Aufschrauben
auf ein Fundament oder auf ein Erdstück
Leuchte auf Montageplatte 360° ausrichtbar
Montagebügel mit Anschlusskasten und
3-poliger Klemme 4@
zum Anschluss der Kabel max. 3 × 2,5@
Fassung E 27
Schutzklasse I
Schutzart IP 55
Staubgeschützt und Schutz gegen
Strahlwasser
Schlagfestigkeit IK06
Schutz gegen mechanische
Schläge < 1 Joule
c – Konformitätszeichen
Gewicht: 6,6 kg
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine elektrotechnische Fachkraft
erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Instructions for use
Application
Bollard with narrow beam, rotationally
symmetrical light output for lighting of paths,
flower-beds and terraces.
The fitted cylindrical lens made of crystal glass
concentrates the light horizontally.
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
BEGA Unidure coating technology
® ®
Optical cylindrical lens made of crystal glass
Luminaire with mounting plate for bolting onto a
foundation or an anchorage unit
Luminaire can be aligned on the mounting plate
around 360°
Mounting bracket with connection box and
3-pole terminal 4@ for connection of
mains supply cable max. 3 × 2.5@
Lampholder E 27
Safety class I
Protection class IP 55
Dust-tight and protected against water jets
Impact strength IK06
Protection against mechanical
impacts < 1 joule
c – Conformity mark
Weight: 6.6 kg
Safety indices
The installation and operation of this luminaire
are subject to national safety regulations.
Installation and commissioning may only be
carried out by a qualified electrician.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any luminaire is subsequently modified, the
persons responsible for the modification shall
be considered as manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Montageplatte
Mounting plate
Contre-plaque
Ø 70
Ø 100
Fiche d'utilisation
Utilisation
Balise à diffusion lumineuse focalisée, à
répartition symétrique circulaire pour l'éclairage
d'allées, de parterres fleuris ou de terrasses.
La lentille de Fresnel en verre clair focalise la
lumière sur le plan horizontal.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Technologie de revêtement BEGA Unidure
Lentille de Fresnel optique circulaire en verre
clair
Luminaire avec contre-plaque pour fixation
sur un massif de fondation ou sur une pièce
enterrée
Luminaire orientable sur 360º sur la
contre-plaque
Etrier de montage avec boîte de connexion
et bornier tri-polaire 4@ pour le raccordement
des câbles max. 3 × 2,5@
Douille E 27
Classe de protection I
Degré de protection IP 55
Protection contre la poussière et les jets d'eau
Résistance aux chocs mécaniques IK06
Protection contre les chocs
mécaniques < 1 joule
c – Sigle de conformité
Poids: 6,6 kg
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
L'installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modifications apportées au luminaire
se feront sous la responsabilité exclusive de
celui qui les effectuera.
84 080
IP 55
®
1 / 2
