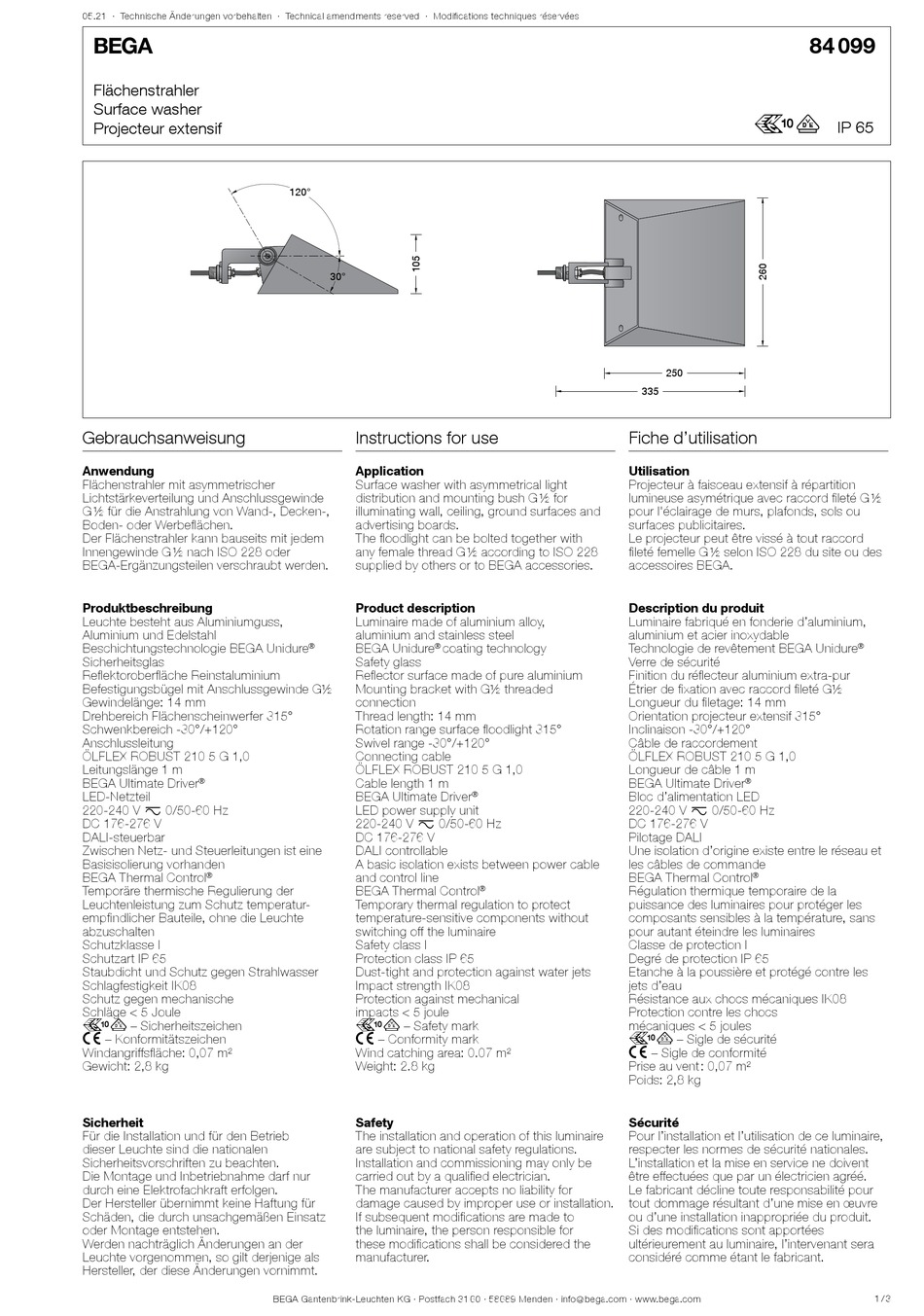

BEGA 84 099 Gebrauchsanweisung

05.21 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

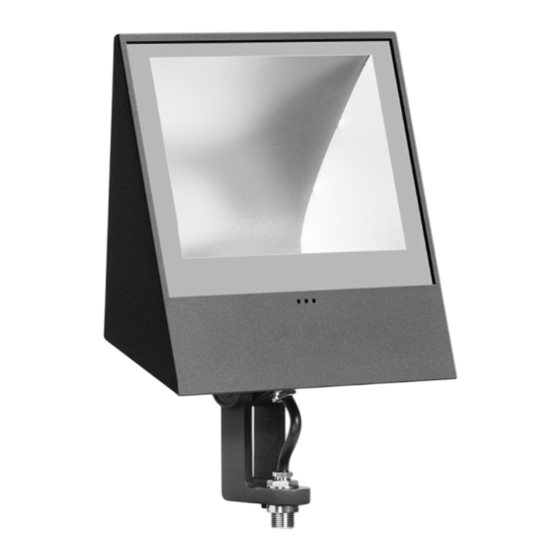

Flächenstrahler
Surface washer
Projecteur extensif
Gebrauchsanweisung
Anwendung
Flächenstrahler mit asymmetrischer
Lichtstärkeverteilung und Anschlussgewinde
G ½ für die Anstrahlung von Wand-, Decken-,
Boden- oder Werbeflächen.
Der Flächenstrahler kann bauseits mit jedem
Innengewinde G ½ nach ISO 228 oder
BEGA-Ergänzungsteilen verschraubt werden.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Beschichtungstechnologie BEGA Unidure
Sicherheitsglas
Reflektoroberfläche Reinstaluminium
Befestigungsbügel mit Anschlussgewinde G½
Gewindelänge: 14 mm
Drehbereich Flächenscheinwerfer 315°
Schwenkbereich -30°/+120°
Anschlussleitung
ÖLFLEX ROBUST 210 5 G 1,0
Leitungslänge 1 m
BEGA Ultimate Driver
®
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-276 V
DALI-steuerbar
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
BEGA Thermal Control
®
Temporäre thermische Regulierung der
Leuchtenleistung zum Schutz temperatur-
empfindlicher Bauteile, ohne die Leuchte
abzuschalten
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK08
Schutz gegen mechanische
Schläge < 5 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Windangriffsfläche: 0,07 m²
Gewicht: 2,8 kg
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine Elektrofachkraft erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
120°
30°
Instructions for use
Application
Surface washer with asymmetrical light
distribution and mounting bush G ½ for
illuminating wall, ceiling, ground surfaces and
advertising boards.
The floodlight can be bolted together with
any female thread G ½ according to ISO 228
supplied by others or to BEGA accessories.
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
BEGA Unidure coating technology
® ®
Safety glass
Reflector surface made of pure aluminium
Mounting bracket with G½ threaded
connection
Thread length: 14 mm
Rotation range surface floodlight 315°
Swivel range -30°/+120°
Connecting cable
ÖLFLEX ROBUST 210 5 G 1,0
Cable length 1 m
BEGA Ultimate Driver
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-276 V
DALI controllable
A basic isolation exists between power cable
and control line
BEGA Thermal Control
Temporary thermal regulation to protect
temperature-sensitive components without
switching off the luminaire
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK08
Protection against mechanical
impacts < 5 joule
r – Safety mark
c – Conformity mark
Wind catching area: 0.07 m²
Weight: 2.8 kg
Safety
The installation and operation of this luminaire
are subject to national safety regulations.
Installation and commissioning may only be
carried out by a qualified electrician.
The manufacturer accepts no liability for
damage caused by improper use or installation.
If subsequent modifications are made to
the luminaire, the person responsible for
these modifications shall be considered the
manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
335 335
Fiche d'utilisation
Utilisation
Projecteur à faisceau extensif à répartition
lumineuse asymétrique avec raccord fileté G ½
pour l'éclairage de murs, plafonds, sols ou
surfaces publicitaires.
Le projecteur peut être vissé à tout raccord
fileté femelle G ½ selon ISO 228 du site ou des
accessoires BEGA.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Technologie de revêtement BEGA Unidure
Verre de sécurité
Finition du réflecteur aluminium extra-pur
Étrier de fixation avec raccord fileté G½
Longueur du filetage: 14 mm
Orientation projecteur extensif 315°
Inclinaison -30°/+120°
Câble de raccordement
ÖLFLEX ROBUST 210 5 G 1,0
Longueur de câble 1 m
BEGA Ultimate Driver
Bloc d'alimentation LED
®
220-240 V x 0/50-60 Hz
DC 176-276 V
Pilotage DALI
Une isolation d'origine existe entre le réseau et
les câbles de commande
BEGA Thermal Control
Régulation thermique temporaire de la
®
puissance des luminaires pour protéger les
composants sensibles à la température, sans
pour autant éteindre les luminaires
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK08
Protection contre les chocs
mécaniques < 5 joules
r – Sigle de sécurité
c – Sigle de conformité
Prise au vent : 0,07 m²
Poids: 2,8 kg
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
L'installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité pour
tout dommage résultant d'une mise en œuvre
ou d'une installation inappropriée du produit.
Si des modifications sont apportées
ultérieurement au luminaire, l'intervenant sera
considéré comme étant le fabricant.
84 099
r
IP 65
250 250
®
®
®
1 / 3
