Erweiterung 3: Montage Landegestell

Pos. 6 und 7 zeigen Tuning-
Landegestell Platten im
Alien-Design.
Bestellnummer linke
Seitenplatte: 4047_1A
Bestellnummer rechte
Seitenplatte: 4047_2A
Heli Professional REVOLUTION
Position Teile-Nr./Bezeichnung
1 4043 Distanzhülsen Delrin
2 4041_E CFK-Seitenplatte
3 S_139 DIN912 M3x25
4 4042_1 Rahmenhalter lang
5 DIN912 M3x14
6 4047_1 CFK-Landegestell Platte
7 4047_2 CFK-Landegestell Platte
8 S_407 Blechschraube M2,9x9,5
9 S_145 Stoppmutter M3
10 S_450 Blechschraube M2,9x15

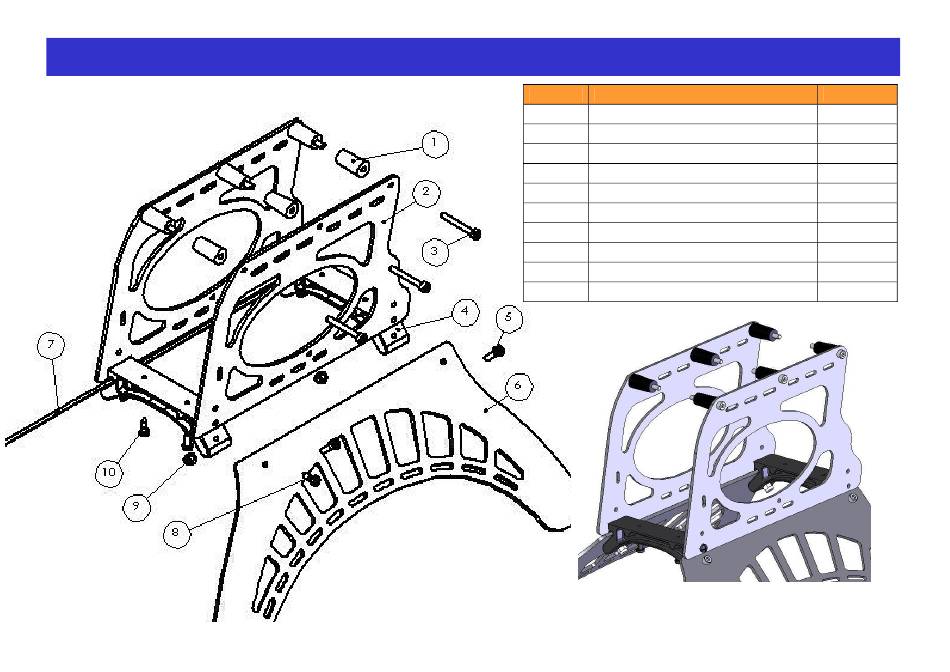

1. Landegestell laut Zeichnung montieren.
2. Wichtig: Blechschrauben mit Epoxydharz
einkleben.
Schraubensicherungslack nicht vergessen!
Stückzahl
6
2
6
2
4
1
1
2
4
2
