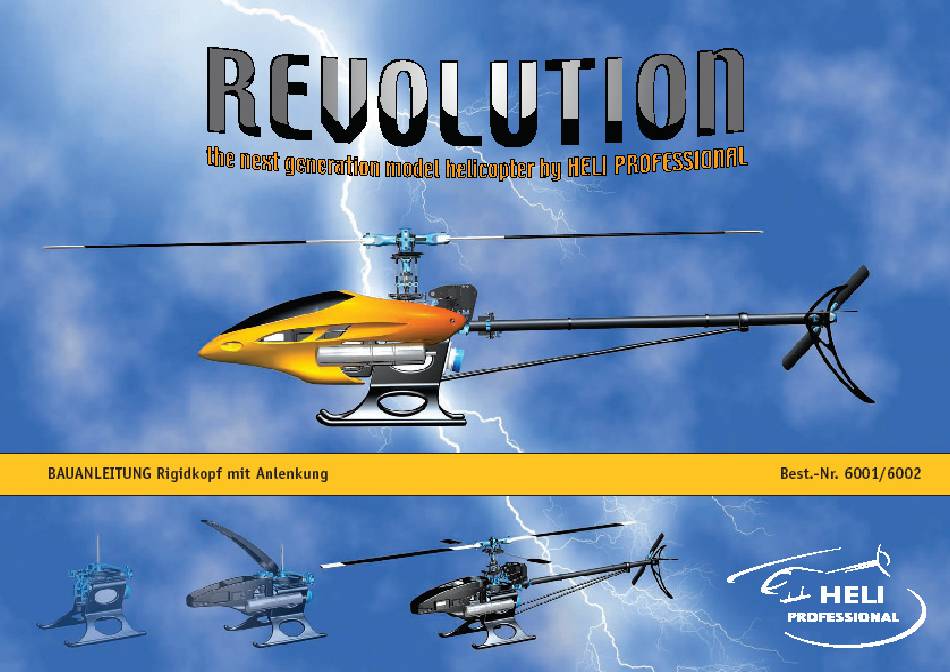

- Seite 1 Heli Professional REVOLUTION...
- Seite 2 Die Kugelbolzen in die jeweils mittige Bohrung der Servoscheibe schrauben. Der Lochabstand der Kugelbolzen muss 15mm betragen. Bitte Schraubensicherungslack verwenden! 2. Die Servoscheibenschraube ebenfalls mit Loctite sichern. 3. Beim Nickservo werden wie im Handbuch beschrieben die Kugelbolzen Nr. 1805 verwendet. Heli Professional REVOLUTION...
-
Seite 3: Rigidkopf 1.1: Vorsteuerung Servoscheiben
Neutralstellung die am besten passende Position und korrigieren Sie ggf. elektronisch am Sender. Achten Sie hierbei auf die Vorsteuerung von 5°. Servoscheibenposition Servoscheibenposition 5° des Nickservos und des Rollservos links: Rollservos rechts: Vorsteuerung des Servos gemäß Zeichnung. Heli Professional REVOLUTION... -
Seite 4: Rigidkopf 2: Montage Kugelbolzen Auf Der Taumelscheibe
1800 Kugelbolzen M3x4,5 1007 Trilinkbrücke 1801 Kugelbolzen M3x6 S_130 DIN912 M3x6 2. Teile laut Zeichnung montieren. 3. Alle vier Kugelbolzen Nr. 1800 in die innerste Bohrung des Taumelscheibeninnenrings schrauben. Kugelbolzen bitte mit Gefühl anziehen. Schraubensicherungslack nicht vergessen! Heli Professional REVOLUTION... - Seite 5 Mitnehmer-Mittelteil Nr. 1102.1 auf der Rotorwelle geklemmt. 4. Die beiliegenden 0,1mm Passscheiben werden bei Bedarf zwischen die Kugellager Nr. B_06 gelegt, um deren Freigängigkeit zu gewährleisten. 5. Alle Kugellager müssen mit Epoxidharz vorsichtig ins Carbon eingeklebt werden. Heli Professional REVOLUTION...
-
Seite 6: Rigidkopf 2.2: Montage Taumelscheibe Und Taumelscheibenmitnehmer
Kugelköpfe zu den Kugelbolzen. Anmerkung: Diese Baustufe sollte nicht auf der Hauptrotorwelle ausgeführt werden, da ansonsten Anlenkung vom Taumelscheibenmitnehmer zur Taumelscheibe unter der Spannung verbogen werden könnte und damit die Leichtgängigkeit der Komponenten nicht mehr gewährleistet wäre. Heli Professional REVOLUTION... -
Seite 7: Rigidkopf 3: Montage Zentralstück
Rigidkopf 3: Montage Zentralstück Position Teile-Nr./Bezeichnung Stückzahl 1107 Zentralstück 6002 Abstützung für Zentralstück (Rigidkopf) 4. Teile gemäß Zeichnung montieren. Bitte Schraubensicherungslack verwenden! Heli Professional REVOLUTION... - Seite 8 Rigidkopf 3.1: Montage Mischhebelarme Position Teile-Nr./Bezeichnung Stückzahl Rotorkopf vormontiert S_131 DIN912-M3x8 1111 Mischhebelarm 1802 Kugelbolzen-M3x8,5 1. Mischhebelarme und Kugelbolzen an den vormontierten Rotorkopf schrauben. Der Rotorkopf wird, bis auf die Mischhebelarme, standardmäßig gemäß Handbuch montiert. Schraubensicherungslack nicht vergessen! Heli Professional REVOLUTION...
-
Seite 9: Rigidkopf 4: Montage Rotorkopf Mit Taumelscheibe
S_135 DIN912-M3x16 1. Den montierten Rotorkopf auf die Rotorwelle stecken und mit der Schraube Pos. 4 durch Zentralstück und Rotorwelle verschrauben. 2. Jetzt die 2 Schrauben Pos. 3 gemäß Zeichnung einschrauben und gleichmäßig festziehen. Schraubensicherungslack nicht vergessen! Heli Professional REVOLUTION... -
Seite 10: Rigidkopf 4.1: Montage Steuergestänge
Mittelteil wie folgt aus. Schraubensicherungslack nicht vergessen: a) Die Steuergestänge müssen parallel zur Rotorwelle senkrecht nach oben verlaufen. b) Die Höhe des Mittelstücks auf der Rotorwelle so justieren, dass bei 0°-Pitch die Mitnehmer-Arme rechtwinklig zur Rotorwelle stehen (siehe Abbildung). Heli Professional REVOLUTION... - Seite 11 Heli Professional REVOLUTION...
