Erweiterung 2: Montage Elektromotor - Heli-Professional REVOLUTION Bauanleitung

Erweiterung 2: Montage Elektromotor

Heli Professional REVOLUTION
Position Teile-Nr./Bezeichnung
1 4701 oder 4701_1 E-Zahnrad
2 S_208 Gewindestift M4x5
4024 oder 4024_1 E-Zahnrad
3
Distanz
4 S_147 U-Scheibe M3
5 S_132 M3x10
6 M4x10 Senkkopfschraube

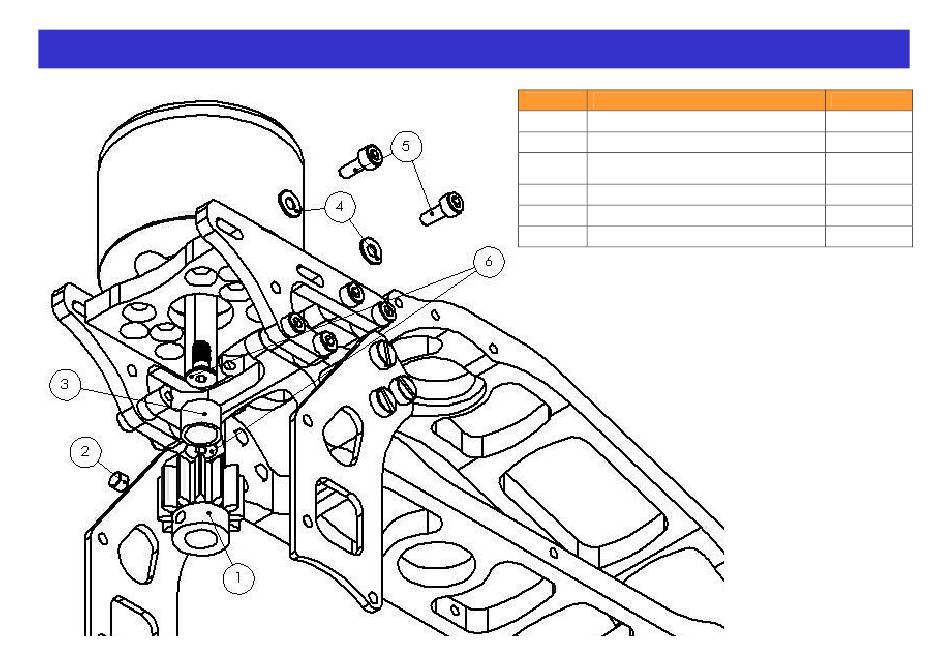

1. Elektromotor gemäß Zeichnung montieren.
Bitte Schraubensicherungslack verwenden!
2. Das Zahnflankenspiel zum Hauptzahnrad so einstellen,
dass der Spalt vom Kopfkreis des E-Zahnrades zum
Fußkreis des Hauptzahnrades ca. 0,5mm beträgt.
Stückzahl
1
1
1
4
4
2
