Erweiterung 1: Montage Gyrohalter und CFK-Träger

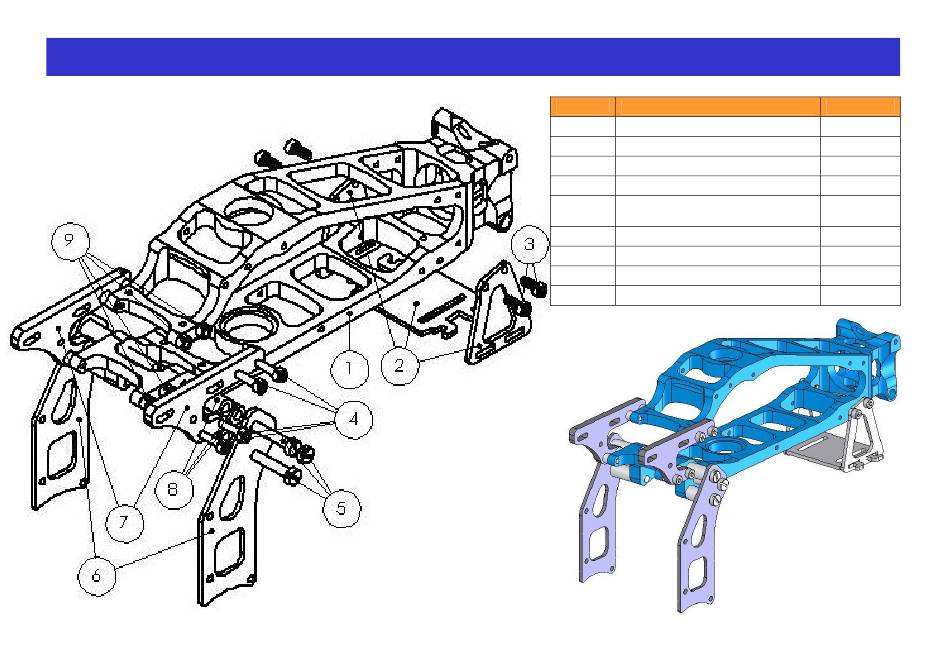

1. Baugruppe gemäß Zeichnung montieren.
Schraubensicherungslack nicht vergessen!
2. Aus Sicherheitsgründen empfehlen wir den
Kreisel zusätzlich mit Gummi-Ringen zu sichern.
3. Die verwendeten Aluschrauben bitte vorsichtig
anziehen.
Position
1
2
3
4
5
6
7
8
9
Heli Professional REVOLUTION
Teile-Nr./Bezeichnung
4005 Hauptrahmen
4700 Gyrohalter
S_149 DIN912 M3x4
S_133 DIN912 M3x12
S_177_A Alu Schlitzschraube
M4x25
4008 CFK-Verbinder
4009_C CFK-Rahmenstrebe
4023 Distanzhülse
4022 Distanzhülse
Stückzahl
1
1
4
8
6
2
2
6
8
