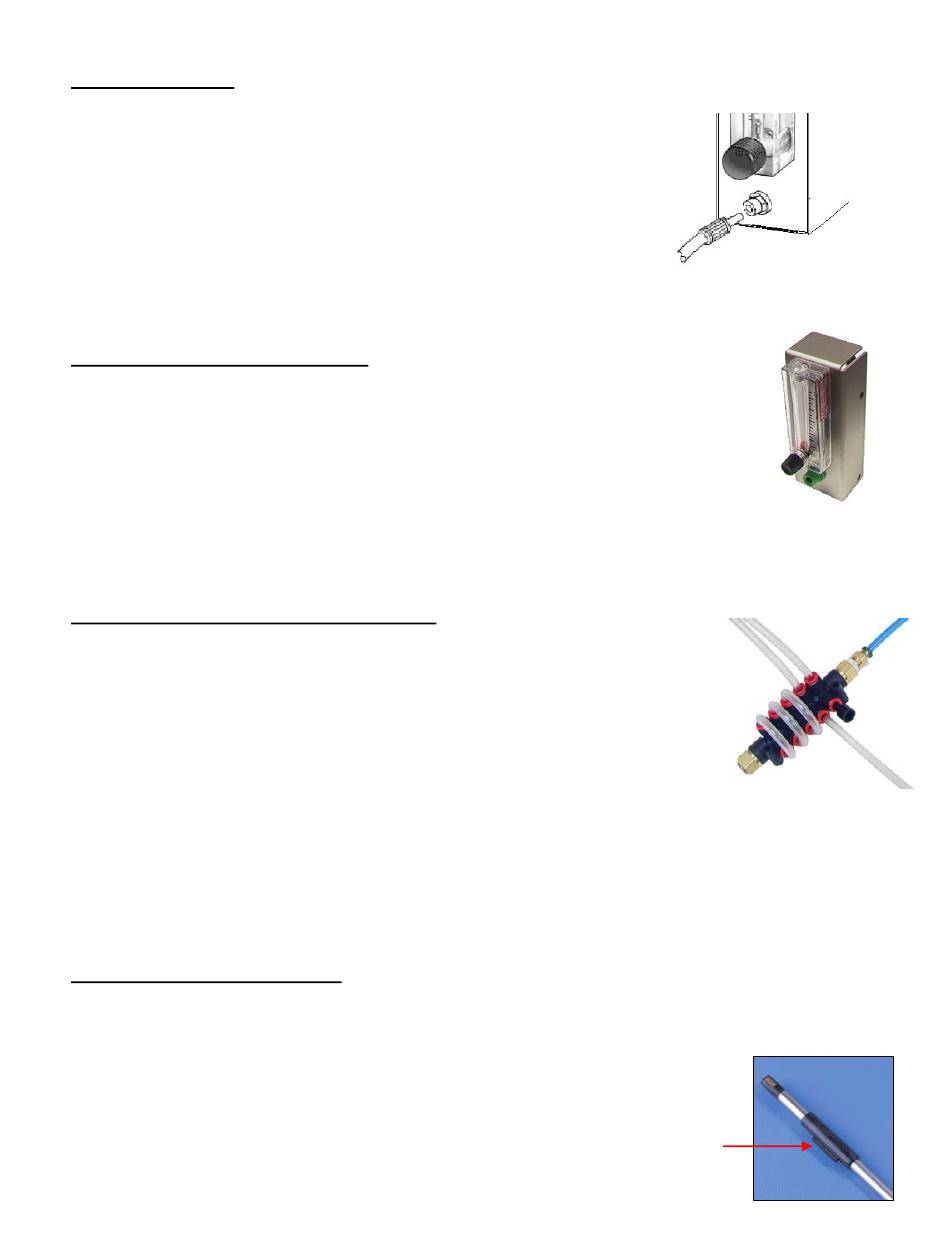

Stickstoffanschluss

1. Schließen Sie den 137 cm langen Stickstoffschlauch an das
Metallrohr auf der Rückseite der TD-100N Handeinheit an.
2. Schließen Sie das gerippte Ende eines Schnellanschluss-
Schlauchhalterungssteckers (ARTIKELNR. 1259-0087) am freien Ende
des 137 cm langen Luftschlauchs an. Sichern Sie den Luftschlauch am
Netzkabel der Handeinheit mit Kabelhaltern (ARTIKELNR. 1321-0085-01).
3. Schließen Sie den Schnellanschluss-Schlauchhalterungsstecker an das
Netzteil oder den optionalen Stickstoffanschluss an.

Optionaler PACE Stickstoffregulator

Die TD-100N kann an jedes System angeschlossen werden, das mit
Lötspitzen/Heizelementkartuschen kompatibel ist (zum Beispiel an die Systeme HW
100 oder TW 100). Befestigen Sie einfach den PACE Stickstoffregulator
(Artikelnummer 6993-0271-P1) seitlich am Netzteilgehäuse, indem Sie das
mitgelieferte Befestigungsmaterial verwenden. Schließen Sie danach Ihre
Stickstoffquelle wie beispielsweise einen PACE Stickstoffgenerator NF500
(ARTIKELNR. 8110-0001) oder NF1000 (ARTIKELNR. 8110-0002) an die
Schlauchtülle an der Rückseite des Regulators an. Befolgen Sie die mit diesem Produkt mitgelieferten
Empfehlungen zum Durchfluss.

Optionales PACE Stickstofferweiterungs-Set

Das PACE Stickstofferweiterungs-Set (ARTIKELNR. 6993-0277-P1) bietet 10
Schnellanschlussbuchsen für Ihre Stickstoffquelle. Das Set umfasst (1)
Schnellanschluss-Zehnfachverteiler, (1) Kunststoffanschlussstopfen sowie 15
Meter flexiblen Schlauch, der zum Verlegen an eine beliebige Arbeitsstation
zugeschnitten werden kann. In der Abbildung rechts sind drei Anschlüsse
belegt. Die sieben übrigen Anschlüsse sind mit dem mitgelieferten
Kunststoffanschlussstopfen sowie kurzen Stücken des mitgelieferten
Schlauchs abgedeckt.
VORSICHT
Drehen Sie den Stickstoffschlauch und ziehen Sie gleichzeitig daran, um ihn abzunehmen. Versuchen
Sie NICHT, den Schlauch direkt abzuziehen. Dadurch könnten die Anschlüsse beschädigt oder sogar
zerstört werden.

Installation der Spitzenkartusche

TD-100-Spitzenkartuschen sind mit einer Schlüsselverriegelung versehen. Dadurch wird sichergestellt,
dass die Spitzenkartuschen fest sitzen und ihre Ausrichtung beibehalten.
1. Richten Sie die Federverriegelung an der Spitzenkartusche auf die Kerbe
auf der Vorderseite der Handeinheit aus.
2. Schieben Sie die Spitzenkartusche vollständig in die Handeinheit hinein.
