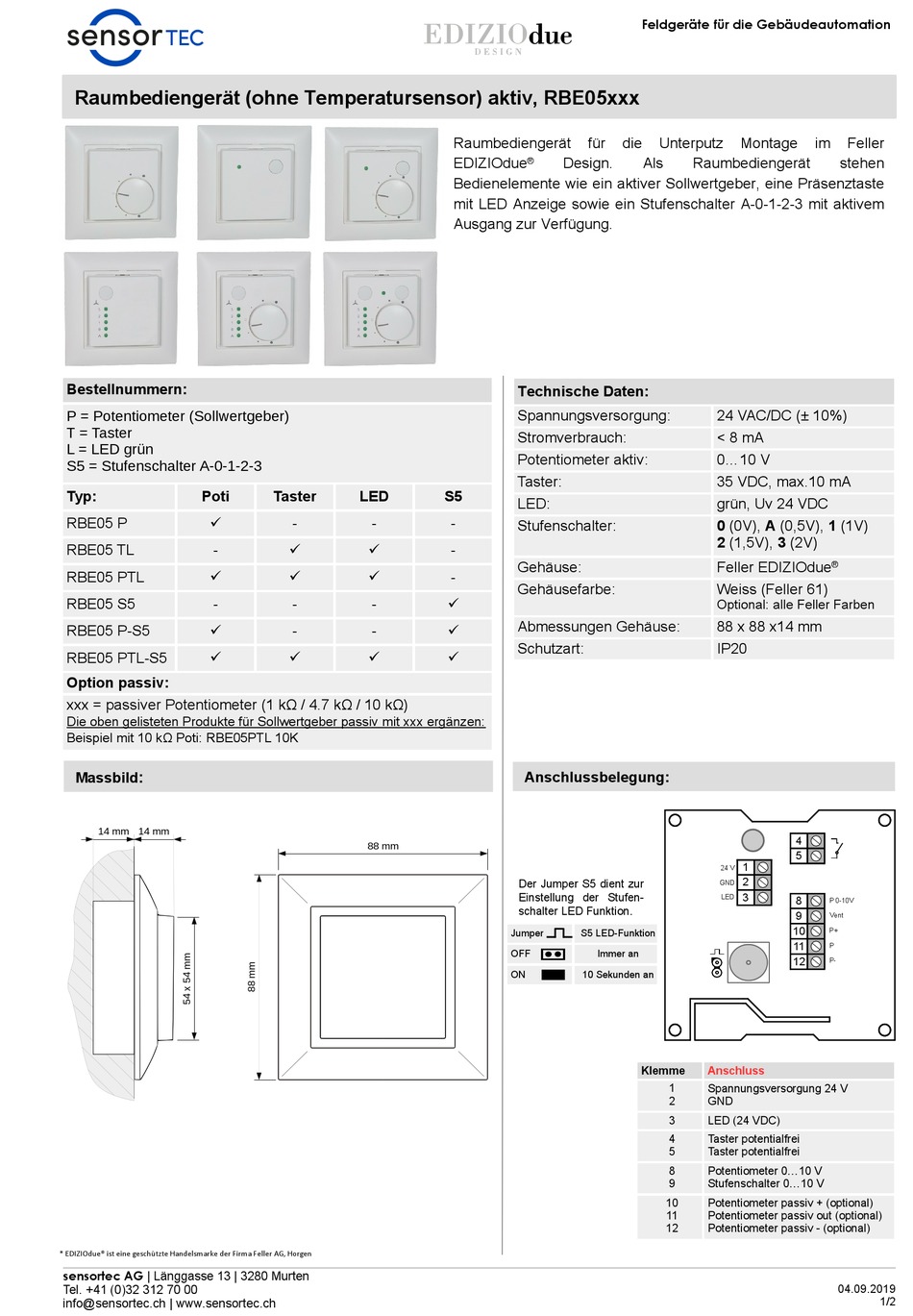

Sensortec EDIZIOdue RBE05 Serie Kurzanleitung

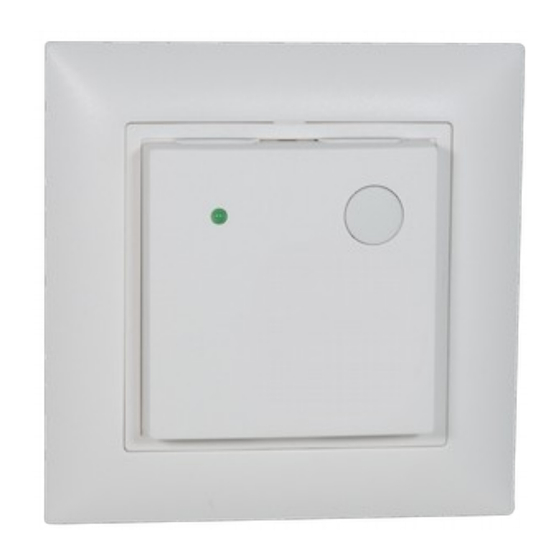

Raumbediengerät (ohne Temperatursensor) aktiv, RBE05xxx
Bestellnummern:
P = Potentiometer (Sollwertgeber)
T = Taster
L = LED grün
S5 = Stufenschalter A-0-1-2-3
Typ: Poti
RBE05 P 
RBE05 TL -
RBE05 PTL 
RBE05 S5 -
RBE05 P-S5 
RBE05 PTL-S5 
Option passiv:
xxx = passiver Potentiometer (1 kΩ / 4.7 kΩ / 10 kΩ)
Die oben gelisteten Produkte für Sollwertgeber passiv mit xxx ergänzen:
Beispiel mit 10 kΩ Poti: RBE05PTL 10K
:
Massbild
14 mm 14 mm
* EDIZIOdue® ist eine geschützte Handelsmarke der Firma Feller AG, Horgen
sensortec AG | Länggasse 13 | 3280 Murten
Tel. +41 (0)32 312 70 00
info@sensortec.ch | www.sensortec.ch
Taster LED S5
- -
 
 
- -
- -
 
88 mm
Raumbediengerät für
EDIZIOdue Design.
®
Bedienelemente wie ein aktiver Sollwertgeber, eine Präsenztaste
mit LED Anzeige sowie ein Stufenschalter A-0-1-2-3 mit aktivem
Ausgang zur Verfügung.
Technische Daten:
Spannungsversorgung:
Stromverbrauch:
Potentiometer aktiv:
Taster:
LED:
-
Stufenschalter:
-
Gehäuse:
-
Gehäusefarbe:

Abmessungen Gehäuse:

Schutzart:

Anschlussbelegung:
Der Jumper S5 dient zur
Einstellung der Stufen-
schalter LED Funktion.
Jumper S5 LED-Funktion
OFF Immer an
ON 10 Sekunden an
Feldgeräte für die Gebäudeautomation
die Unterputz Montage
Als Raumbediengerät
24 VAC/DC (± 10%)
< 8 mA
0...10 V
35 VDC, max.10 mA
grün, Uv 24 VDC
0 (0V), A (0,5V), 1 (1V)
2 (1,5V), 3 (2V)
Feller EDIZIOdue
Weiss (Feller 61)
Optional: alle Feller Farben
88 x 88 x14 mm
IP20
1
24 V
2
GND
3
LED
10
11
12
Klemme Anschluss
1
Spannungsversorgung 24 V
2 GND
3 LED (24 VDC)
4 Taster potentialfrei
5 Taster potentialfrei
8 Potentiometer 0...10 V
9 Stufenschalter 0...10 V
10 Potentiometer passiv + (optional)
11 Potentiometer passiv out (optional)
12 Potentiometer passiv - (optional)
im Feller
stehen
®
4
5
8
P 0-10V
9
Vent
P+
P
P-
04.09.2019
1/2
