Bauanleitung 100.803
Windrad
12

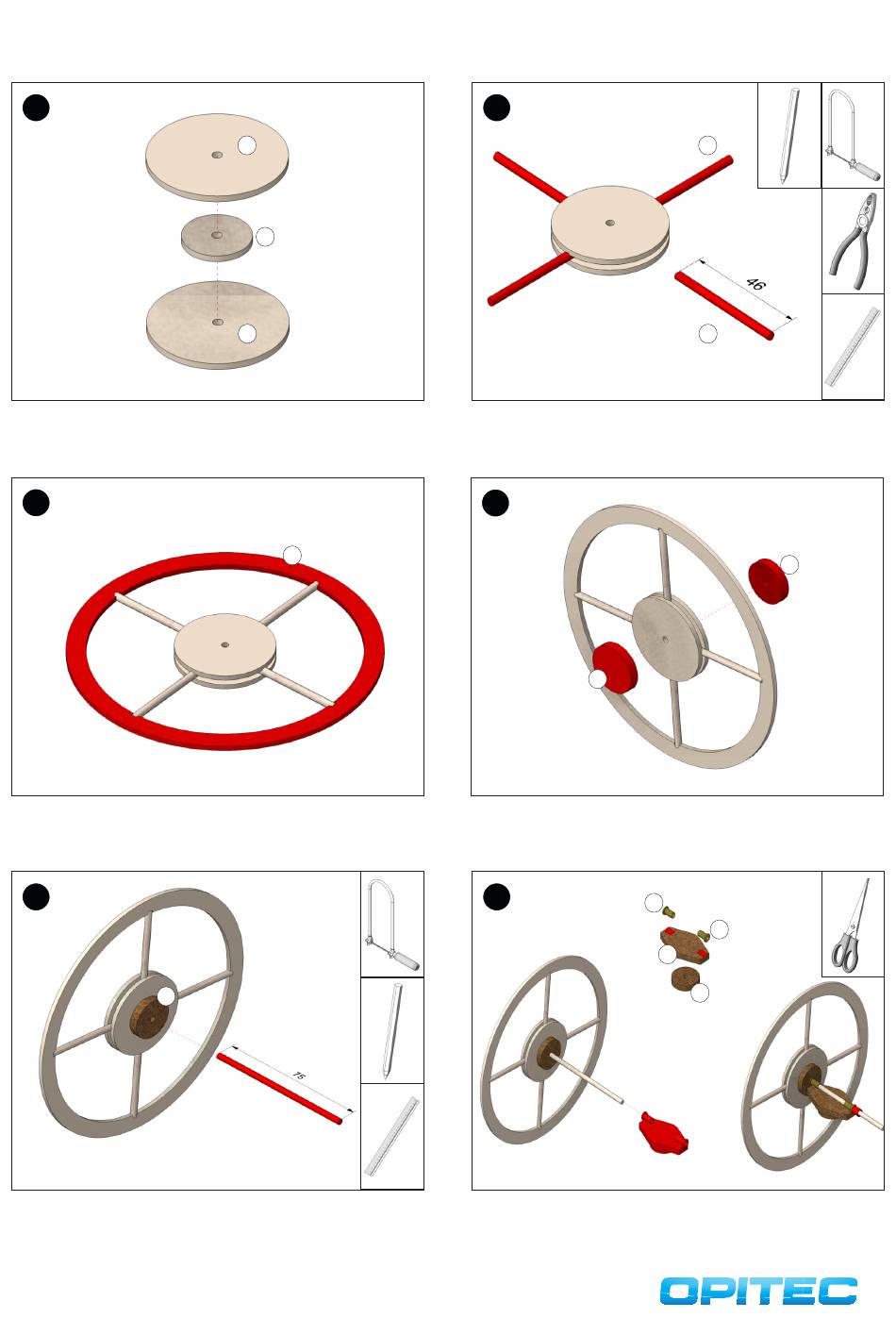

Die drei Kartonscheiben (3b,3d sowie 3f) wie abgebildet so aufeinan-
der leimen, dass die Löcher genau fluchten.
14
Die Scheiben mit den Rundstäben im Kartonteil (3a) in den voresehe-
nen Aussparungen einkleben.
16
E
Von einem Rundstab (4) ein Stück (75mm) ablängen. Sägeschnitte säu-
bern und anschließend in der Bohrung der Korkscheibe (E) einleimen.
4
3b
3f
3d
3a
13
Von einem Rundstab (4) vier gleich lange Stücke (46mm) ablängen
und Sägeschnitte säubern. Die Enden der Rundstäbe vor dem Einschub
zwischen die Scheiben mit einer Zange flachdrücken. Anschließend
wie abgbildet 90° versetzt, bündig zur Zwischenscheibe einkleben.
15
D
Die beiden Korkscheiben (D+E) von beiden Seiten ausgemittelt auf
dem Rad aufkleben.
17
2 Metallösen (5) auf das Korkteil (F) aufkleben. Anschließend von
unten aufgemittelt die Korkscheibe (G) aufkleben. Die fertige Halte-
rung wie abgebildet auf den Rundstab aufstecken. zum fixieren der
Windradachse einen ca. 5mm breiten, 60-80mm langen Papierstreifen
um das Achsende leimen.
3b
4
E
5
5
F
G
