Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel-
zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt-
zung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter
Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden. Für
Kinder unter 36 Monaten nicht geeignet. Erstickungsgefahr!
Stückliste
Holzleiste
Holzleiste
Holzrundstab
Holzrad
Blechschraube
Holzkugel
Gummiring
1
117.190

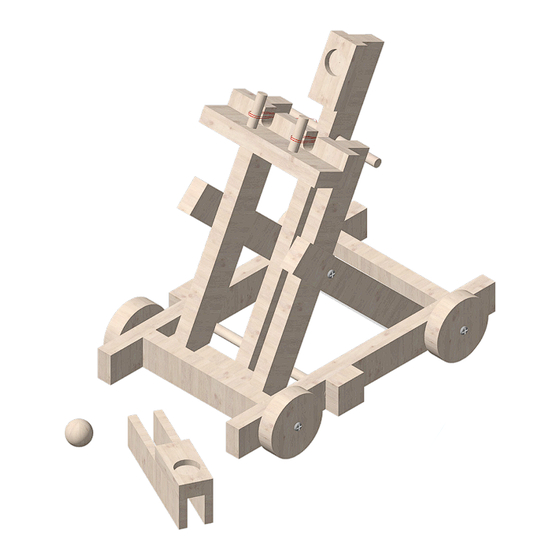

Opitec-Katapult
HINWEIS:
Stückzahl
10
1
1
4
6
1
6

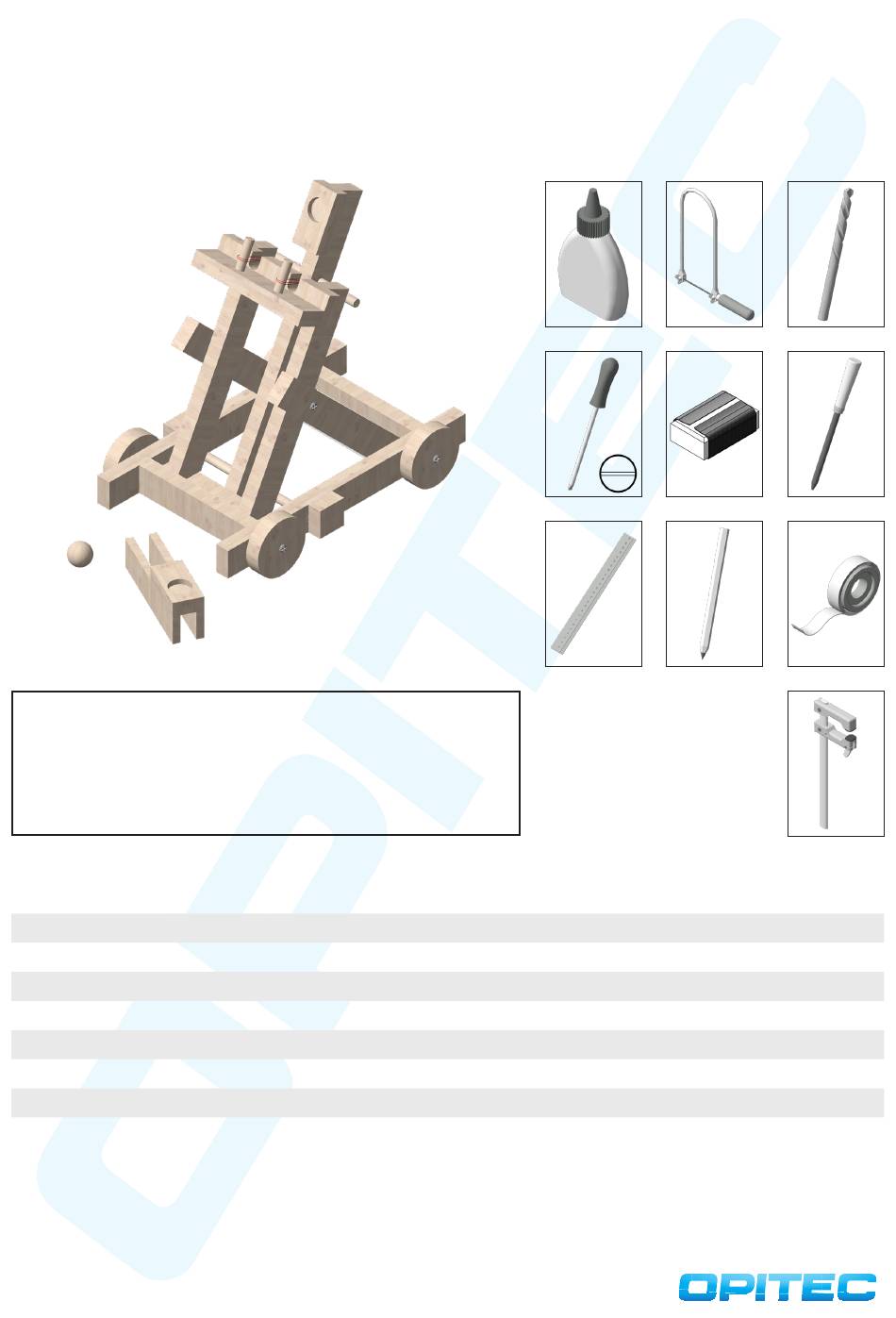

Benötigtes Werkzeug:
Holzleim
Schraubendreher
Lineal
Maße (mm)
200x20x10
200x20x5
250x6
ø 40
19x3
ø 20
ø 40
Laubsäge
Bohrer
Schleifpapier
Rundfeile
Bleistift
Klebeband
Klemmzwinge
Bezeichnung
Holzleiste
Holzleiste
Rundstab
Holzrad
Schraube
Holzkugel
Gummiring
ø 2
ø 3
ø 6
ø 6,5
ø 15
Teile-Nr.
1
2
3
4
5
6
7
Werbung
Verwandte Anleitungen für Opitec 117.190
Inhaltszusammenfassung für Opitec 117.190
- Seite 1 Klebeband HINWEIS: Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel- zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt- zung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden.
- Seite 2 Bauanleitung 117.190 OPITEC Katapult Zwei Holzleisten (1) zur Hand nehmen und die Schablone (Seite 9-13.) übertragen. Pro Holzleiste 2 Teile (1a+1b) mit einer Länge von 90mm ablängen und Sägekanten mit Schleifpapier säubern. Die beiden Teile (1c) für einen späteren Arbeitsschritt zurück legen! ø6,5...
- Seite 3 Bauanleitung 117.190 OPITEC Katapult ø 6 Auf Teil 1e sowie auf Teil 1f wie abgebildet nach Bemaßung bzw. Anschließend auf der Leiste (1e) wie abgebildet mit der Laubsäge bis zu Schablone (Seite...) den Abstand der Bohrungen abmessen und ø 6mm den Bohrungen einsägen.
- Seite 4 Bauanleitung 117.190 OPITEC Katapult ø6 Auf der letzten Leiste (1) Position für die Bohrungen markieren und ø 6mm durchbohren. Auf dem Rundstab (3) Bemaßung markieren und mit der Laubsäge bzw. Dekupiersäge ablängen. Sägeschnitte säubern. Alle Zuschnitte gut aufheben. Teil (1b) und Teil (1a) wie abgebildet zusammenleimen und Leim Die beiden Teile (1d) wie abgebildet mit den beiden Fertigteilen (1a+1b), gut trocknen lassen.
- Seite 5 Bauanleitung 117.190 OPITEC Katapult Die beiden Seitenstreben (1h+1i) wie abgebildet mit einer Schraube(5) Die beiden Teile (1d) wie abgebildet mit den beiden Fertigteilen (1a+1b), so verbinden dass diese noch beweglich bleiben. Die zweiten Leisten 25mm beidseitig eingerückt, verleimen. Mit Klemmzwingen fixieren (1h+1i) ebenso allerdings spiegelverkehrt verbinden.
- Seite 6 Bauanleitung 117.190 OPITEC Katapult Den Rundstab (3a) des Schwungarmes wie abgebildet in den Bohrun- Die beiden Teile (1c) siehe Schritt 1 wie in der Abbildung gezeigt so seit- gen der beiden Seitenteile (1b) eisetzen. Nicht anleimen! lich aufleimen, dass der Schwungarm sich nicht durch die Bohrungen hin und her bewegen kann.
- Seite 7 Bauanleitung 117.190 OPITEC Katapult Für Tüftler: Verlängern des Wurfarms Das Katapult mit einer Hand niederhalten. Mit der anderen Hand den Die Holzleisten (2) wie abgebildet am Teil (1k) festleimen. Wurfarm spannen und dabei die Holzkugel (6) einlegen. Das übrige Teil (1g) aufleimen. Siehe Abbildung Die Wurfarmverlängerung mit Klebeband wie abgebildet am vorhan-...
- Seite 9 Bauanleitung 117.190 OPITEC Katapult Schablonen M 1:1...
- Seite 11 Bauanleitung 117.190 OPITEC Katapult Schablonen M1:1...
- Seite 13 Bauanleitung 117.190 OPITEC Katapult Schablonen M1:1...
