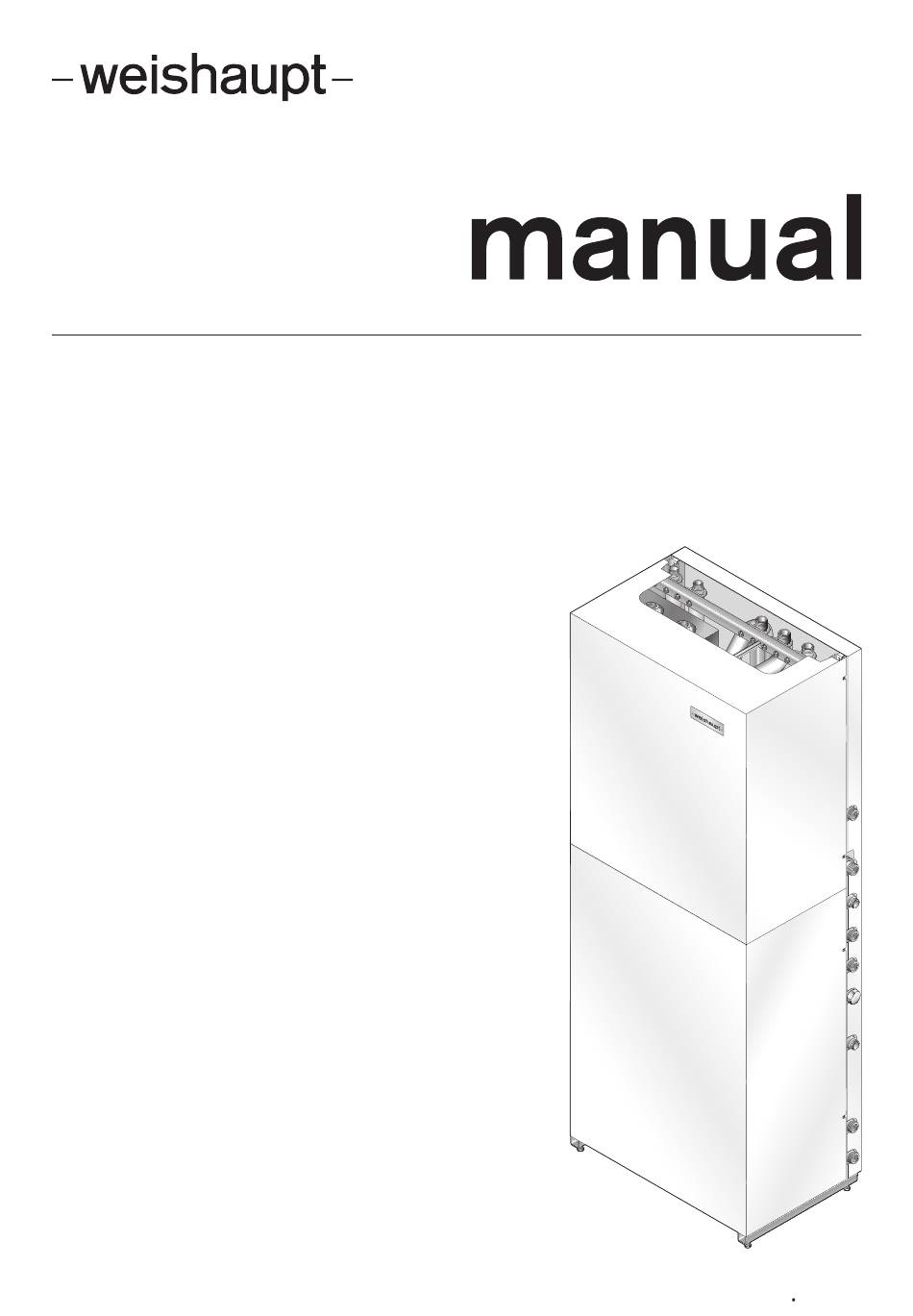

- Seite 1 Montage- und Betriebsanleitung Installations Tower WIT 83299001 1/2020-02...
-
Seite 2: Inhaltsverzeichnis
Montage- und Betriebsanleitung Installations Tower WIT Benutzerhinweise ...................... 3 1.1 Zielgruppe ........................ 3 1.2 Symbole ......................... 3 1.3 Gewährleistung und Haftung .................. 4 Sicherheit .......................... 5 2.1 Bestimmungsgemäße Verwendung ................. 5 2.2 Sicherheitsmaßnahmen .................... 5 2.2.1 Persönliche Schutzausrüstung (PSA) .............. 5 2.2.2 ... -
Seite 3: Benutzerhinweise
Montage- und Betriebsanleitung Installations Tower WIT 1 Benutzerhinweise 1 Benutzerhinweise Diese Anleitung ist Bestandteil vom Gerät und muss am Einsatzort aufbewahrt wer- Originalbetriebsanleitung den. Vor Arbeiten am Gerät die Anleitung sorgfältig lesen. 1.1 Zielgruppe Die Anleitung wendet sich an Betreiber und qualifiziertes Fachpersonal. Sie ist von allen Personen zu beachten, die am Gerät arbeiten. -
Seite 4: Gewährleistung Und Haftung
Montage- und Betriebsanleitung Installations Tower WIT 1 Benutzerhinweise 1.3 Gewährleistung und Haftung Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurück- zuführen sind: nicht bestimmungsgemäße Verwendung, Nichtbeachten der Anleitung, Betrieb mit nicht funktionsfähigen Sicherheits- oder Schutzeinrichtungen, Weiterbenutzung trotz Auftreten von einem Mangel, unsachgemäßes Montieren, Inbetriebnehmen, Bedienen und Warten,... -
Seite 5: Sicherheit
Montage- und Betriebsanleitung Installations Tower WIT 2 Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäße Verwendung Das Gerät ist geeignet für die hydraulische Anbindung zwischen Wärmeerzeuger, Speicher und Heizungsanlage. Das Gerät darf nur in geschlossenen Räumen betrieben werden. Der Aufstellraum muss den örtlichen Bestimmungen entsprechen und muss frostsi- cher sein. -
Seite 6: Produktbeschreibung
Montage- und Betriebsanleitung Installations Tower WIT 3 Produktbeschreibung 3 Produktbeschreibung 3.1 Typenschlüssel Der Typenschlüssel entspricht den im WIT eingebauten Zusatzkomponenten. Beispiel: WIT vers. WASol/pump/sepa/circu WIT vers. Baureihe: Weishaupt Installations Tower WASol Ausführung: Solarspeicher pump Ausführung: Pumpengruppe sepa Ausführung: Systemtrennung circu Ausführung: Installationseinheit Trinkwasser... -
Seite 7: Serialnummer
Montage- und Betriebsanleitung Installations Tower WIT 3 Produktbeschreibung 3.2 Serialnummer Die Serialnummer auf dem Typenschild identifiziert das Produkt eindeutig. Sie ist für den Weishaupt-Kundendienst erforderlich. 1 Typenschild Ser. Nr.: 7-32 83299001 1/2020-02 Et... -
Seite 8: Technische Daten
Temperatur bei Transport/Lagerung –20 … +70 °C relative Luftfeuchtigkeit max 80 %, keine Betauung Aufstellhöhe max 2000 m Für eine höhere Aufstellhöhe ist Rücksprache mit Weishaupt erforderlich. 3.3.3 Druckverlust 1000 1 Durchfluss [m 2 Druckverlust [mbar] 3 Heizkreis primär mit Systemtrennung 4 Heizkreis primär ohne Systemtrennung... -
Seite 9: Betriebsdruck
Montage- und Betriebsanleitung Installations Tower WIT 3 Produktbeschreibung 3.3.4 Betriebsdruck Verrohrung Heizwasser max 3 bar Trinkwasser max 10 bar Trinkwasser Schweiz max 6 bar Solar-Medium max 8 bar 3.3.5 Betriebstemperatur Verrohrung Heizwasser max 95 °C Trinkwasser max 95 °C Solar-Medium max 120 °C... -
Seite 10: Abmessungen
Montage- und Betriebsanleitung Installations Tower WIT 3 Produktbeschreibung 3.3.8 Abmessungen 440 mm 241 mm 110 mm 699 mm 671 mm 10-32 83299001 1/2020-02 Et... - Seite 11 Montage- und Betriebsanleitung Installations Tower WIT 3 Produktbeschreibung Hausinstallation 1 Vorlauf Solar G¾ 605 mm 2 Vorlauf Heizkreis G1 560 mm 3 Rücklauf Solar G¾ 515 mm 4 Rücklauf Heizkreis G1 435 mm 5 Trinkwasser G1 272 mm 6 Warmwasser G1...
-
Seite 12: Montage
Montage- und Betriebsanleitung Installations Tower WIT 4 Montage 4 Montage 4.1 Montagebedingungen Gerätetyp und Betriebsdruck Den am Typenschild angegebenen Betriebsdruck nicht überschreiten. Gerätetyp prüfen. Sicherstellen, dass der Betriebsdruck eingehalten wird [Kap. 3.3.4]. Aufstellraum Vor der Montage sicherstellen, dass: der Aufstellraum die Mindestraumhöhe aufweist, dabei das Kippmaß beachten [Kap. 3.3.8],... -
Seite 13: Installations Tower Aufstellen
Montage- und Betriebsanleitung Installations Tower WIT 4 Montage 4.2 Installations Tower aufstellen Örtliche Vorschriften für das Heben und Tragen von Lasten beachten [Kap. 3.3.7]. Stöße und Schläge bei Transport und Aufstellung vermeiden. Mindestabstand Für Wartungsarbeiten Mindestabstand einhalten. 1 70 mm, nur bei Sicherheitsgruppe Ausrichten Fußschrauben-Einstellbereich: 0 ... -
Seite 14: Speicheranschlüsse Umbauen
Montage- und Betriebsanleitung Installations Tower WIT 4 Montage 4.3 Speicheranschlüsse umbauen Bei Auslieferung ist der Anbau vom Speicher auf der rechten Seite vorgesehen. Ein Umbau auf die linke Seite ist möglich. Dafür sind Umbaumaßnahmen erforderlich. Schrauben 1 entfernen. Rückwand 2 entfernen. - Seite 15 Montage- und Betriebsanleitung Installations Tower WIT 4 Montage Anschlussrohre 2 für Speicher gegenüberliegend positionieren. Verschraubungen 1 anschrauben. Bügelschrauben 3 montieren und Verschraubungen 1 festdrehen. Abschlusskappen 4 entfernen und gegenüberliegend montieren. Deckel 6 abnehmen. Elektroleitungen 5 umlegen: von der linken Seite nach rechts, ggf.
-
Seite 16: Installation
Montage- und Betriebsanleitung Installations Tower WIT 5 Installation 5 Installation 5.1 Anforderungen an das Heizwasser Das Heizwasser muss der VDI-Richtlinie 2035 oder vergleichbaren lokalen Vor- schriften entsprechen. 5.2 Hydraulikanschluss Rohrleitungen durchspülen. Fremdkörper werden entfernt. Heizwasserleitungen anschließen. Trinkwasserleitungen anschließen, dabei die örtlichen Vorschriften beachten, z. B. - Seite 17 Montage- und Betriebsanleitung Installations Tower WIT 5 Installation Entleerungsvorrichtung Entleerventil am tiefstmöglichen Punkt der Trinkwasserleitung installieren. Sicherheitsventil Herstellerangaben zur Dimensionierung beachten. Das Sicherheitsventil: darf vom Speicher her nicht absperrbar sein, muss spätestens beim maximal zulässigen Betriebsdruck vom Speicher anspre- chen.
- Seite 18 Montage- und Betriebsanleitung Installations Tower WIT 5 Installation Anschlüsse Alle Anschlüsse mit Außengewinde. Schaden durch falsches Abdichten Zylindrische Außengewinde sind nicht zum Abdichten mit Hanf oder ähnlichem ge- eignet. Bauteile können beschädigt werden. VORSICHT Alle Anschlüsse mit Flachdichtung abdichten. 1 2 3 4 5 6 7...
- Seite 19 Montage- und Betriebsanleitung Installations Tower WIT 5 Installation Hausinstallation 1 Vorlauf Solar G¾ 2 Vorlauf Heizkreis G1 3 Rücklauf Solar G¾ 4 Rücklauf Heizkreis G1 5 Trinkwasser G1 6 Warmwasser G1 7 Zirkulation G1 Speicher 8 Warmwasser G1 9 Vorlauf Warmwasserkreis G1 0 Zirkulation G¾...
-
Seite 20: Elektroanschluss
Montage- und Betriebsanleitung Installations Tower WIT 6 Elektroanschluss 6 Elektroanschluss Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. Vor Beginn der Arbeiten, Gerät von der Spannungsversorgung trennen. GEFAHR Gegen unerwartetes Wiedereinschalten sichern. Der Elektroanschluss darf nur von elektrotechnisch ausgebildetem Fachpersonal durchgeführt werden. -
Seite 21: Inbetriebnahme
Montage- und Betriebsanleitung Installations Tower WIT 7 Inbetriebnahme 7 Inbetriebnahme Anlage spülen, füllen und entlüften, siehe Montage- und Betriebsanleitung Wär- meerzeuger, Speicher, Solaranlage. Anschlüsse auf Dichtheit prüfen. Betriebsbereitschaft des Sicherheitsventils durch Anlüften prüfen. Anlage abpressen, bis Sicherheitsventil anspricht. Anlage auf Betriebsdruck bringen. -
Seite 22: Außerbetriebnahme
Montage- und Betriebsanleitung Installations Tower WIT 8 Außerbetriebnahme 8 Außerbetriebnahme Anlage ausschalten und gegen unerwartetes Wiedereinschalten sichern. Trinkwasserzulauf schließen. Anlage entleeren, siehe Montage- und Betriebsanleitungen Wärmeerzeuger, Speicher, Solaranlage. Für Außerbetriebnahme auch die Zusatzblätter der eingebauten Komponenten be- achten. 22-32 83299001 1/2020-02 Et... -
Seite 23: Fehlersuche
Montage- und Betriebsanleitung Installations Tower WIT 9 Fehlersuche 9 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Beobachtung Ursache Behebung Installations Tower ist undicht Hydraulikanschluss fehlerhaft Hydraulikanschluss prüfen. Sicherheitsventil auf Funktion prüfen. Verschlussstopfen undicht Verschlussstopfen neu abdichten. -
Seite 24: Technische Unterlagen
Montage- und Betriebsanleitung Installations Tower WIT 10 Technische Unterlagen 10 Technische Unterlagen 10.1 Umrechnungstabelle Druckeinheit Pascal 0,1 mbar 0,01 0,00001 1 mbar 0,0001 10 mbar 1 000 0,001 100 mbar 10 000 0,01 1 bar 100 000 1 000 10 bar... - Seite 25 Montage- und Betriebsanleitung Installations Tower WIT 10 Technische Unterlagen 25-32 83299001 1/2020-02 Et...
-
Seite 26: Ersatzteile
Montage- und Betriebsanleitung Installations Tower WIT 11 Ersatzteile 11 Ersatzteile 1.04 1.01 1.13 1.07 1.06 1.08 1.06 1.07 1.15 1.16 1.06 1.14 1.07 1.03 1.08 1.06 1.16 1.03 1.07 1.09 1.08 1.12 1.09 1.11 1.17 1.17 1.11 1.10 1.11 1.02 1.19... - Seite 27 Montage- und Betriebsanleitung Installations Tower WIT 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 1.01 Vorderteil oben mit Firmenschild 409 200 02 022 – Firmenschild -weishaupt- 311 001 04 187 – Tülle 4,7 x 2,75 x 2,8 PL-TUE PE302 794 032 1.02 Vorderteil unten 409 200 02 032 1.03...
-
Seite 28: Notizen
Montage- und Betriebsanleitung Installations Tower WIT 12 Notizen 12 Notizen 28-32 83299001 1/2020-02 Et... - Seite 29 Montage- und Betriebsanleitung Installations Tower WIT 12 Notizen 29-32 83299001 1/2020-02 Et...
-
Seite 30: Stichwortverzeichnis
Montage- und Betriebsanleitung Installations Tower WIT 13 Stichwortverzeichnis 13 Stichwortverzeichnis Abblaseleitung .............. 17 Pa.................... 24 Abmessungen.............. 11, 19 Pascal .................. 24 Abstand ................. 13 Persönliche Schutzausrüstung .......... 5 Anschlüsse ................ 18 PSA .................. 5 Aufstellhöhe................ 8 Aufstellraum.............. 5, 12 Ausrichten................ 13 Schutzausrüstung .............. 5 Außerbetriebnahme ............ 22 Serialnummer ................. 7 Sicherheitsmaßnahmen ............ - Seite 31 83299001 1/2020-02 Et...
- Seite 32 Max Weishaupt GmbH · 88475 Schwendi Weishaupt in Ihrer Nähe? Adressen, Telefonnummern usw. finden sie unter www.weishaupt.de Änderungen aller Art vorbehalten. Nachdruck verboten. Das komplette Programm: zuverlässige Technik und schneller, professioneller Service W-Brenner bis 570 kW Wandhängende Brennwert- systeme für Gas bis 240 kW Die millionenfach bewährten Kompaktbrenner...
