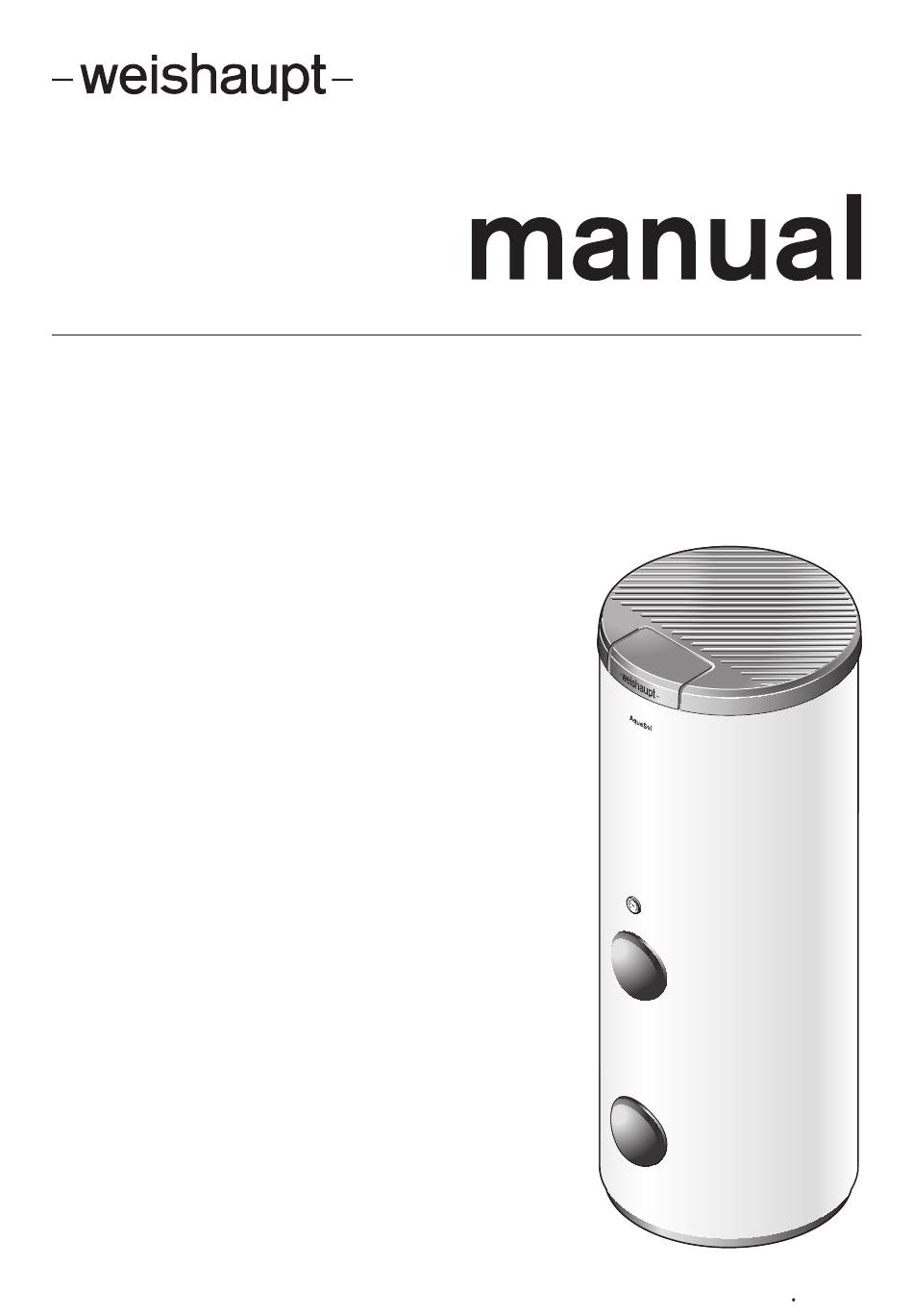

- Seite 1 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 83253601 1/2022-07...
- Seite 2 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP Benutzerhinweise ...................... 4 1.1 Zielgruppe ........................ 4 1.2 Symbole ......................... 4 1.3 Gewährleistung und Haftung .................. 5 Sicherheit .......................... 6 2.1 Bestimmungsgemäße Verwendung ................. 6 2.2 Sicherheitsmaßnahmen .................... 6 2.2.1 ...
- Seite 3 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP Fehlersuche ........................ 30 Zubehör .......................... 32 10.1 Elektroheizung ...................... 32 10.2 Fremdstromanode .................... 34 Ersatzteile ......................... 36 Notizen .......................... 42 Stichwortverzeichnis .................... 46 3-48 83253601 1/2022-07 Vo...
- Seite 4 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 1 Benutzerhinweise 1 Benutzerhinweise Diese Anleitung ist Bestandteil vom Gerät und muss am Einsatzort aufbewahrt wer- Originalbetriebsanleitung den. Vor Arbeiten am Gerät die Anleitung sorgfältig lesen. 1.1 Zielgruppe Die Anleitung wendet sich an Betreiber und qualifiziertes Fachpersonal. Sie ist von allen Personen zu beachten, die am Gerät arbeiten.
- Seite 5 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 1 Benutzerhinweise 1.3 Gewährleistung und Haftung Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurück- zuführen sind: nicht bestimmungsgemäße Verwendung Nichtbeachten der Anleitung Betrieb mit nicht funktionsfähigen Sicherheits- oder Schutzeinrichtungen...
- Seite 6 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 2 Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäße Verwendung Der Trinkwasserspeicher ist geeignet für: die Erwärmung von Trinkwasser nach TrinkwV, mit einer Mindestleitfähigkeit grö- ßer 100 µS/cm bei 25 °C Wassertemperatur, Heizwasser nach VDI 2035. Das Gerät darf nur in geschlossenen Räumen betrieben werden.
- Seite 7 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 3 Produktbeschreibung 3 Produktbeschreibung 3.1 Typenschlüssel Beispiel: WASol 310-2 WASol Baureihe: Weishaupt Aqua Solar Baugröße: 310 Anzahl Revisionsöffnungen für Wärmepumpe 3.2 Typ und Serialnummer Der Typ und die Serialnummer auf dem Typenschild identifizieren das Produkt ein- deutig.
- Seite 8 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 3 Produktbeschreibung 3.3 Varianten Ladung über oberen Wärmetauscher Der Heizkreis ist am oberen Wärmetauscher angeschlossen. Der Fühler ist in der oberen Tauchhülse montiert. Ladung parallel über oberen und unteren Wärmetauscher Der Heizkreis ist am oberen und unteren Wärmetauscher angeschlossen.
- Seite 9 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 3 Produktbeschreibung 3.5 Technische Daten 3.5.1 Zulassungsdaten DIN CERTCO 9W247-13MC 3.5.2 Umgebungsbedingungen Temperatur im Betrieb +5 … +40 °C Temperatur bei Transport/Lagerung –20 … +70 °C relative Luftfeuchtigkeit max 80 %, keine Betauung Aufstellhöhe...
- Seite 10 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 3 Produktbeschreibung 3.5.3 Leistung Ladung über oberen Wärmetauscher WASol 310-2 WASol 410-2 WASol 510-2 WASol 400-WP Bereitschaftsverlust Q siehe Typenschild Dauerleistung 24 kW 34 kW 42 kW 65 kW (80/10/60 °C - 3,0 m³/h)
- Seite 11 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 3 Produktbeschreibung Druckverlust Wärmetauscher oben WASol 310-2 WASol 410-2 WASol 400-WP WASol 510-2 1 Durchfluss [m³/h] 2 Druckverlust [mbar] Druckverlust Wärmetauscher unten 1400 WASol 310-2 1300 WASol 410-2 + 400-WP...
- Seite 12 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 3 Produktbeschreibung 3.5.4 Betriebsdruck Heizwasser max 10 bar Trinkwasser max 10 bar Trinkwasser Schweiz max 6 bar 3.5.5 Betriebstemperatur Heizwasser max 120 °C Trinkwasser max 110 °C Solarmedium max 120 °C 3.5.6 Inhalt...
- Seite 13 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 3 Produktbeschreibung 3.5.8 Abmessungen WASol 310-2, WASol 410-2 und WASol 510-2 WASol 310-2 WASol 410-2 WASol 510-2 1 Revisionsöffnung 114 mm 114 mm 114 mm 2 Kippmaß 1512 mm...
- Seite 14 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 3 Produktbeschreibung WASol 400-WP 1 Revisionsöffnung 114 mm 2 Kippmaß 1857 mm 3 Fußschrauben 15 ... 40 mm 4 Fühlerhülse unten 446 mm 5 Fühlerhülse mitte 901 mm 6 Fühlerhülse oben 1111 mm...
- Seite 15 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 4 Montage 4 Montage 4.1 Montagebedingungen Gerätetyp und Betriebsdruck Den am Typenschild angegebenen Betriebsdruck nicht überschreiten. Gerätetyp prüfen. Sicherstellen, dass der Betriebsdruck eingehalten wird [Kap. 3.5.4]. Aufstellraum Vor der Montage sicherstellen, dass: der Aufstellraum die Mindestraumhöhe aufweist, dabei das Kippmaß...
- Seite 16 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 4 Montage 4.2 Trinkwasserspeicher aufstellen Arbeitsschutzvorschriften zum Heben und Tragen von Lasten beachten [Kap. 3.5.7]. Stöße und Schläge bei Transport und Aufstellung vermeiden. Die Wärmedämmung ist druckempfindlich. Vorsichtig arbeiten. Mindestabstand Für Wartungsarbeiten Mindestabstand zur Decke einhalten.
- Seite 17 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 5 Installation 5 Installation 5.1 Anforderungen an das Heizwasser Das Heizwasser muss der VDI-Richtlinie 2035 entsprechen. Der Solarwärmetauscher ist als einwandige Rohrleitung aufgebaut. Um eine Ge- sundheitsgefährdung auszuschließen darf nach EN 1717 nur ein Wärmeträger der Kategorie 1,2 oder 3 eingesetzt werden.
- Seite 18 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 5 Installation Anschlüsse Alle Anschlüsse mit Außengewinde. Korrosion durch falsches Abdichten Zylindrische Außengewinde sind nicht zum Abdichten mit Hanf oder ähnlichem ge- eignet. Falsches Material beim Abdichten kann zu Korrosion führen.
- Seite 19 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 5 Installation WASol 400-WP 1 Warmwasser G1 2 Vorlauf Wärmeerzeuger G1¼ 3 Fühlerhülse oben 4 Zirkulation G¾ 5 Fühlerhülse mitte 6 Rücklauf Wärmeerzeuger G1¼ 7 Vorlauf Solar G1 8 Fühlerhülse unten 9 Rücklauf Solar G1 0 Trinkwasser G1...
- Seite 20 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 6 Inbetriebnahme 6 Inbetriebnahme Trinkwasserspeicher mit Wasser füllen. Anodenstrom (größer 1 mA) prüfen, Wert und Datum in beiliegenden Aufkleber eintragen. Aufkleber an gut sichtbarer Stelle anbringen. Revisionsöffnung und Anschlüsse auf Dichtheit prüfen.
- Seite 21 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 7 Außerbetriebnahme 7 Außerbetriebnahme Ggf. Netzteil der Fremdstromanode ausstecken. Anlage ausschalten und gegen unerwartetes Wiedereinschalten sichern. Trinkwasserzulauf schließen. Trinkwasserspeicher entleeren und komplett austrocknen. Revisionsöffnung bis zur Wiederinbetriebnahme offen lassen.
- Seite 22 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 8 Wartung 8 Wartung 8.1 Hinweise zur Wartung Die Wartung darf nur qualifiziertes Fachpersonal durchführen. Die Anlage sollte mindestens einmal jährlich gewartet werden. Weishaupt empfiehlt einen Wartungsvertrag, um eine regelmäßige Prüfung sicher- zustellen.
- Seite 23 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 8 Wartung 8.2 Wartungsplan Komponente Kriterium Wartungsmaßnahme Trinkwasserspeicher Verkalkung Reinigen. Magnesiumanode Anodenstrom kleiner 1 mA Isoliert montierten Einbau der Anode prüfen (Mindestwiderstand 100 kΩ). Mindestleitfähigkeit vom Wasser prü- fen oder erfragen [Kap. 8.4]. Durchmesser prüfen.
- Seite 24 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 8 Wartung 8.3 Trinkwasserspeicher reinigen 8.3.1 Ohne Elektroheizung Hinweise zur Wartung beachten [Kap. 8.1]. Korrosion durch verletzte Schutzschicht Im Trinkwasserspeicher bildet sich durch die Magnesiumanode eine Schutzschicht (weißer Belag) aus. Verletzte Schutzschicht kann zu Korrosion führen.
- Seite 25 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 8 Wartung 8.3.2 Mit Elektroheizung Hinweise zur Wartung beachten [Kap. 8.1]. Am Sicherheitstemperaturbegrenzer dürfen Instandsetzungsarbeiten nur vom jewei- ligen Hersteller oder dessen Beauftragten durchgeführt werden. Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen.
- Seite 26 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 8 Wartung 8.4 Magnesiumanode aus- und einbauen Hinweise zur Wartung beachten [Kap. 8.1]. Bei zu geringem Abstand zur Decke kann eine Kettenanode verwendet werden, siehe Ersatzteile [Kap. 11]. Für den Korrosionsschutz ist ein Anodenstrom größer 1 mA bei einer Mindestleitfä- higkeit vom Wasser von 100 µS/cm (25 °C) erforderlich.
- Seite 27 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 8 Wartung Einbau Magnesiumanode in umgekehrter Reihenfolge einbauen, dabei: neue Dichtung 3 einsetzen und auf saubere Dichtflächen achten, Anodenleitung 1 anschließen, Muttern mit Drehmoment 8 Nm anziehen. Korrosion durch fehlende Anodenleitung Fehlt die elektrische Verbindung der Anode zur Stahlwandung, bildet sich keine Schutzschicht aus.
- Seite 28 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 8 Wartung 8.5 Verkleidung austauschen 8.5.1 Blechverkleidung Hinweise zur Wartung beachten [Kap. 8.1]. Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. Vor Beginn der Arbeiten, Gerät von der Spannungsversorgung trennen.
- Seite 29 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 8 Wartung Einbau Verkleidung in umgekehrter Reihenfolge montieren. Fühler platzieren und ggf. Elektroheizung anschließen. Inbetriebnahme durchführen [Kap. 6]. 8.5.2 Kunststoffverkleidung Hinweise zur Wartung beachten [Kap. 8.1]. Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen.
- Seite 30 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 9 Fehlersuche 9 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Beobachtung Ursache Behebung Trinkwasserspeicher ist undicht Hydraulikanschluss fehlerhaft Hydraulikanschluss prüfen. Sicherheitsventil auf Funktion prüfen. Revisionsflansch undicht Schrauben nachziehen.
- Seite 31 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 9 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Beobachtung Ursache Behebung LED der Fremdstromanode keine Spannungsversorgung Spannungsversorgung prüfen. leuchtet nicht LED der Fremdstromanode fehlerhafter Anschluss Anschlüsse prüfen.
- Seite 32 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 10 Zubehör 10 Zubehör 10.1 Elektroheizung Wird ein Elektro-Heizeinsatz eingebaut, muss dieser als Wärmeerzeuger nach EN 12828 abgesichert sein. Folgende Elektroheizungen können eingebaut werden: Heizleistung Bestell-Nr. 4,0 kW (3 x 400V) siehe Ersatzteile [Kap. 11]...
- Seite 33 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 10 Zubehör Sicherheitstemperaturbegrenzer (STB) Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. Vor Beginn der Arbeiten, Gerät von der Spannungsversorgung trennen. GEFAHR Gegen unerwartetes Wiedereinschalten sichern. Der Sicherheitstemperaturbegrenzer löst bei defekter Temperatursteuerung oder bei Trockengang aus.
- Seite 34 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 10 Zubehör 10.2 Fremdstromanode Schaden am Trinkwasserspeicher durch Gasansammlung Bei Betrieb mit Fremdstromanode kann sich Gas ansammeln. In seltenen Fällen kann es bei Funkenbildung zur Verpuffung kommen. Anlage kann beschädigt wer- HINWEIS den.
- Seite 35 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 10 Zubehör Einbau Dichtung 4 austauschen, dabei auf saubere Dichtflächen achten. Fremdstromanode in umgekehrter Reihenfolge einbauen, dabei: grüne Fläche der Diodenplatine 3 in Richtung Mutter 2 legen Muttern mit Drehmoment 8 Nm anziehen Wenn der Widerstand zwischen Fremdstromanode und Verschlusskappe hochoh- mig ist: Verschlusskappe aufsetzen und festdrehen.
- Seite 36 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 11 Ersatzteile 11 Ersatzteile 1.01 1.02 1.07 1.15 1.08 1.14 1.13 1.06 1.12 1.04 1.11 1.10 1.08 1.14 1.13 1.12 1.11 1.10 1.05 1.09 1.03 36-48 83253601 1/2022-07 Vo...
- Seite 37 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 11 Ersatzteile Pos. Bezeichnung Bestell–Nr. 1.01 Deckel 471 310 02 012 1.02 PS-Verkleidung – WASol 510-2 471 510 02 042 Blechverkleidung 1.03 – Vorderteil WASol 310-2 471 310 02 097 –...
- Seite 38 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 11 Ersatzteile 2.09 2.10 2.01 2.02 2.05 2.06 2.11 2.03 2.04 2.07 2.08 2.16 2.15 2.14 2.13 2.12 2.12 38-48 83253601 1/2022-07 Vo...
- Seite 39 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 11 Ersatzteile Pos. Bezeichnung Bestell–Nr. 2.01 Kappe G2 für Anode M8 471 152 01 247 2.02 Dichtung 20 x 57 x 3 EPDM 669 469 2.03 Magnesiumanode – WASol 310-2 (M8 x 40 x 460) 471 282 01 252 –...
- Seite 40 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 11 Ersatzteile 3.07 3.01 3.06 3.04 3.05 3.02 3.03 40-48 83253601 1/2022-07 Vo...
- Seite 41 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 11 Ersatzteile Pos. Bezeichnung Bestell–Nr. 3.01 Elektroheizung komplett – 3 kW 230 V 473 300 18 220 – 4 kW 400 V 473 300 18 200 – 6 kW 400 V 473 300 18 210 3.02...
- Seite 42 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 12 Notizen 12 Notizen 42-48 83253601 1/2022-07 Vo...
- Seite 43 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 12 Notizen 43-48 83253601 1/2022-07 Vo...
- Seite 44 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 12 Notizen 44-48 83253601 1/2022-07 Vo...
- Seite 45 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 12 Notizen 45-48 83253601 1/2022-07 Vo...
- Seite 46 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 13 Stichwortverzeichnis 13 Stichwortverzeichnis Kippmaß ................ 13, 14 Kurzzeitleistung.............. 10 Abblaseleitung .............. 17 Abmessungen.............. 13, 14 Abstand ................. 16 Anode .................. 8 Lagerung ................. 9 Anodenleitung.............. 27 Leistung................. 10 Anodenstrom.............. 26, 34 Leistungskennzahl............... 10 Anschlüsse ................ 18 Luftfeuchtigkeit ..............
- Seite 47 Montage- und Betriebsanleitung Trinkwasserspeicher WASol 310-2 … 510-2 und WASol 400-WP 13 Stichwortverzeichnis Zapfmenge ................ 10 Zulassung ................ 9 47-48 83253601 1/2022-07 Vo...
- Seite 48 Seit 22.11.2024 geänderte Rechtsform: Max Weishaupt SE Max Weishaupt GmbH · 88475 Schwendi Weishaupt in Ihrer Nähe? Adressen, Telefonnummern usw. finden sie unter www.weishaupt.de Änderungen aller Art vorbehalten. Nachdruck verboten. Das komplette Programm: zuverlässige Technik und schneller, professioneller Service W-Brenner bis 700 kW Wandhängende Brennwert-...
