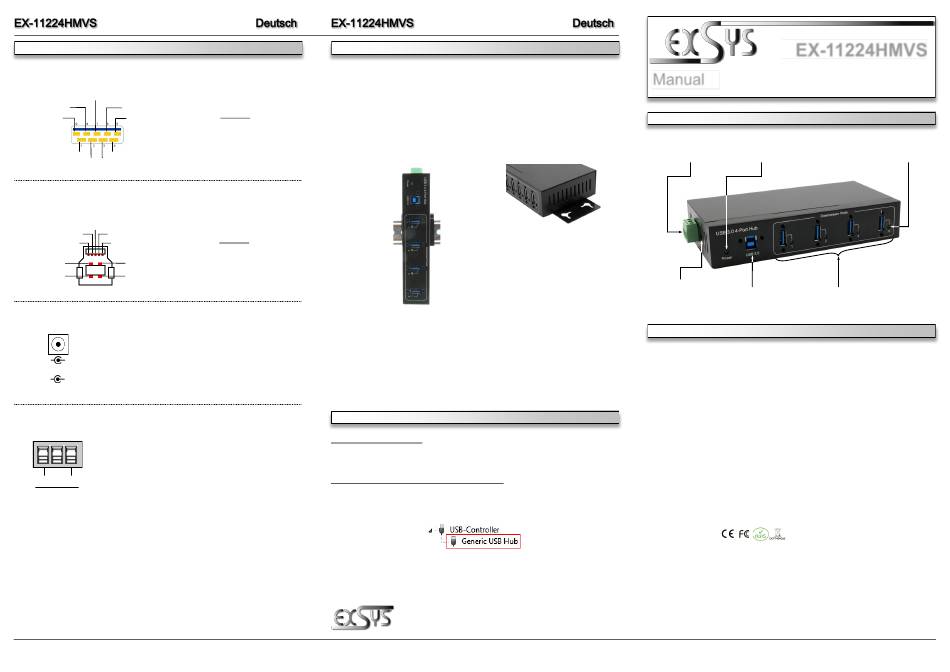

ANSCHLÜSSE
USB 3.2 Gen 1 A-Buchse:
GND_DRAIN
StdB_SSTX+
StdB_SSTX+
StdB_SSTX -
StdB_SSTX -
VCC
GND
D-
D+
USB 3.2 Gen 1 B-Buchse:
GND_DRAI
StdB_SST
StdB_SSTX
StdB_SST
StdB_SST
D-
VBus
D+
GN
9V bis 40V DC-Buchse:
Auf die Polarität muss nicht geachtet werden.
ACHTUNG!
-
+
Nur zur Verwendung mit optional erhältlichem oder
oder
einem anderem konformen Netzteil!
+
-
9V bis 40V T-Block:
Auf die Polarität muss nicht geachtet werden.
ACHTUNG!
Netzteil nie eingeschaltet mit dem Terminal Block
+V
-V
verbinden!
oder
-V
+V
2
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss des EX-11224HMVS
geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersys-
tems.
1.
Installieren Sie den EX-11224HMVS mit dem DIN-Rail Kit auf eine Tragschiene oder mit
Achtung!
den Wandmontagehalterungen an die Wand.
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
Montage des DIN-Rail Kit mit
zwei Schrauben an der Rückseite
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
2.
Verbinden Sie das mitgelieferte USB 3.2 Gen 1 Kabel mit dem USB 3.2 Gen 1 Upstream
B-Anschluss des Hubs.
3.
Schließen Sie jetzt den Stromanschluss des optional erhältlichem Netzteils an die DC-
Buchse oder an den Terminal Block des Hubs an und stecken Sie den Netzsteckers des
Netzteils in eine Steckdose.
4.
Verbinden Sie nun das andere Ende (A-Anschluss) des mitgelieferten USB 3.2 Gen 1
Kabels mit der USB A-Buchse an Ihrem PC.
TREIBER INSTALLATION
Alle Betriebssysteme
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-11224HMVS
automatisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende
Einträge sehen:
Ist dieser oder ein ähnlicher Eintrag vorhanden, ist der USB Hub richtig installiert.
Montage der Wandmontagehalterung
an den Seiten
Deutschland:
Schweiz:
EXSYS Vertriebs GmbH
EXSYS Vertriebs GmbH
Industriestrasse 8
Dübendorfstrasse 17
61449 Steinbach
8602 Wangen
www.exsys.ch
www.exsys.de
3
EX-11224HMVS
Manual
Vers. 1.0 / 20.09.22
LAYOUT
9-40V T-Block for optional
Power Supply
Power LED
9-40V DC-Connector
for optional
1x USB 3.2 Gen 1
4x USB 3.2 Gen 1
Power Supply
Upstream B-Port
Downstream A-Port
DESCRIPTION & TECNICAL INFORMATION
The rugged and industrial grade EX-11224HMVS USB hub in metal housing is equipped with
four USB-A 3.2 Gen 1 ports. It supports all USB ports from 1.1 to 3.2 and can provide 1,1A to
each USB port by powering via DC-Connector or Terminal Block. This allows you to charge
iPhone, iPad, smartphone and tablet without any problems. Each USB port on the EX-
11224HMVS is additionally screwable. The USB 3.2 bus optimally supports the performance of
the fast VIA chipset. The EX-11224HMVS thus ensures secure data transfer and excellent
performance of up to 5Gbps. The EX-11224HMVS support the Self-Powered and USB-Bus-
Powered mode. In addition, the EX-11224HMVS is equipped with a 15KV ESD surge protec-
tion. The EX-11224HMVS supports IP30 standard and comes with a DIN-Rail kit for installation
on a DIN-Rail and Wall Mounting Brackets for a mounting on a wall. The DIN-Rail Kit is screwed
tight with two screws on the back. The Wall Mounting Brackets can be attached to the sides of
the EX-11224HMVS without screws.
Compatibility:
USB 1.1, 2.0 & 3.2
Operating System:
All Operating Systems
Connectors:
4x USB 3.2 Gen 1 A-Port, 1x USB 3.2 Gen 1 B-Port,
1x DC-Connector 9-40V, 1x Terminal Block 9-40V
Extent of Delivery:
EX-11224HMVS, USB 3.2 Gen 1 Cable, DIN-Rail Kit,
Wall Mounting Brackets, Manual
Certificates:
4
Status LED für
jeden Port
